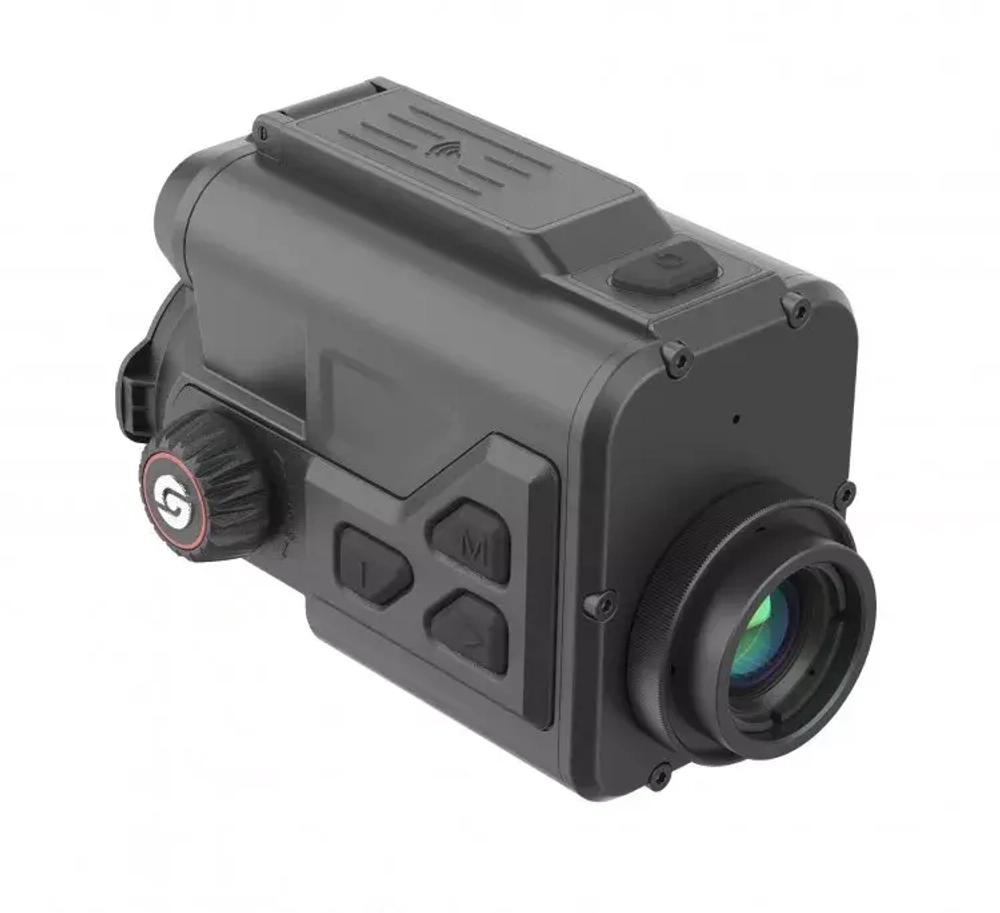

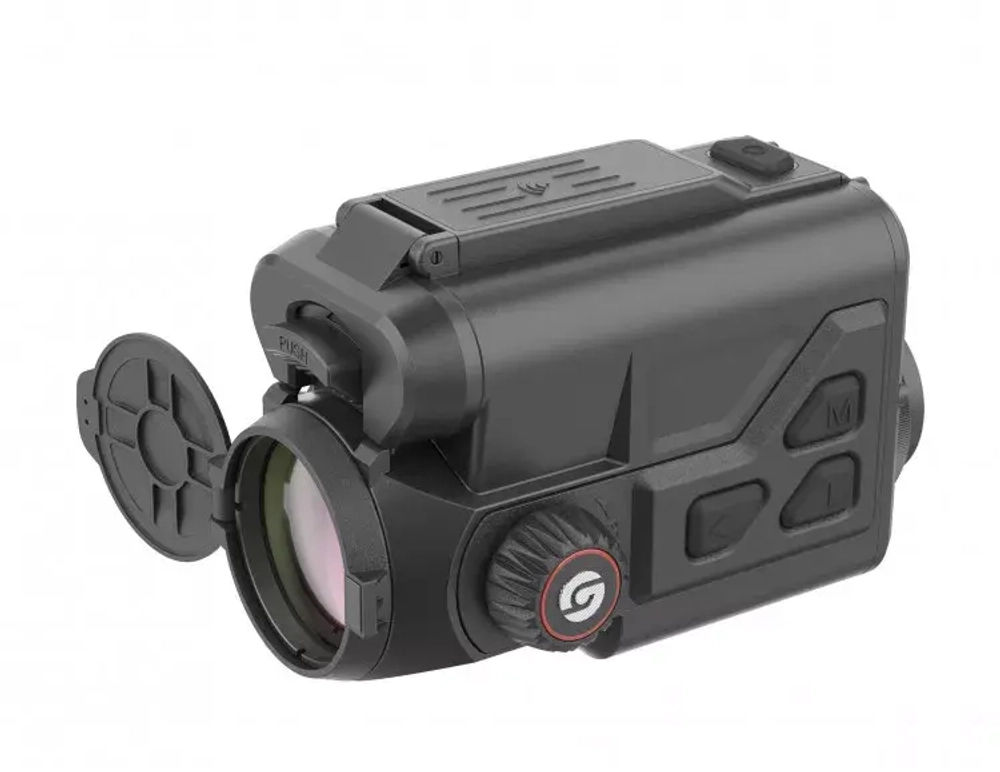

Тепловизионная насадка GUIDE TB420

Тепловизор TB420 является цифровой камерой, выполненной в виде насадки, предназначен для наблюдений в тепловой части спектра - 8-14 мкм, для установки на объективы оптических приборов в качестве насадки. Способен записывать фото и видео со звуком на внутреннюю память 32 Гб и передать видео сигнал (со звуком) по Wi-Fi или видеокабелю.

Назначение

Предобъективная насадка Guide TB420 (1x) превращает оптический прицел в тепловизионный — идеальный вариант для спокойной охоты в условиях ограниченной видимости (в ночное время, в густой траве и в плохую погоду). Монтаж / демонтаж на прицел выполняются быстро и точно при помощи адаптера (приобретается отдельно), а СТП и вынос выходного зрачка не меняются.

Насадку также можно использовать как отдельный прибор без окуляра: наблюдать в очках и на ближних дистанциях.

Конструктивные особенности и функционал

Матрица и экран

• • Матрица 400x300 высокой чувствительности NETD<25mK — хороший выбор для охоты и наблюдений при плохой погоде. Картинка детальней, чем у аналогичных теплонасадок с NETD<30...40 мK: Guide TB420 различает области и точки с разницей температур в 0,025C, упрощая распознавание малоконтрастных объектов по жаре, на холоде и во время дождя. Калибровка ручная и автоматическая, причём время до калибровочного момента выводится на экран — чтобы не стрелять в этот момент и не повредить прибор.
  • AMOLED Full HD 1920x1080 — один из лучших экранов (по типу и разрешению) для охотничьих тепловизионных / цифровых насадок. Отличается морозостойкостью до -25С, лучшим откликом и плавностью картинки на объектах в движении, даёт более насыщенные оттенки чёрного и серого в монохромных палитрах (по сравнению с LCD и OLED). Картинка настраивается под любую ситуацию: доступно 7 цветовых палитр, по 10 уровней яркости и контраста (от 10 до 100%), 3 сюжетных режима и режим улучшения детализации.

Увеличение и угол обзора

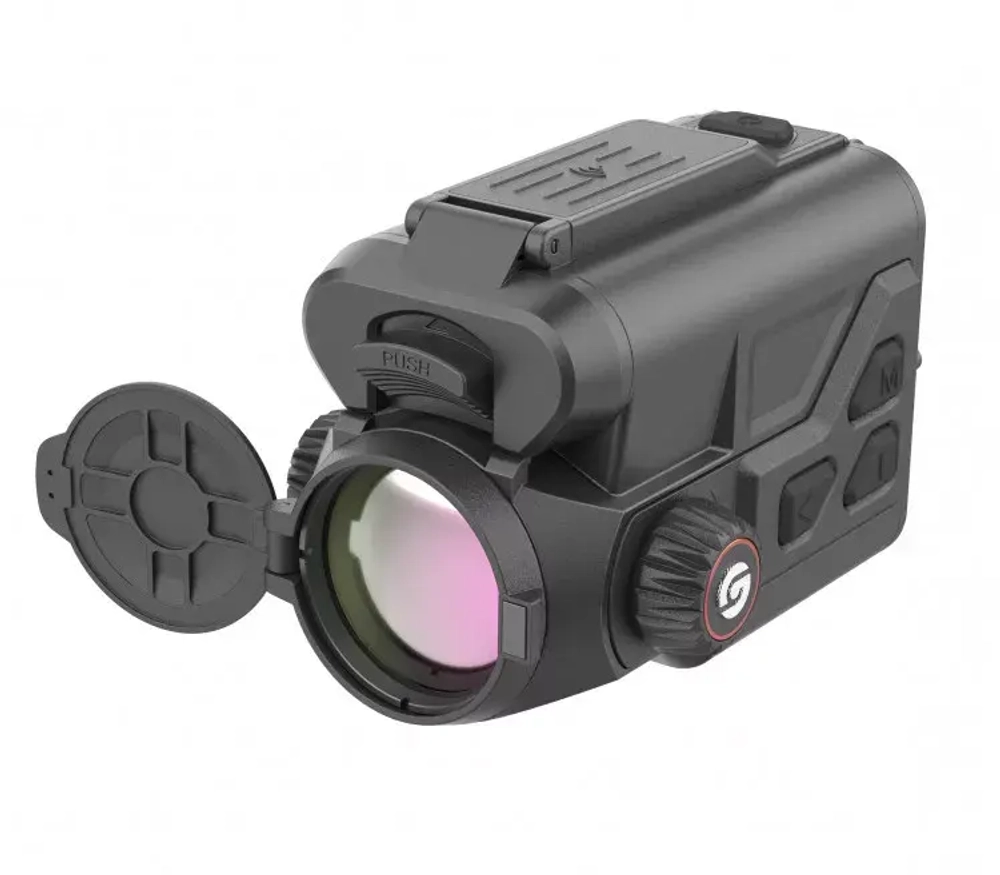

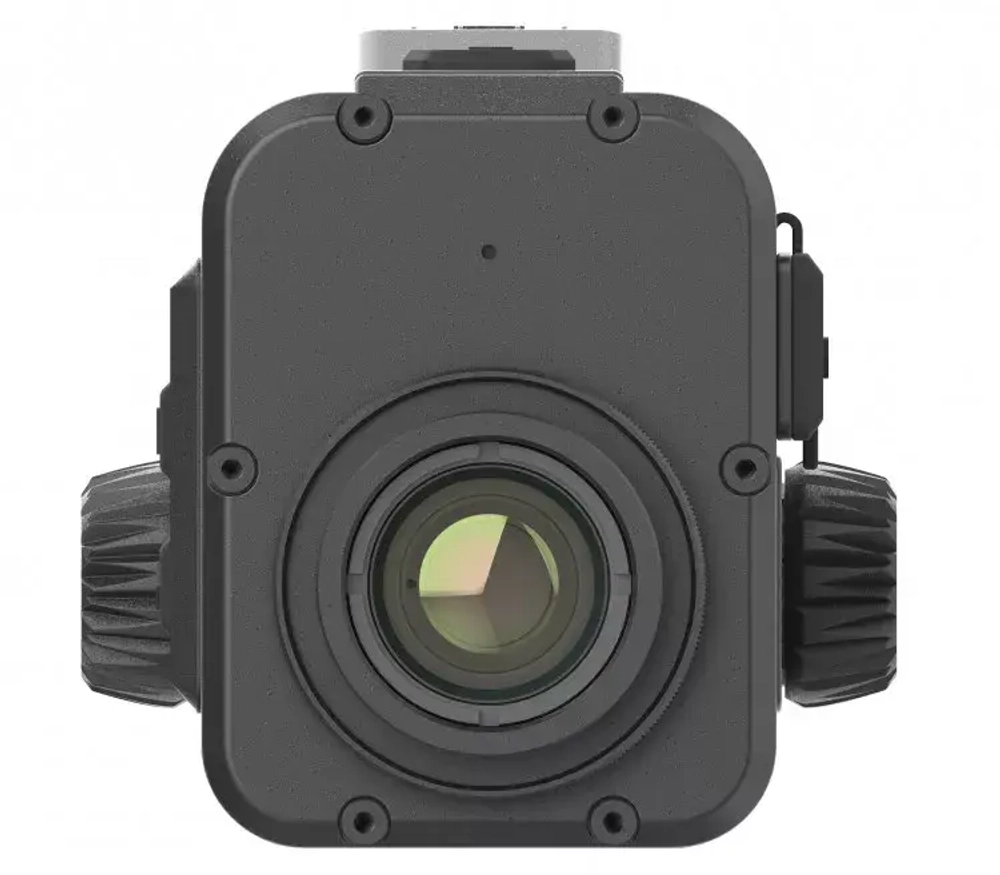

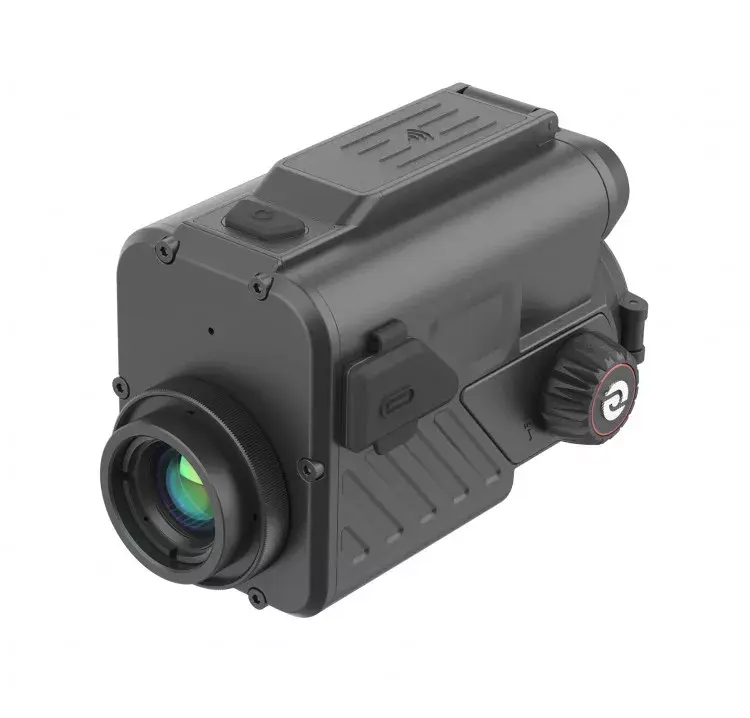

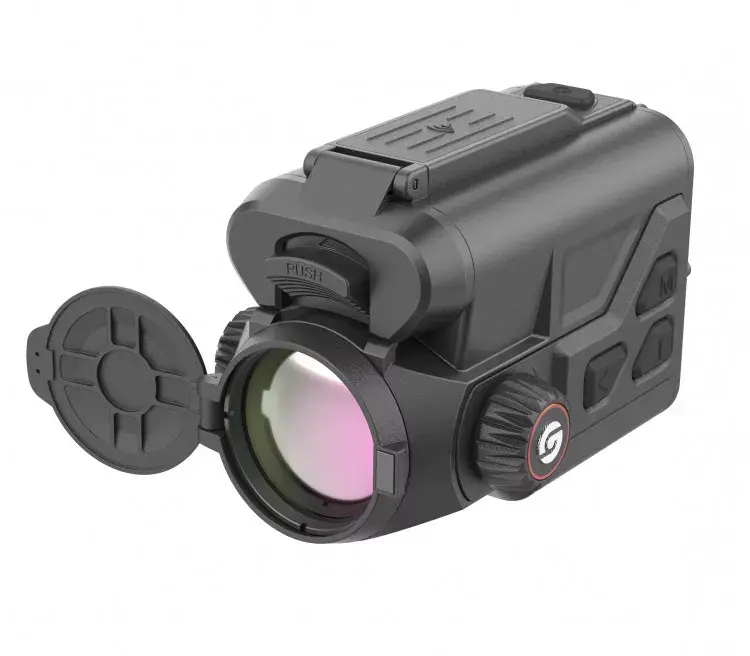

Насадка-тепловизор Guide TB420 идёт с объективом F25mm/1,0 (линза 35 мм). Фокусировка нестандартная (инновация Guide): у прибора 2 симметрично расположенных барабанчика — слева и справа, для комфортной настройки с любой стороны и под любую руку. Поле зрения — 10,9x8,2 град., это среднее значение в линейке TB и на 15-20% больше., у первого поколения предъобъективных теплонасадок как самого Гайд, так и иных брендов. Кратность — 1x, цифрового зума нет, т. е. охотник будет работать только с увеличениями самого прицела. Дальность обнаружения достойная: до 1300 м для объектов размерами 1,8x0,5 м.

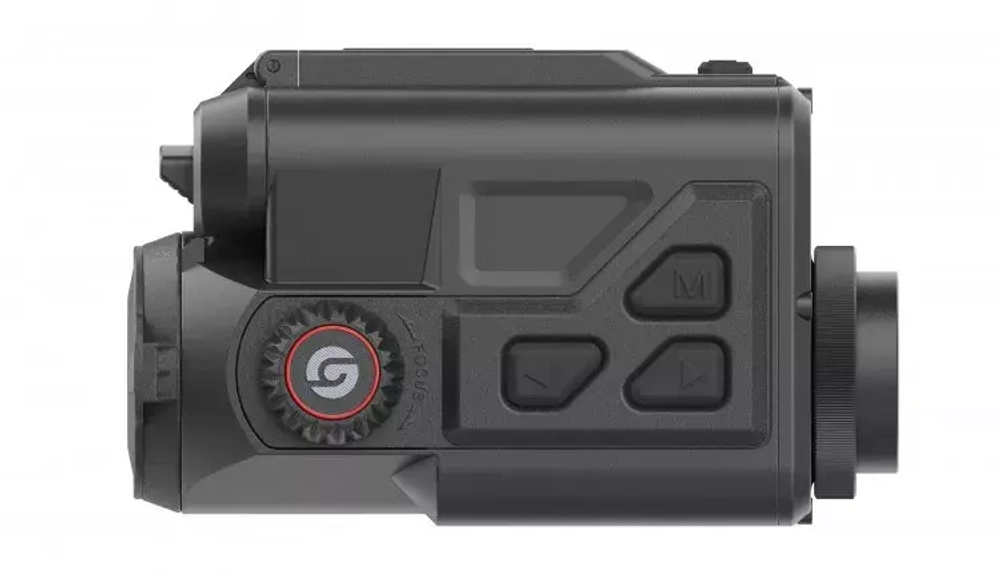

Управление и функционал

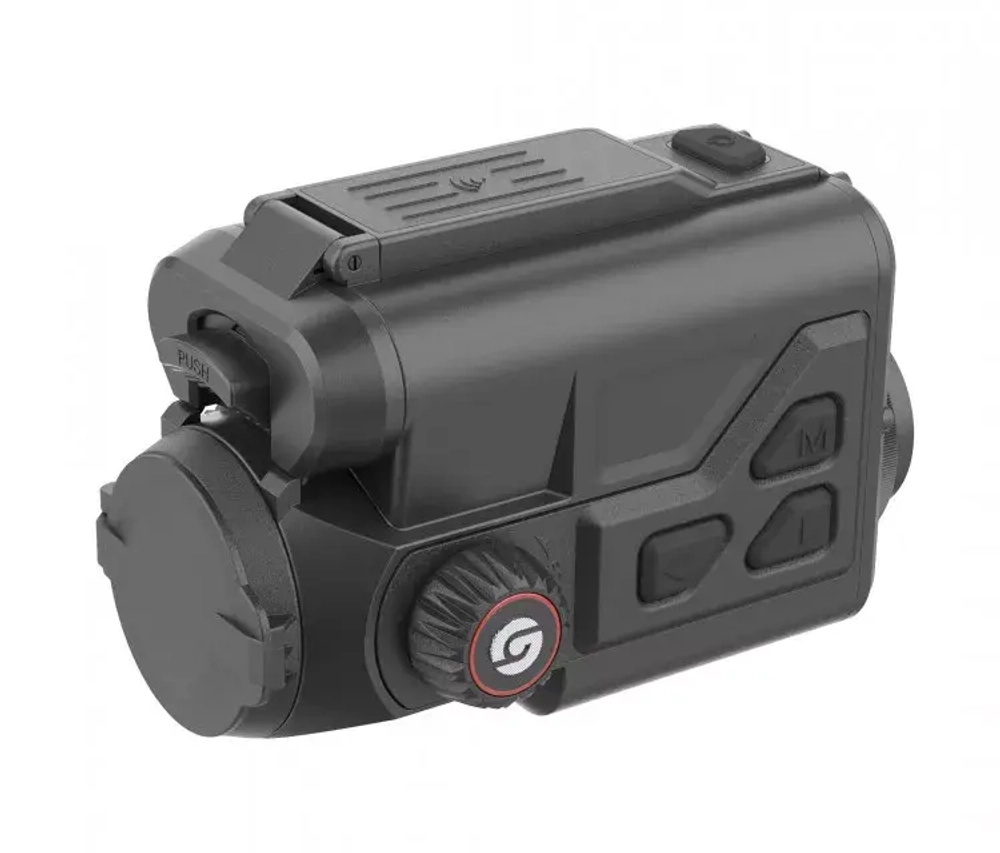

Меню два — быстрое и основное. Кнопки управления разнесены на 2 панели: сверху — кнопка питания, сбоку — кнопка Меню и пара кнопок со стрелками. Настройку можно выполнять как с прибора (лучше до установки на прицел), так и из приложения TargetIR на смартфоне (после Wi-Fi-подключения). Второй вариант более универсален: он позволяет дистанционно менять параметры и функции, не снимая насадку с прицела.

Доступные настройки

• Wi-Fi-подключение к гаджетам с частотой 2,4G / 5G: трансляция картинки в реальном времени, полное дистанционное управление и обновление ПО.
• Bluetooth-подключение пульта ДУ (в комплект не входит).
• Изменение положения и масштаба (1x / 3x / 6x) блока Меню на экране насадки — чтобы блок не мешал обзору, а иконки читались однозначно и без лишних усилий даже в том случае, когда насадка используется как отдельный прибор.
• 5 нулевых дистанций пристрелки. 2 штатные (неизменяемые) — на 100 и 200 м. И 3 пользовательских, например, под разные винтовки, — с пристрелкой и выверкой центральной оси насадки по реальной точке попадания.
• Дальномерная шкала для оценки расстояния до цели габаритами как у зайца, лисы, кабана или оленя.
• Отслеживание самой горячей точки на экране с отрисовкой контуров всех тепловых целей.
• Запись фото и видео со звуком, датой и служебной информацией с экрана в память насадки (32 ГБ); данные переносятся на ПК при USB-подключении. Автоматическая запись видео за 7 секунд до и после выстрела (аналог автозаписи выстрела).

Питание и длительность работы

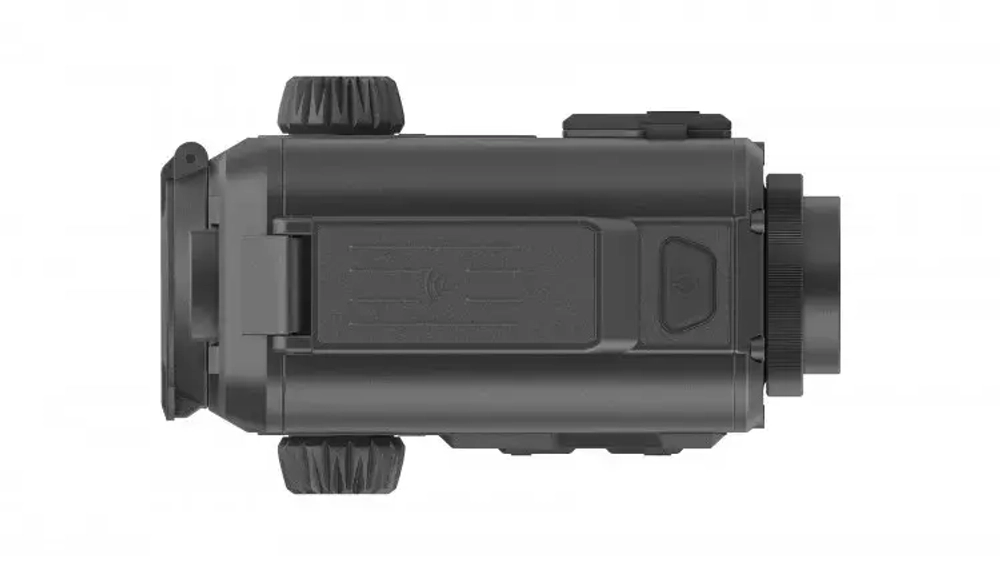

Насадка работает от 2 аккумуляторных батарей 18650 (с защитой, 3200 мАч, 3,7V). Крышка у отсека откидная, нетеряемая, и запоминать, куда какую батарейку ставить, не нужно, главное — соблюсти разнополярность установки. При полном заряде прибор проработает до 12 часов в режиме наблюдения. Как доп. Питание можно использовать Power Bank (USB-C): прибор работает, батарейки не заряжаются, для этого есть специальное устройство в комплекте.

• автовыключение меню по таймеру (10, 20 или 60 секунд)
• автопереход в режим «сна» через 5, 10 или 15 минут бездействия
• автовыключение питания через 15, 30 или 60 минут бездействия
• режим суперэнергосбережения (яркость падает до 20% и отключаются большинство функций)

Конструкция. Прочность и степень защиты

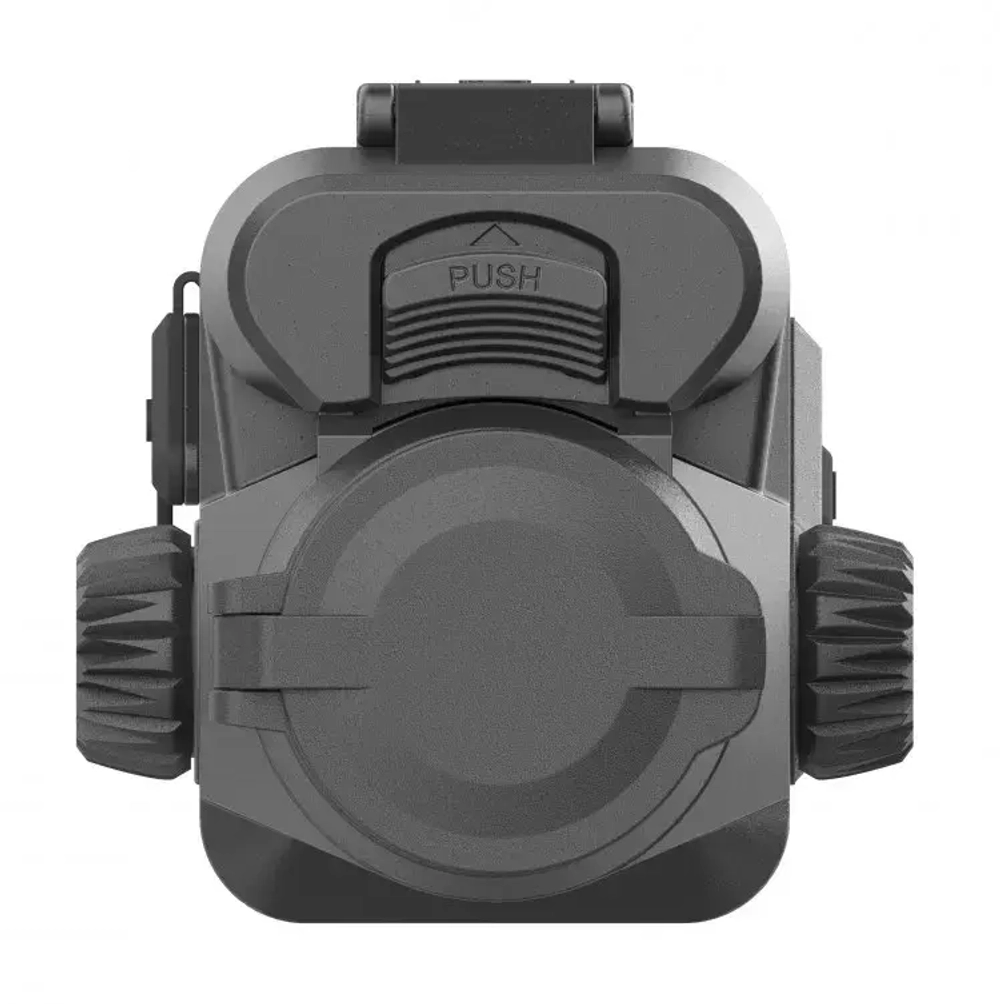

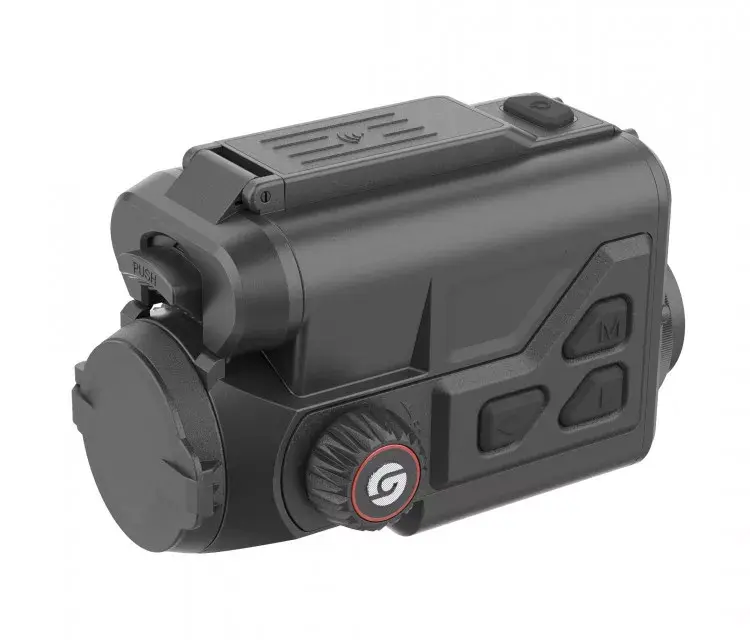

Насадка на 20% легче, чем первое поколение насадок Гайд, и на 10-15% компактней, чем большинство современных цифровых / тепловизионных предобъективных насадок. За счёт конструкции из магниевых сплавов вес прибора меньше, а прочность и ударная стойкость выше, чем у алюминиевых конструкций: согласно ттх, насадка выдерживает нагрузки в пределах 1000 G и подходит для большинства охотничьих калибров, включая .375 H&H. Защита от пыли и воды IP68 максимальная: прибор не только защищён от осадков любой интенсивности, но рассчитан на падения в воду на глубину более 1 м на время свыше 30 минут. Объектив закрывается пластиковой подпружиненной крышкой.

Установка на прицел

Насадка нормально встанет даже на прицелы с низкой установкой, ближе к стволу: расстояние от середины экрана до нижней грани корпуса составляет ~25,8 мм. Установка выполняется через адаптер-переходник с быстросъёмным креплением (не входит в штатную комплектацию и приобретается отдельно).

Доступно 3 типа адаптеров под прицелы с разным внешним диаметром объективов:

• тип A для прицелов с внешним диаметром объектива 38-46 мм,
• тип B для прицелов с внешним диаметром объектива 48-54 мм,
• тип C для прицелов с внешним диаметром объектива 56-64 мм.

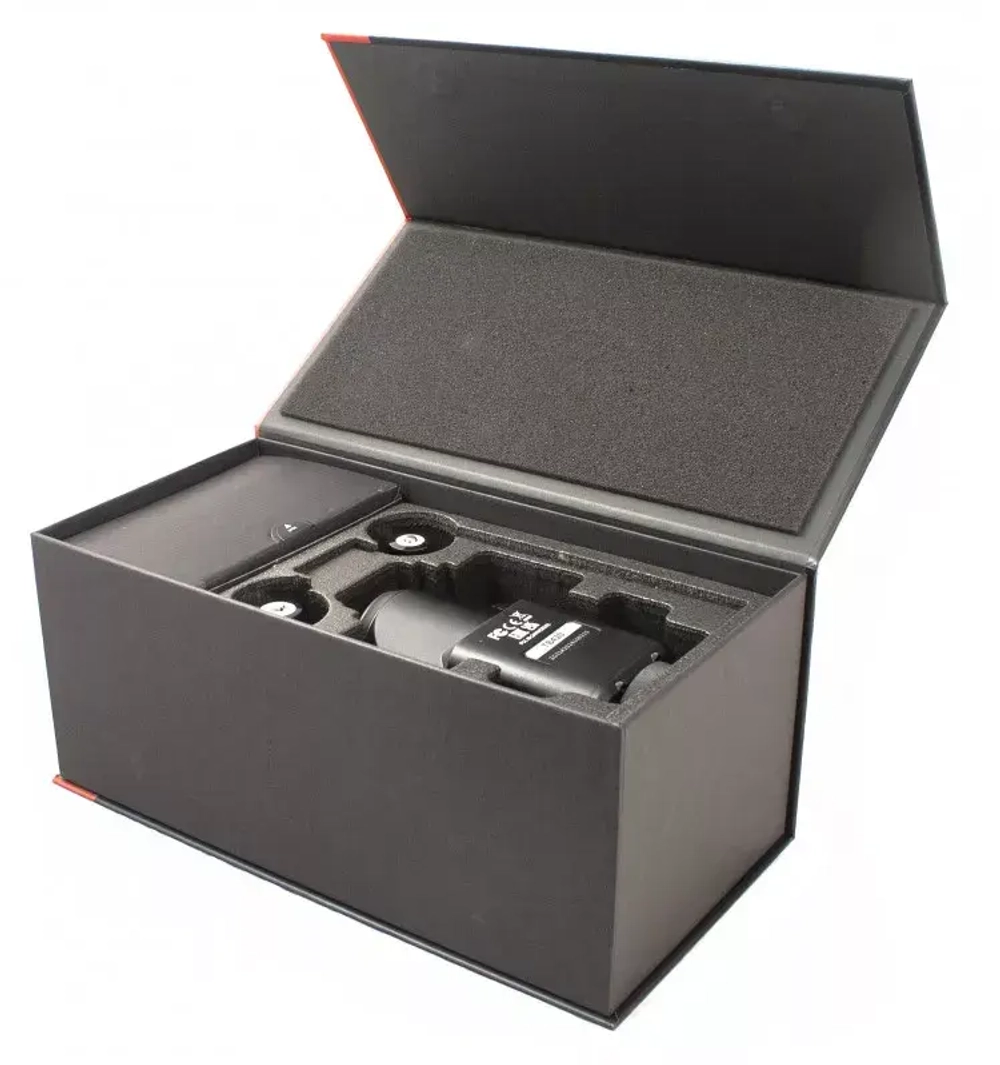

Комплектация

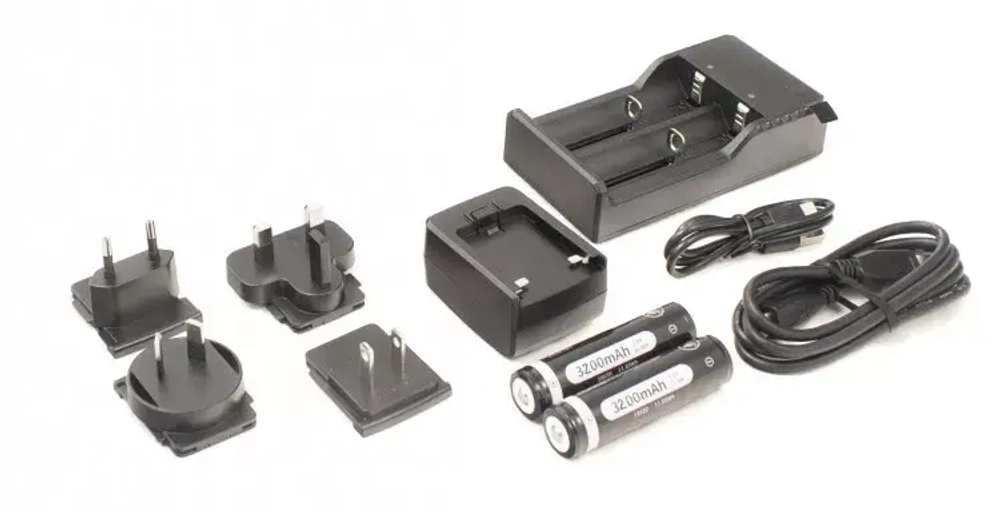

• тепловизионная охотничья насадка Guide TB420
• аккумуляторная батарея 18650 (с защитой), 2 шт.
• зарядное устройство
• сетевой адаптер (5В/2А)
• кабель USB-C
• краткая инструкция с гарантийным талоном

Адаптер-переходник на объектив прицела не входит в штатную комплектацию и приобретается отдельно.

Технические параметры
