База Weaver-34

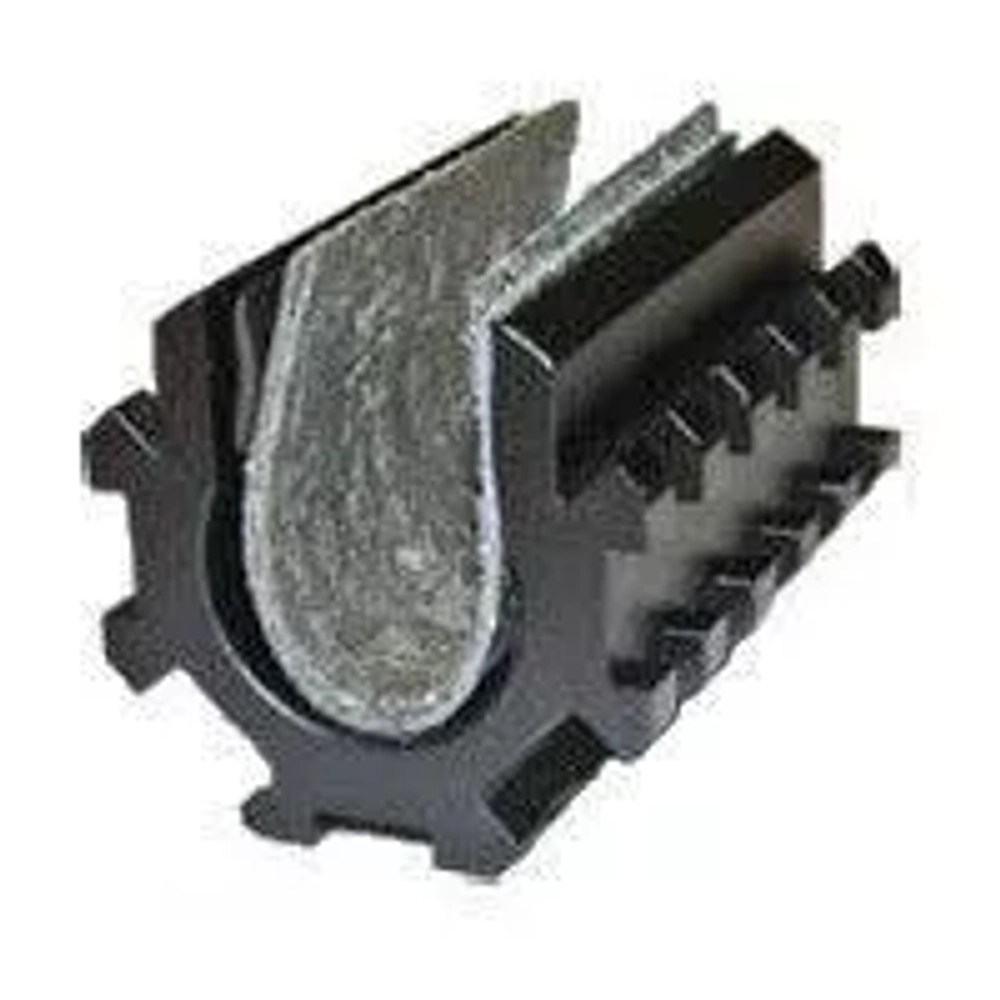

База Weaver-34 имеет три посадочных места стандарта Weaver с рабочей длиной планок 52 мм. Рассчитана для установки на гладкоствольные двуствольные ружья двенадцатого калибра с вертикальным расположением стволов (ТОЗ-34, ИЖ-27 и др.). На каждой из трех баз Вивера имеется по 6 слотов для крепления навесного оборудования. Установив кронштейн Weaver-34 на свое ружье вы сможете закрепить на нем такое оборудование как: лазерные целеуказатели типа, коллиматорные прицелы, тактические подствольные фонари и др.

Изготовлена База Weaver-34 из особо прочного алюминиевого сплава, который применяется в авиационной промышленности. Анодированное покрытие кронштейна защищает его от агрессивных воздействий пороховых газов и оружейных масел, а также от небольших ударов при неосторожном обращении с оружием.

Порядок установки базы Weaver-34.

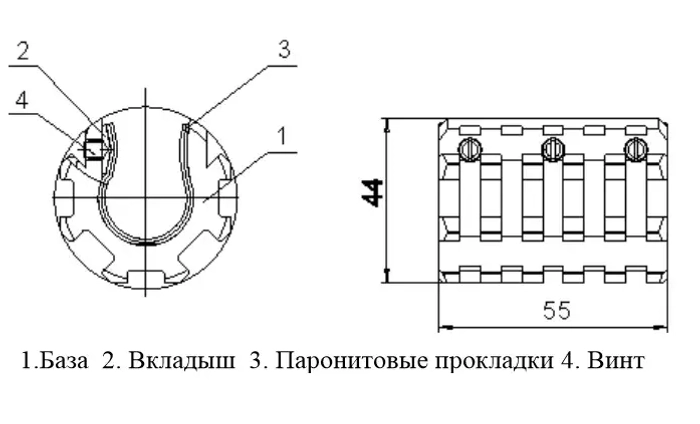

1. Вынуть паронитовые прокладки 3 и вкладыш (см. рис1)
2. Вывернуть винты 4 из базы так, чтобы их конические части не выступали из отверстий.
3. Надвинуть базу на нижний ствол оружия, оставив зазор 5 мм до антабки или цевья.
4. В пространство между стволом и базой необходимо вставить одну или две паронитовые прокладки 3, максимально заполняющие зазор между стволами и базой Вивера, и вкладыш 2.
5. Прокладки вставляются таким образом, чтобы отверстия на вкладыше совпадали с винтами на базе Вивера-34.
6. Необходимо равномерно затянуть три винта, избегая видимой деформации базы.
7. Проверить надежность установки базы покачиванием.

Крепеж, который необходим для установки базы Вивера-34 на ружье, имеется в комплекте поставки. Следует отметить, что вы можете более детально ознакомиться со способом крепления базы на двуствольный карабин в «Инструкции по установке». Она находится на специальной вкладке «Файлы для скачивания».

Комплект поставки:

• База Weaver-34 - 1 шт.
• Винт стяжной - 3 шт.
• Вкладыш - 1 шт.
• Паронитовые прокладки - (0.5 мм;1 мм)- 2 шт.
• Упаковка.

Основные технические характеристики крепления Weaver-34
