Прибор для проверки рабочего состояния сетей Ethernet, измерения длины кабелей, обнаружения точек обрыва и короткого замыкания. Есть возможность определять расстояние до места обрыва. С помощью тестера также можно выявлять ошибки монтажа – перекрещенные и перевернутые пары. Прибор пригодится всем, кто профессионально занимается монтажом и обслуживанием кабельных сетей. В быту его можно использовать для проверки домашних интернет-кабелей.
Тестер используется для диагностики сетевых (STP/UTP категорий 5E/6/6A/7), телефонных и электрических кабелей. Предусмотрена функция Port Flash (проблесковая индикация) для определения порта, к которому подключен кабель. Длина кабелей LAN измеряется в диапазоне 5–350 м. Есть функция калибровки для достижения максимальной точности измерений.

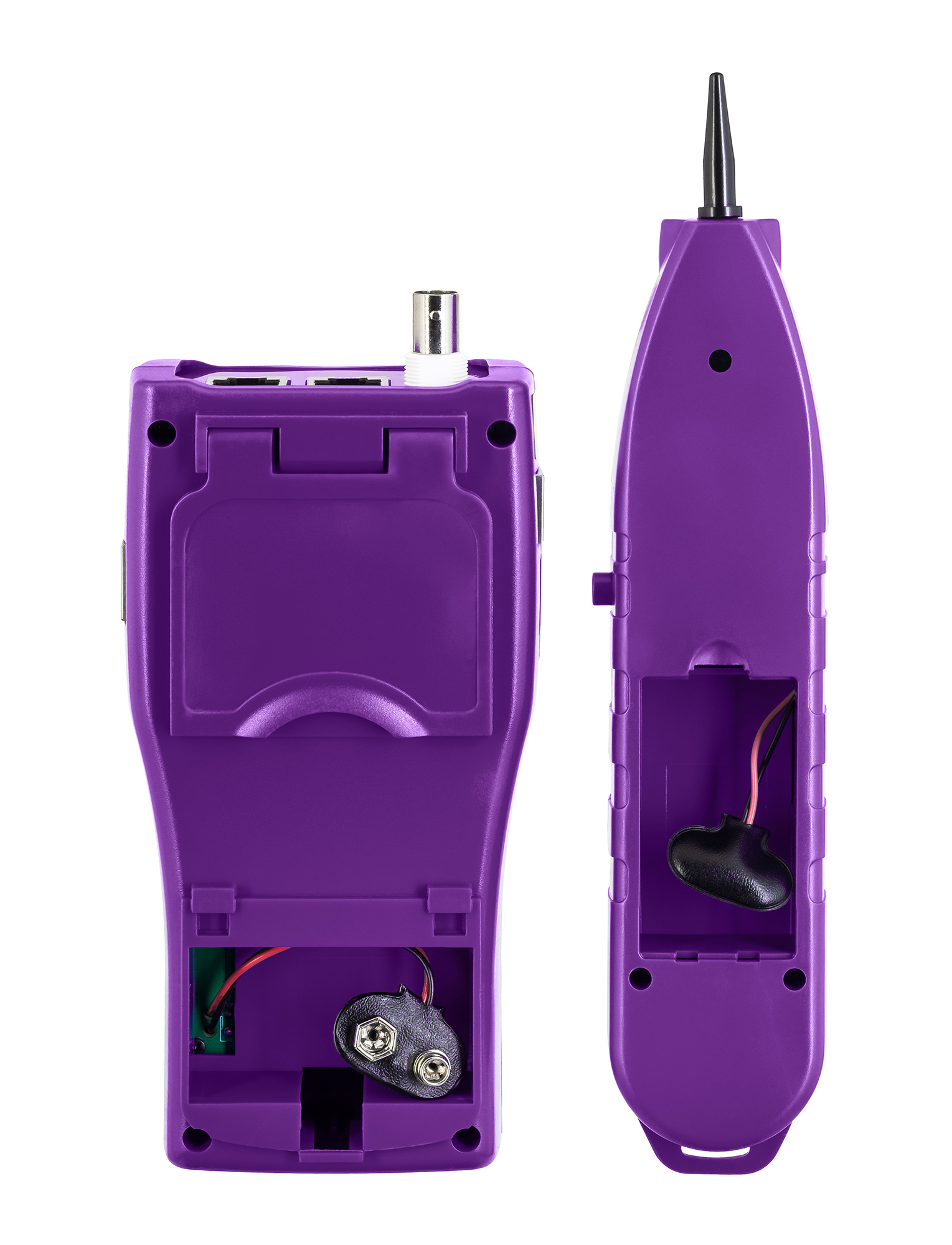

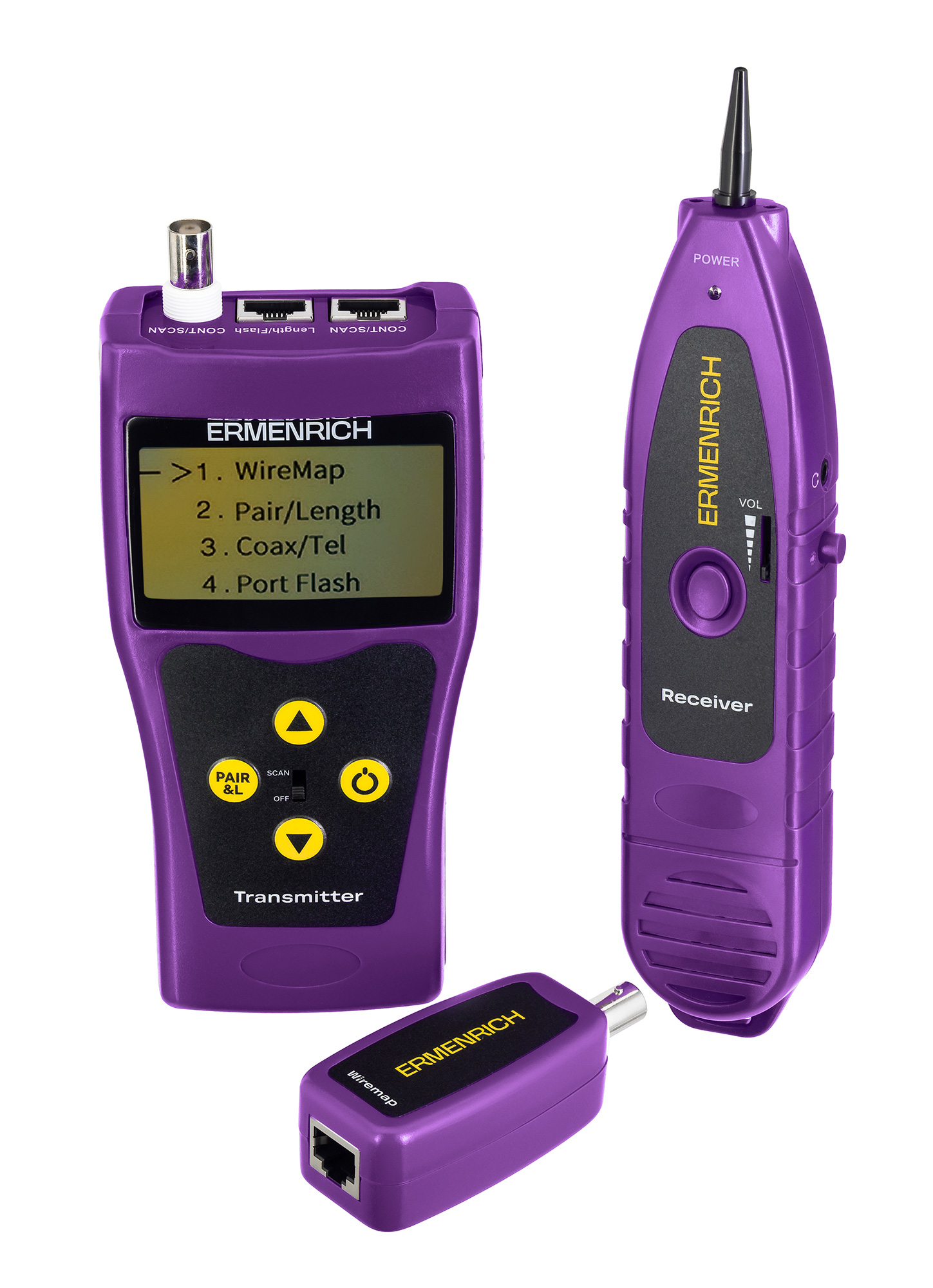

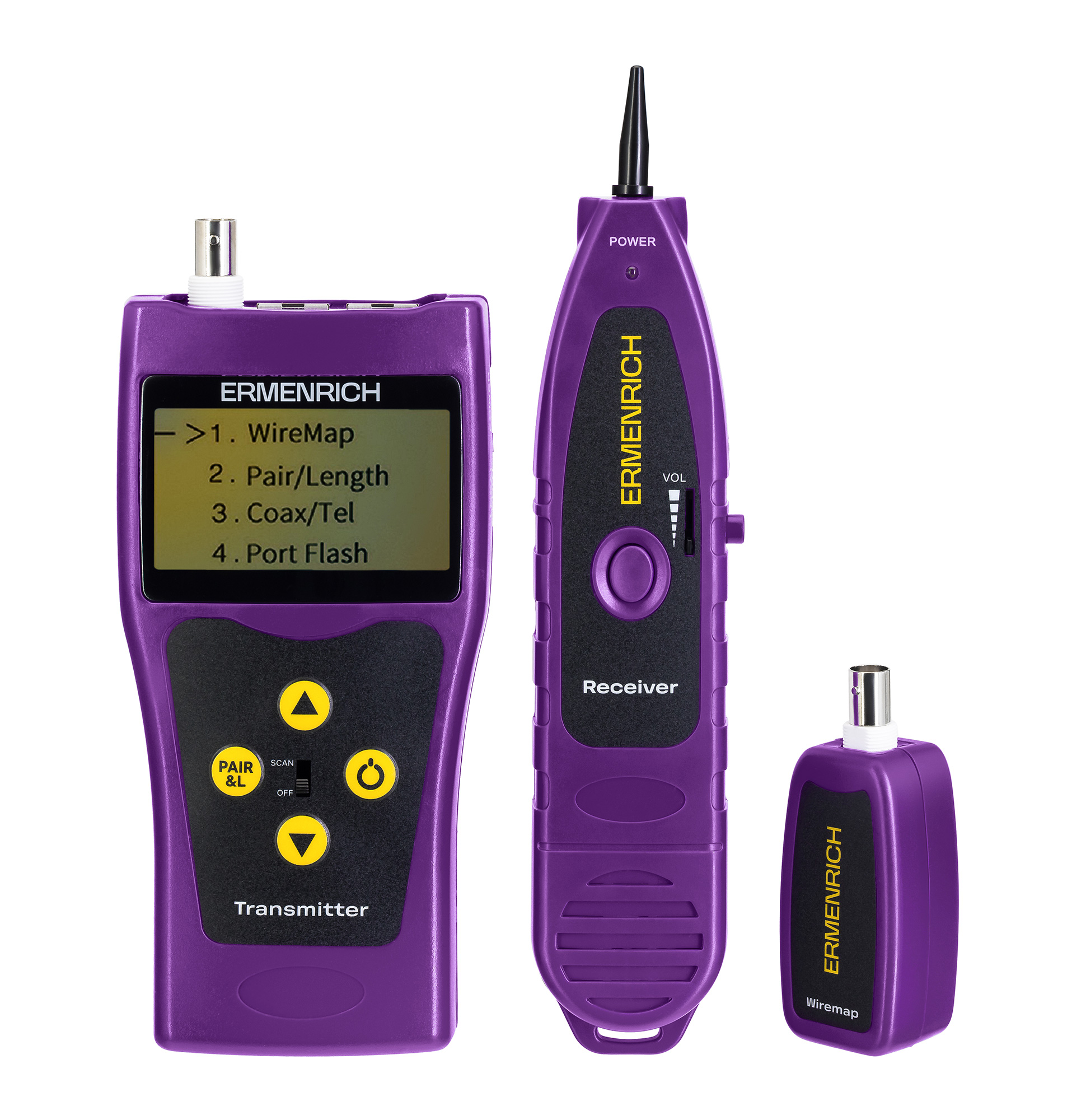

Тестер состоит из трех устройств: передатчика, приемника и дистанционного модуля. На передатчике расположены кнопки управления и ЖК-дисплей для вывода результатов. Передатчик и приемник питаются от батареек 9 В, которые надо приобрести отдельно.
Инструмент протестирован блогером «Zёбра» – смотрите на вкладке «Видео».
Основные особенности:
- Обнаружение обрывов, короткого замыкания, перевернутых и перекрещенных пар
- Определение расстояния до точки обрыва
- Измерение длины кабеля до 350 м
- Определение порта, к которому подключен кабель, по световому сигналу на роутере или коммутаторе

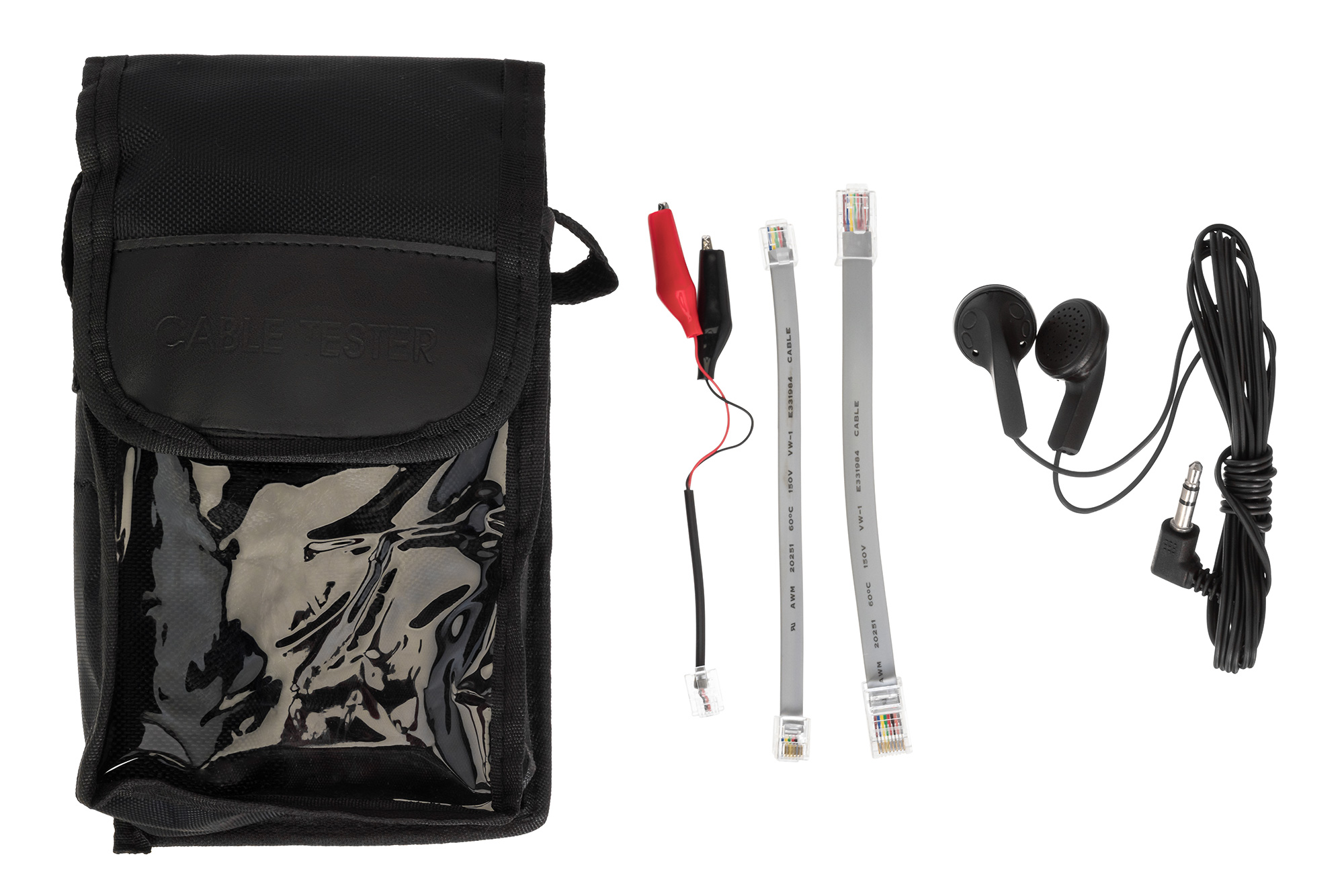

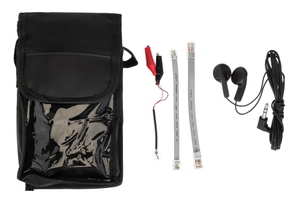

Комплектация:
- Передатчик

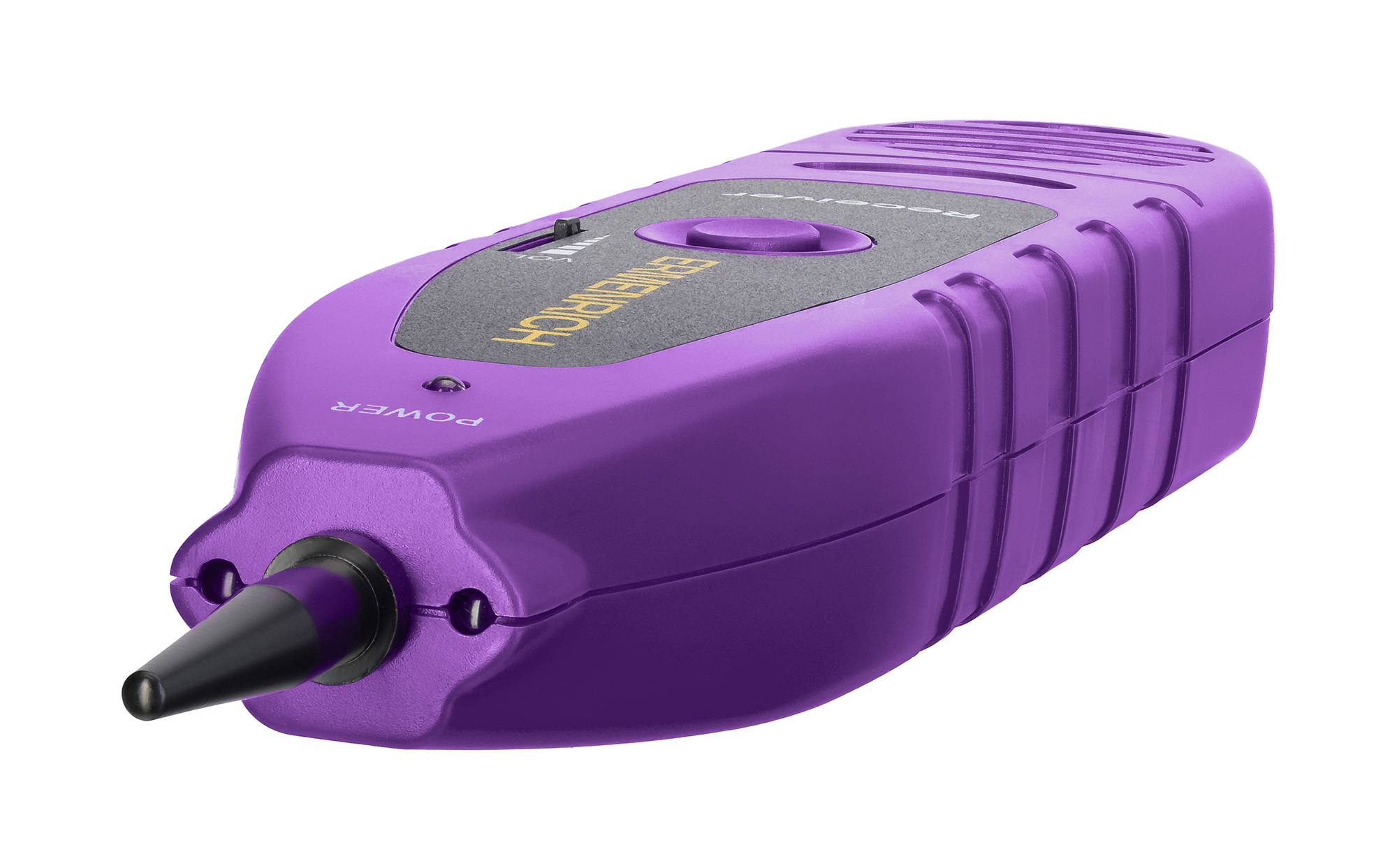

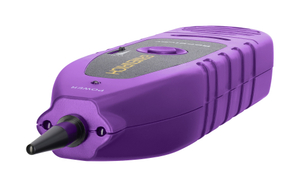

- Приемник

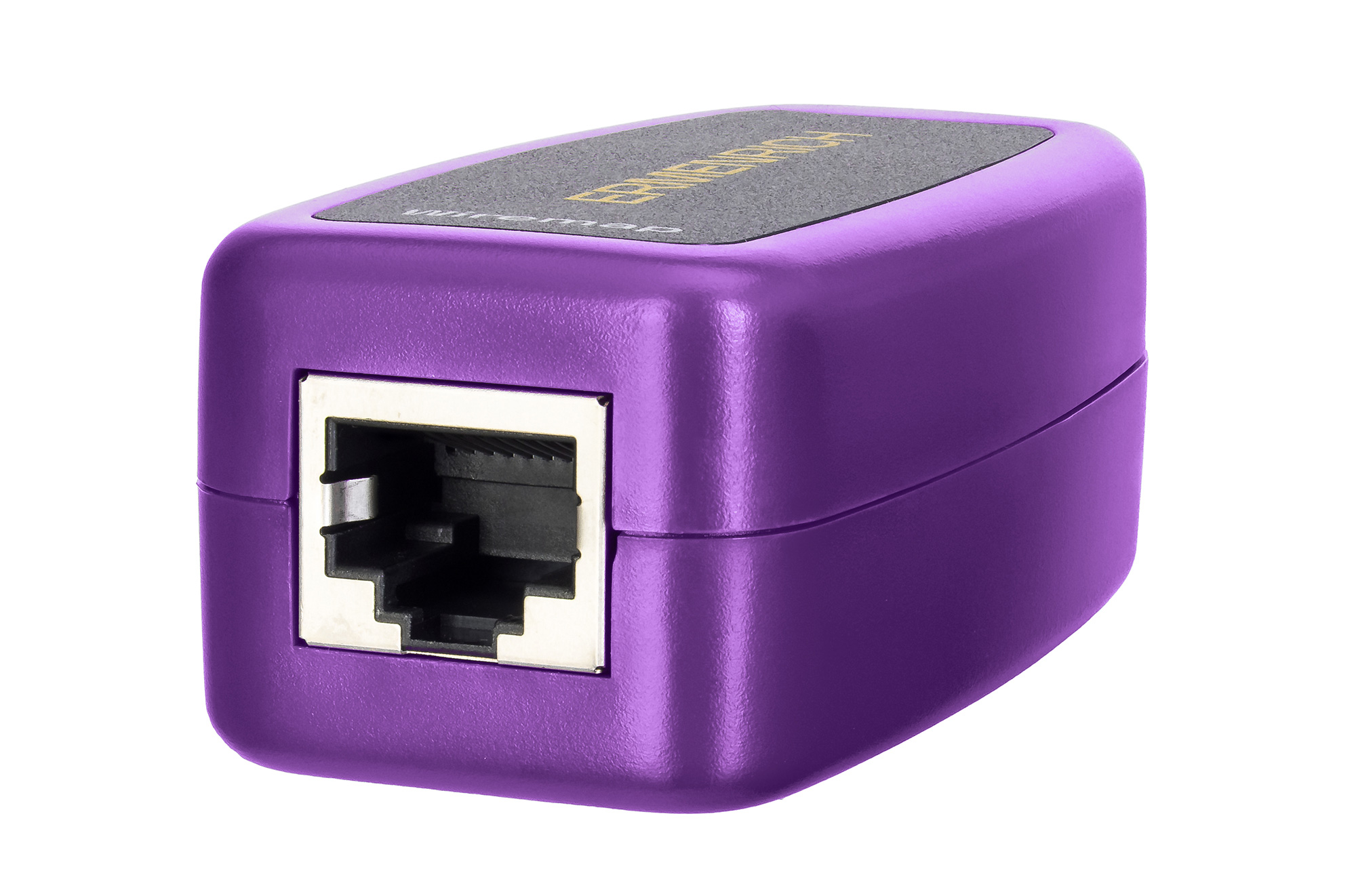

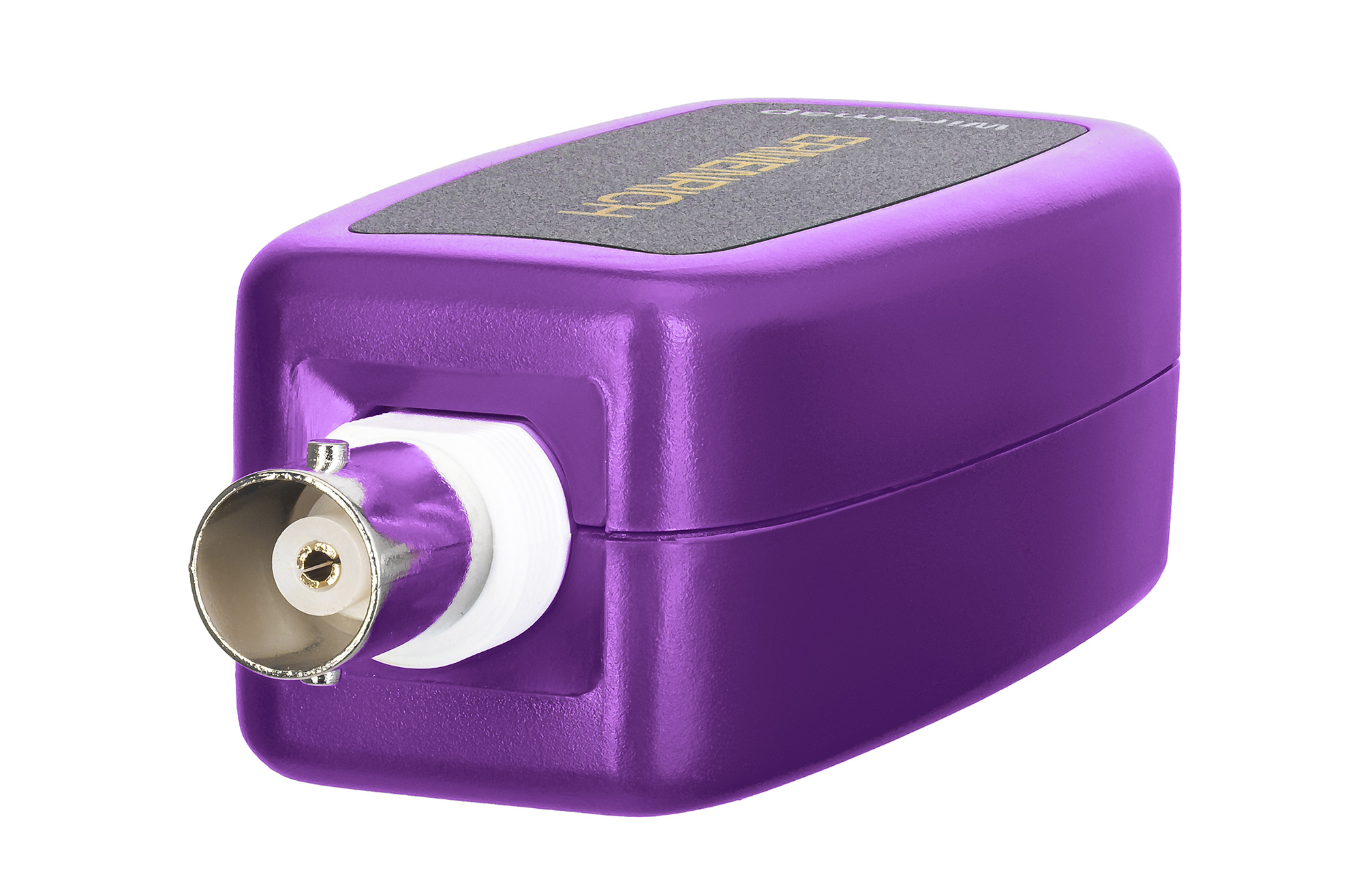

- Дистанционный модуль
- Патч-корд RJ11
- Патч-корд RJ45
- Зажим типа «крокодил»
- Кабель постоянного тока
- Наушники

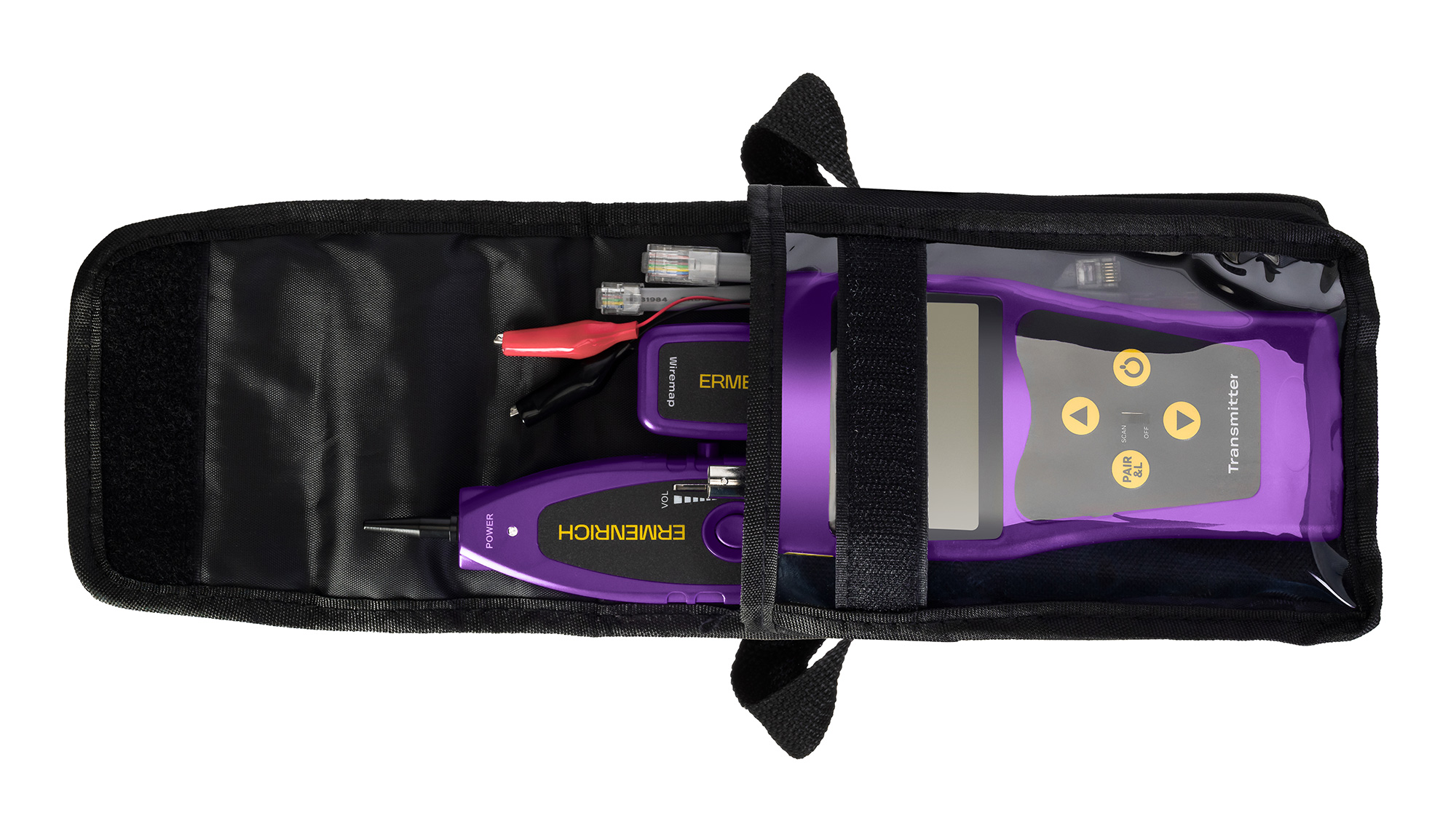

- Сумка
- Инструкция по эксплуатации и гарантийный талон
Характеристики
| Артикул | 85301 |
| Бренд | Ermenrich (Эрменрих) |
| Гарантия | 5 |
| EAN | 5905555024714 |
| Размер упаковки (ДxШxВ) | 27x13x8 см |
| Вес в упаковке | 0.515 кг |
| Передатчик | |

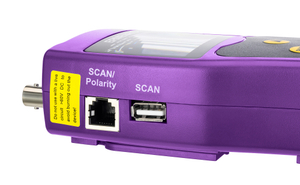

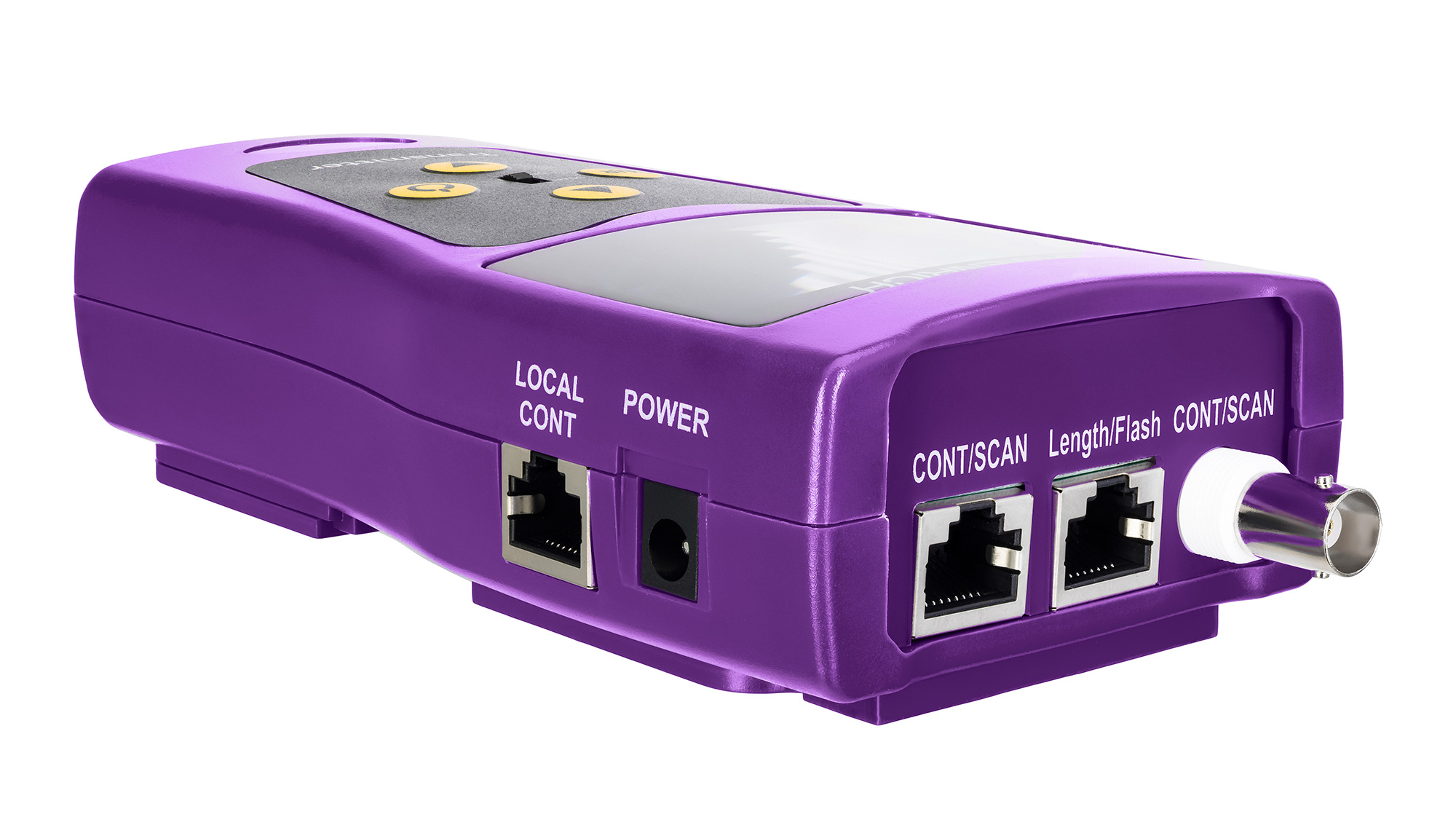

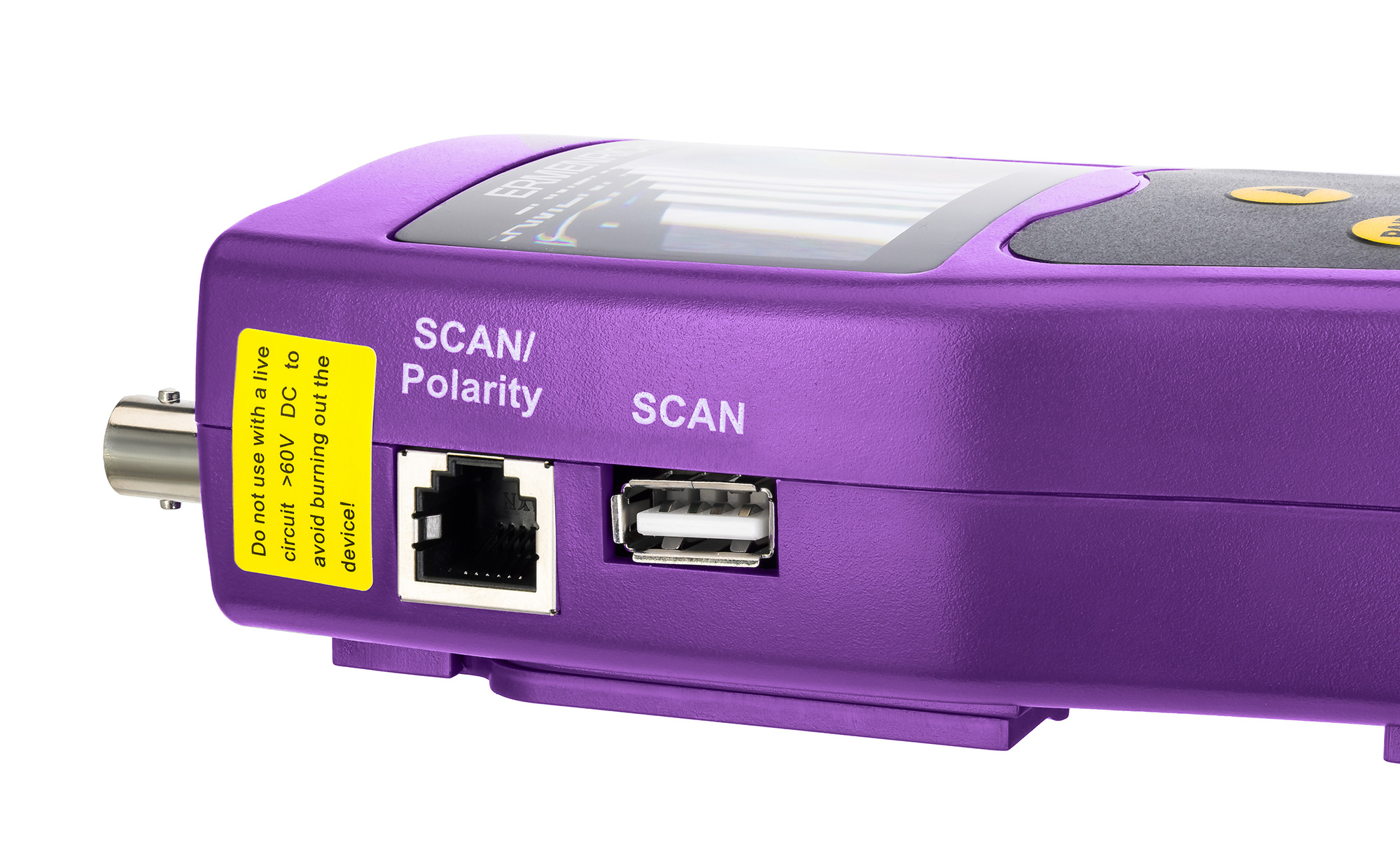

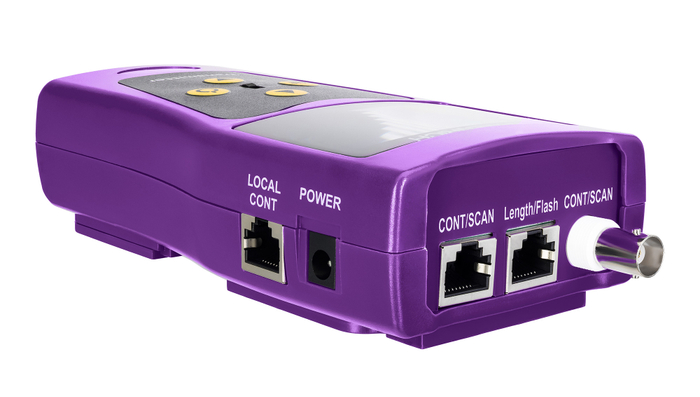

| Порты | BNC, Flash, RJ11 (сканирование), RJ45 (Scan), RJ45 (основной), USB (сканирование), источник питания |
| Типы обнаруживаемых кабелей | коаксиальный, сетевой STP/UTP категорий 5E/6/6A/7, телефонный, электрический |
| Типы тестируемых кабелей | коаксиальный, сетевой STP/UTP категорий 5E/6/6A, электрические |
| Измерение длины кабеля | ✓ |
| Проверка исправности кабеля | + (обрыв, короткое замыкание, перекрещенные пары, перевернутые пары, перекрестные помехи) |
| Функция проблесковой индикации (Port Flash) | ✓ |
| Функция проблесковой индикации (Port Flash) | + |
| Трассировка кабеля | ✓ |
| Определение полярности | ✓ |
| Измерение длины кабеля | |
| Метод измерения | по емкости |
| Единицы измерения | м, футы |
| Диапазон измерения, м | 5 — 350 |
| Погрешность | 5% (±0,5 м) |
| Измерение дистанции до обрыва | ✓ |
| Калибровка | + |
| Минимальная длина кабеля для калибровки, м | 10 |
| Общие характеристики | |
| Максимальный рабочий ток, мА | <150 |
| Защита | входное напряжение: 48 В, ток: 5 мА |
| Дисплей | LCD |
| Разрешение дисплея, пикс | 128x128 |
| Подсветка дисплея | ✓ |
| Источник питания | 1 батарейка типа 9 В (нет в комплекте) |
| Индикатор низкого заряда батареи | ✓ |
| Автоотключение | 120 мин, 15 мин, 30 мин, 60 мин |
| Диапазон рабочих температур, °С | −10… +60 |
| Рабочий диапазон влажности, % | 20…70 |
| Приемник / Дистанционный модуль | |

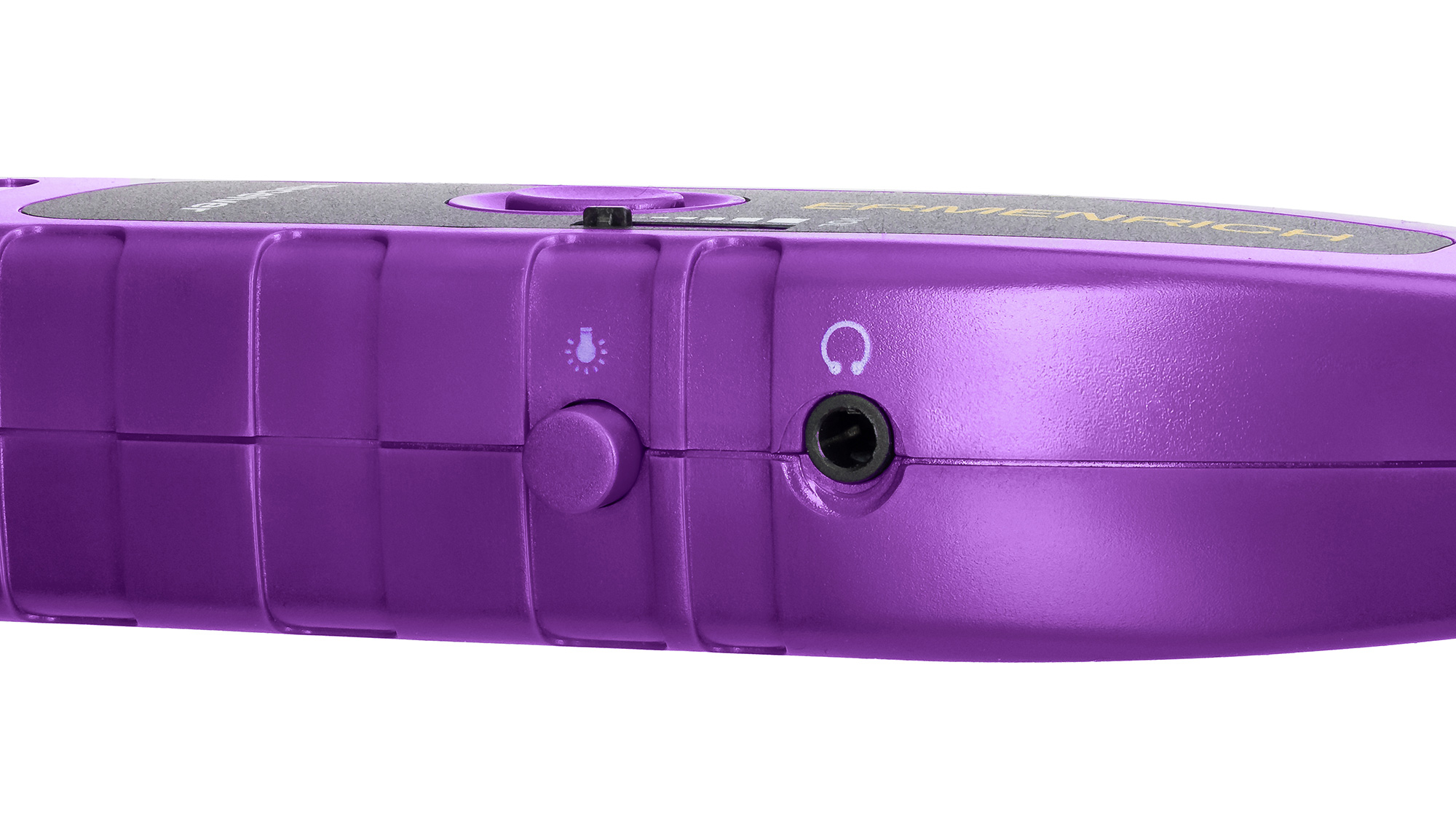

| Порты | BNC, RJ45, наушники |
| Настраиваемая чувствительность | ✓ |
| Фонарик | ✓ |
| Максимальный рабочий ток, мА | <100 |
| Источник питания | 1 батарейка типа 9 В (нет в комплекте) |
| Диапазон рабочих температур, °С | −10… +60 |
| Рабочий диапазон влажности, % | 20…70 |
