Универсальный инструмент

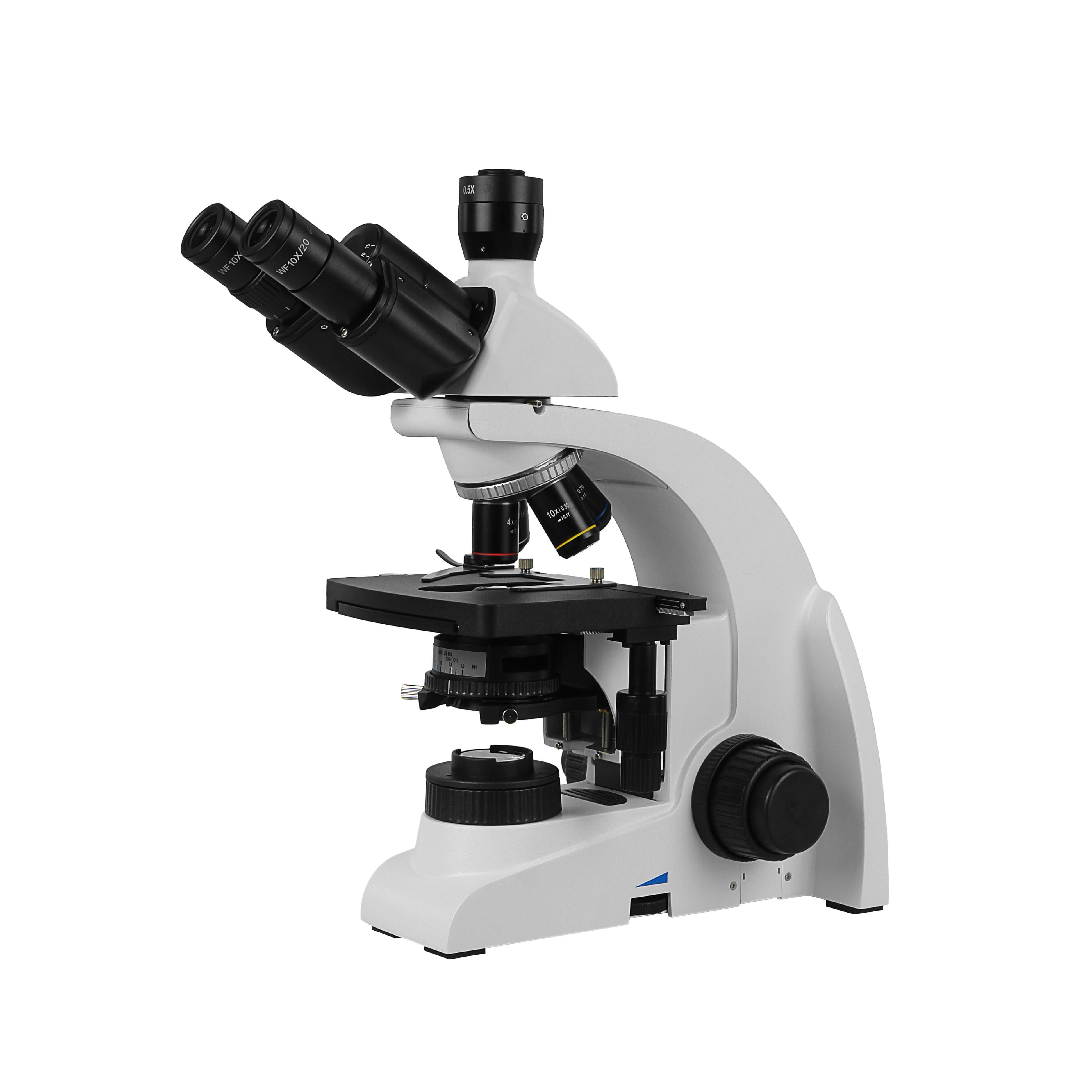

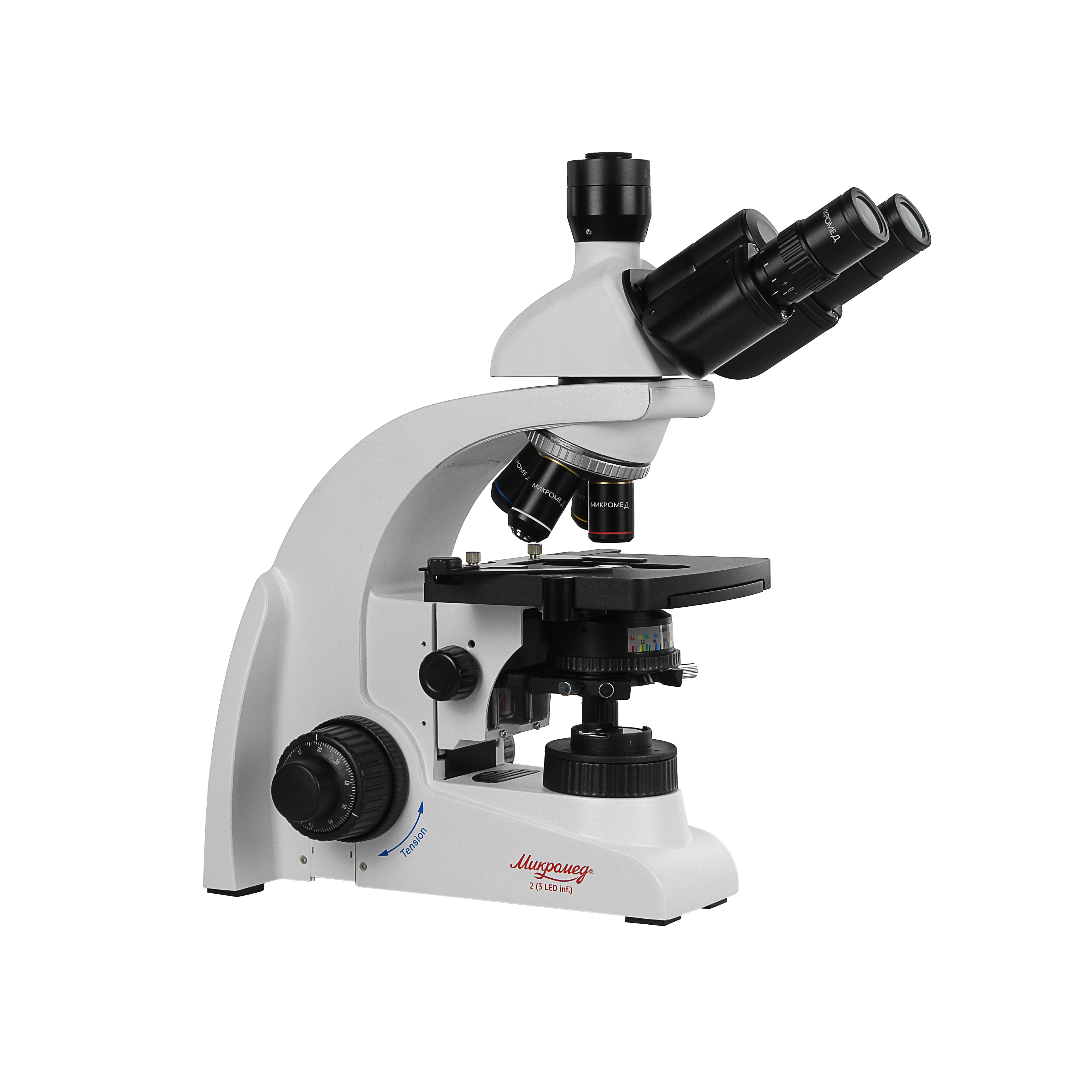

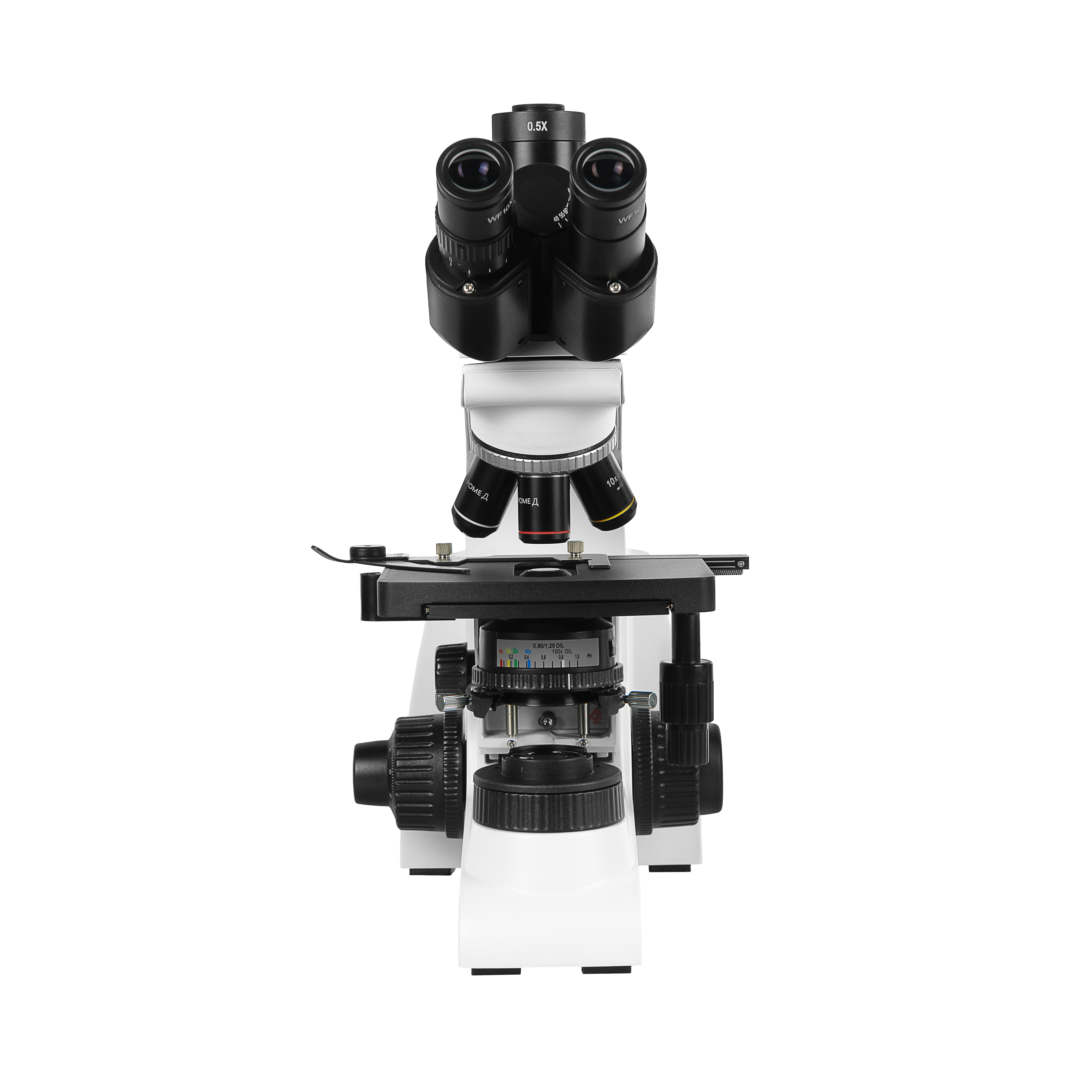

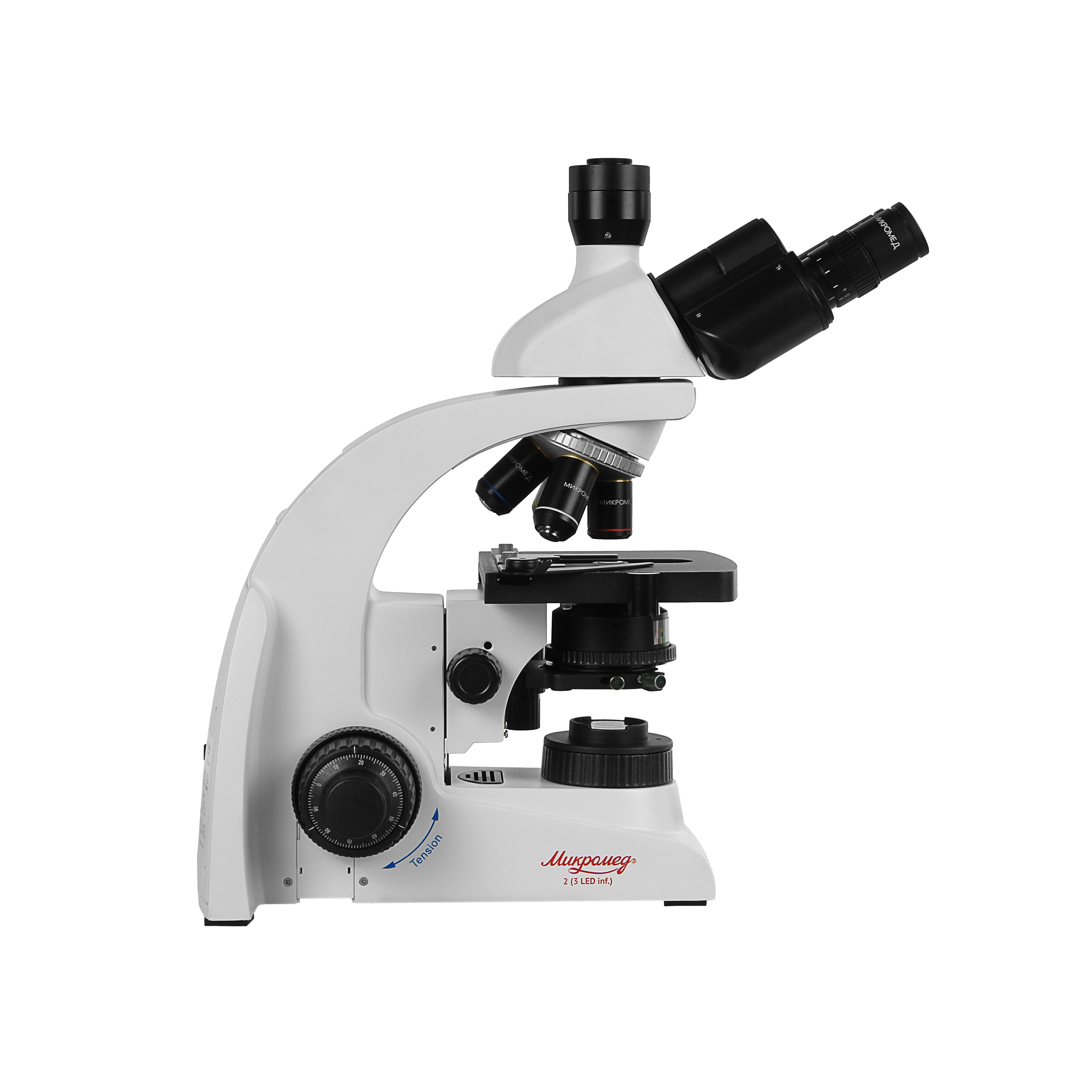

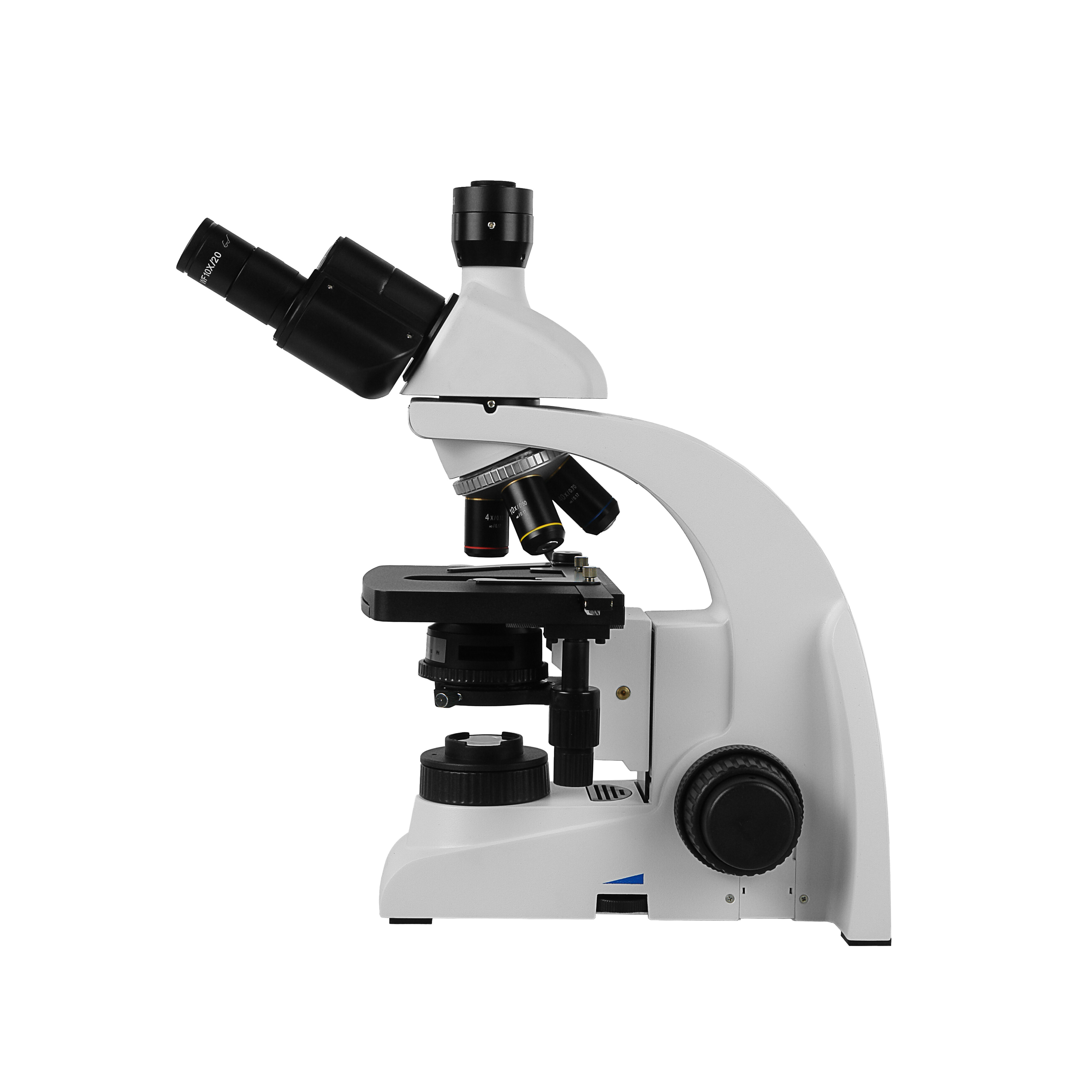

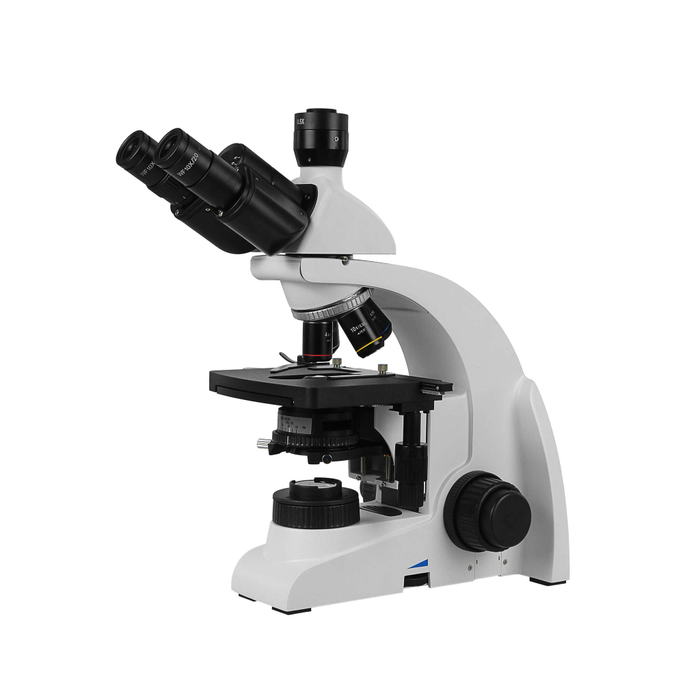

Тринокулярный микроскоп Микромед 2 (3LED inf) применяется в различных областях биологии
для наблюдений и морфологических исследований, в медицине, ботанике, фармацевтической промышленности, сельском хозяйстве, службах охраны окружающей среды. Также он находит применение и в других областях науки для разнообразных исследований в проходящем свете по методу светлого поля, а также по методу темного поля и фазового контраста с дополнительными устройствами.
Гибкость в работе
Благодаря модульной конструкции микроскопа, его легко модернизировать, обновлять, использовать дополнительные устройства и проводить с их помощью широкий спектр исследований в проходящем свете. Конструкция микроскопа позволяет работать по методу простой поляризации, для этого используется дополнительный анализатор, устанавливаемый в визуальную насадку, и поляризатор, устанавливаемый на коллектор.
Микроскоп Микромед 2 (3LED inf) спроектирован на оптическую длину тубуса «бесконечность». Оптическая система микроскопа включает в себя оптическую головку с окулярными тубусами и каналом визуализации, объективы на револьверном устройстве, осветитель Кёлера с полевой диафрагмой и конденсор осветительного устройства с апертурной с диафрагмой. Конденсор оборудован слотом для слайдеров темного поля.
Оптика высокого уровня
В комплект поставки микроскопа Микромед 2 (3LED inf) входят объективы с ахроматической коррекцией для сухих исследований, рассчитанные на длину тубуса «бесконечность» – 4x/0.13, 10x/0.30, 40x/0.70 и объектив для исследований с масляной иммерсией 100x/1.25 oil.
По дополнительному заказу может быть поставлен объектив 60х/0.80. Объективы 40x/0.70 и 100x/1.25 oil имеют оправы с подпружиненными оптическими блоками, что препятствует повреждению оптики объектива и изучаемого образца.
Информативность и комфорт
Высокое оптическое качество объективов обеспечивает информативность, комфорт при исследованиях и отличное качество записываемых изображений. Все объективы парфокальны, поэтому при смене увеличений не теряется наводка на объект. Объективы микроскопа установлены на револьверном устройстве, рассчитанном на 4 объектива, что позволяет наблюдателю быстро переходить к исследованиям с различными увеличениями. Эргономичный угол наклона окулярных тубусов 30⁰ снижает утомляемость и нагрузку на шейный отдел позвоночника наблюдателя.
Освещение по Кёлеру
Важной особенностью микроскопа Микромед 2 (3LED inf) является его осветительная система. Она устроена по схеме Кёлера. Использование системы освещения Кёлера обеспечивает высокий уровень освещенности объекта исследования, что особенно важно для тринокулярного микроскопа с разделением светового потока. Схема Кёлера обеспечивает одновременное наблюдение в окуляры и запись файлов без переключения светового потока с оптического на цифровой канал с достаточным уровнем яркости в пространстве изображений. При этом достигается высокий контраст и детальность изображения при отсутствии затемнения краев поля зрения. Осветительная система микроскопа состоит из коллектора с полевой диафрагмой, конденсора Аббе и светодиода белого света мощностью 3 Вт с регулируемой яркостью. Блок питания осветителя встроен в основание микроскопа.

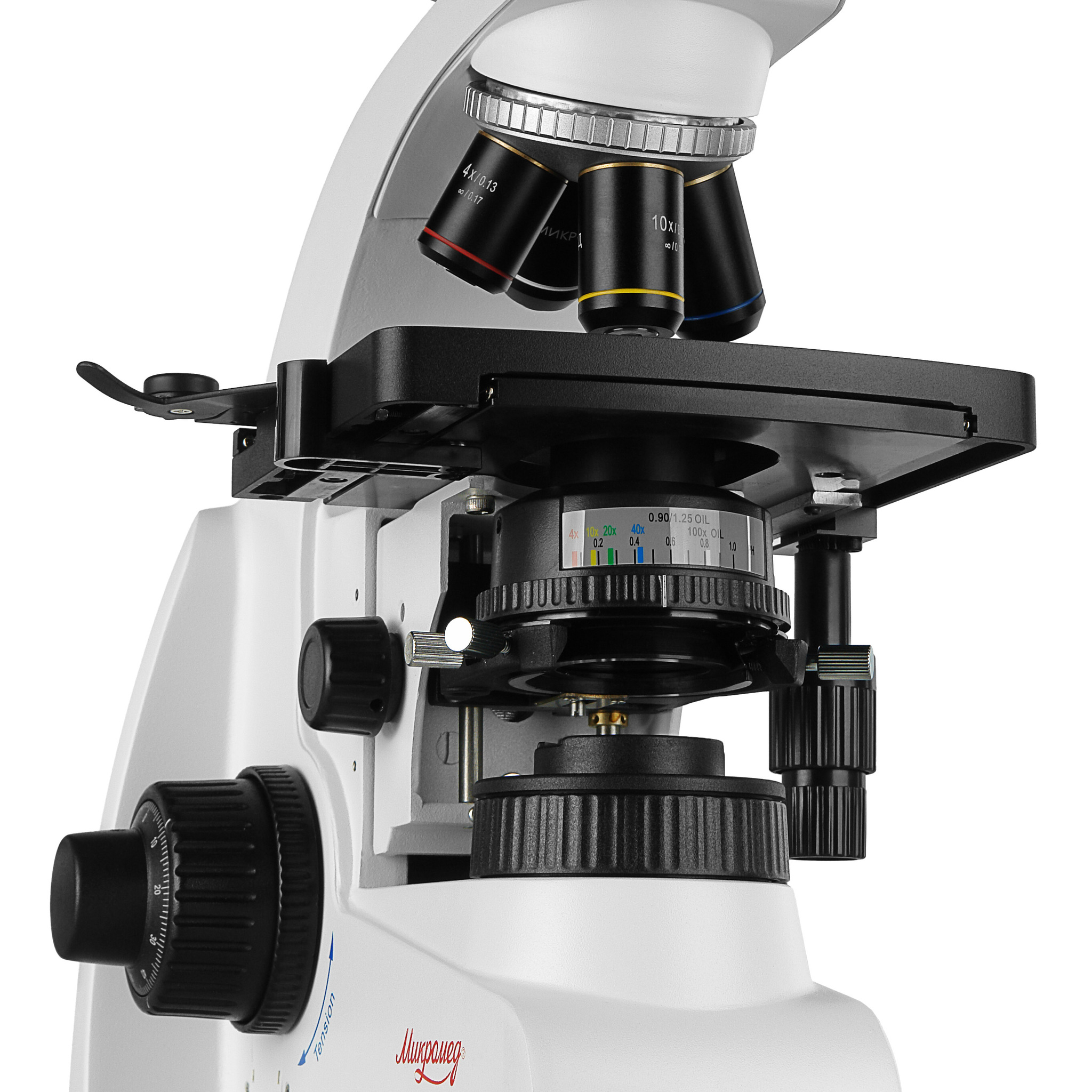

Иммерсионный конденсор
Микроскоп Микромед 2 (3LED inf) оснащен иммерсионным конденсором Аббе 0.90/1.25oil.
При работе с масляной иммерсией его числовая апертура А=1.25. Конденсор центрируемый, имеет апертурную диафрагму и слот для установки дополнительного слайдера с диафрагмой темного поля. Для удобства настройки освещения апертурная диафрагма имеет кольцо с цветной маркировкой значений апертур и увеличений используемых объективов. Диапазон перемещения конденсора по высоте составляет 19 мм.
Оптический и цифровой

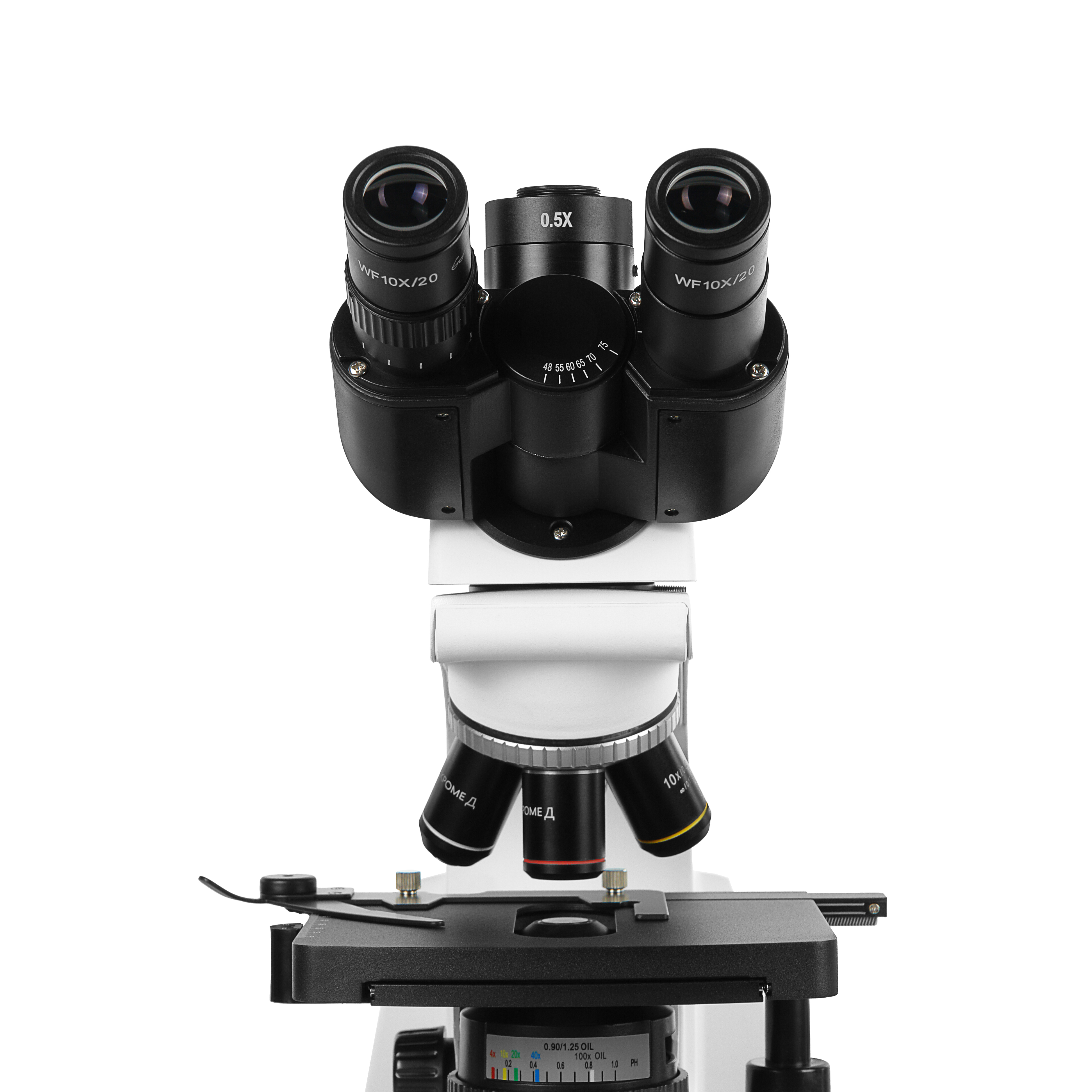

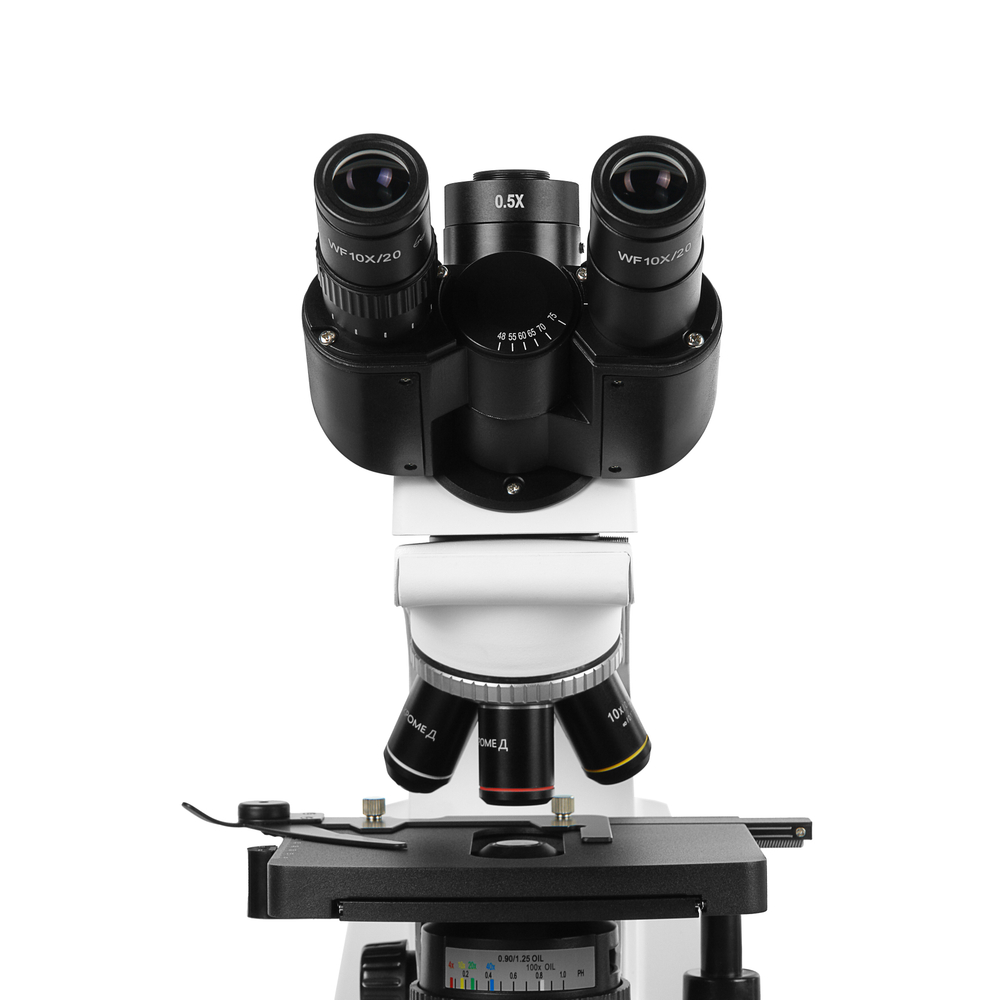

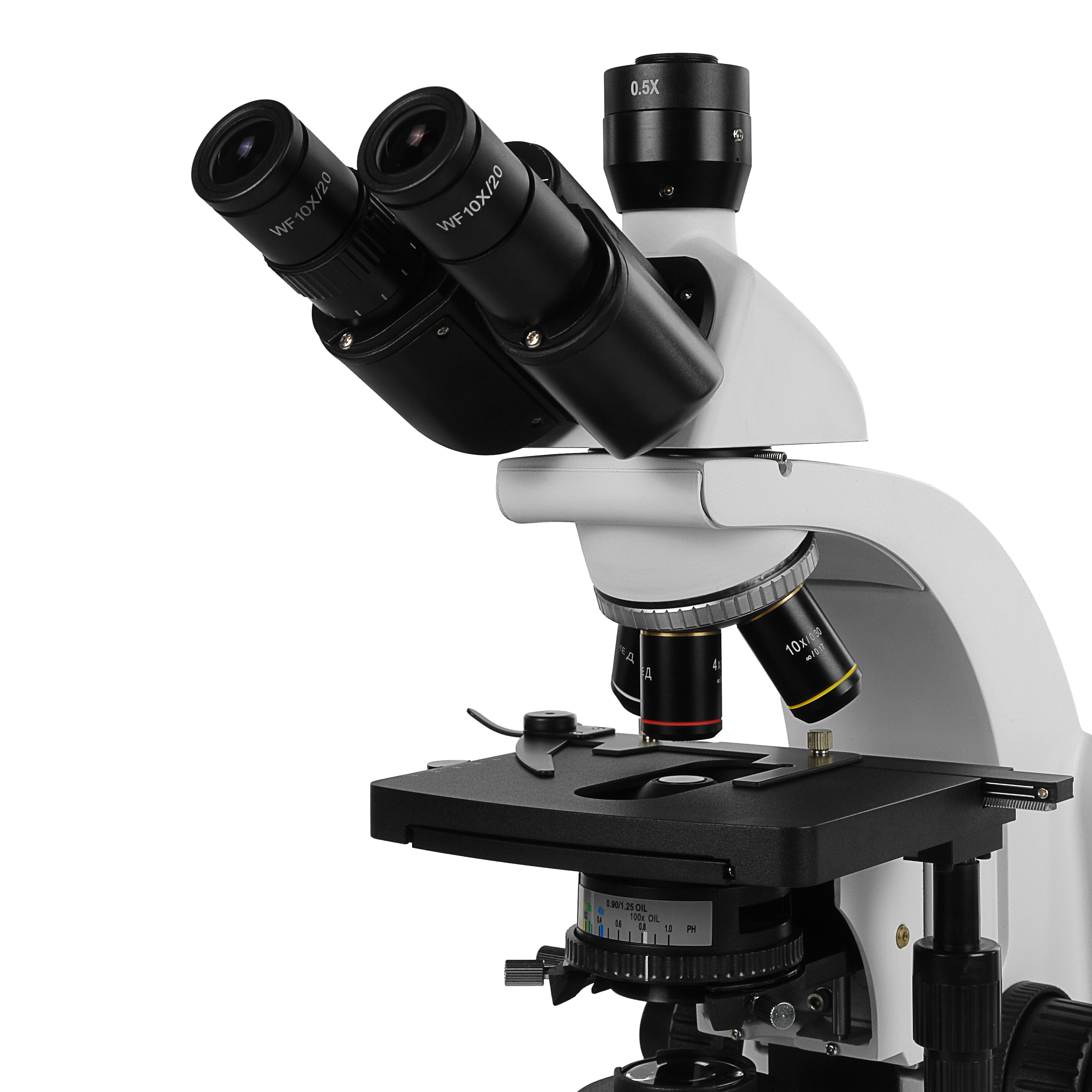

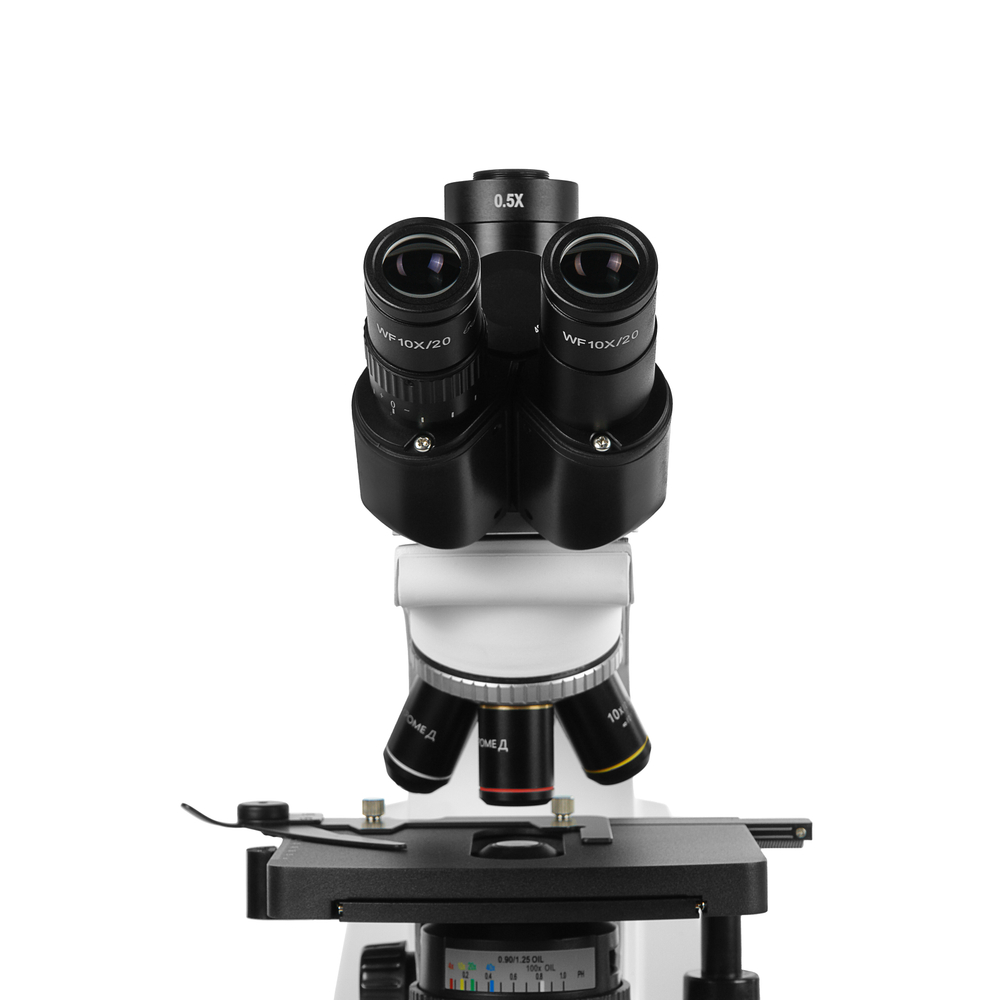

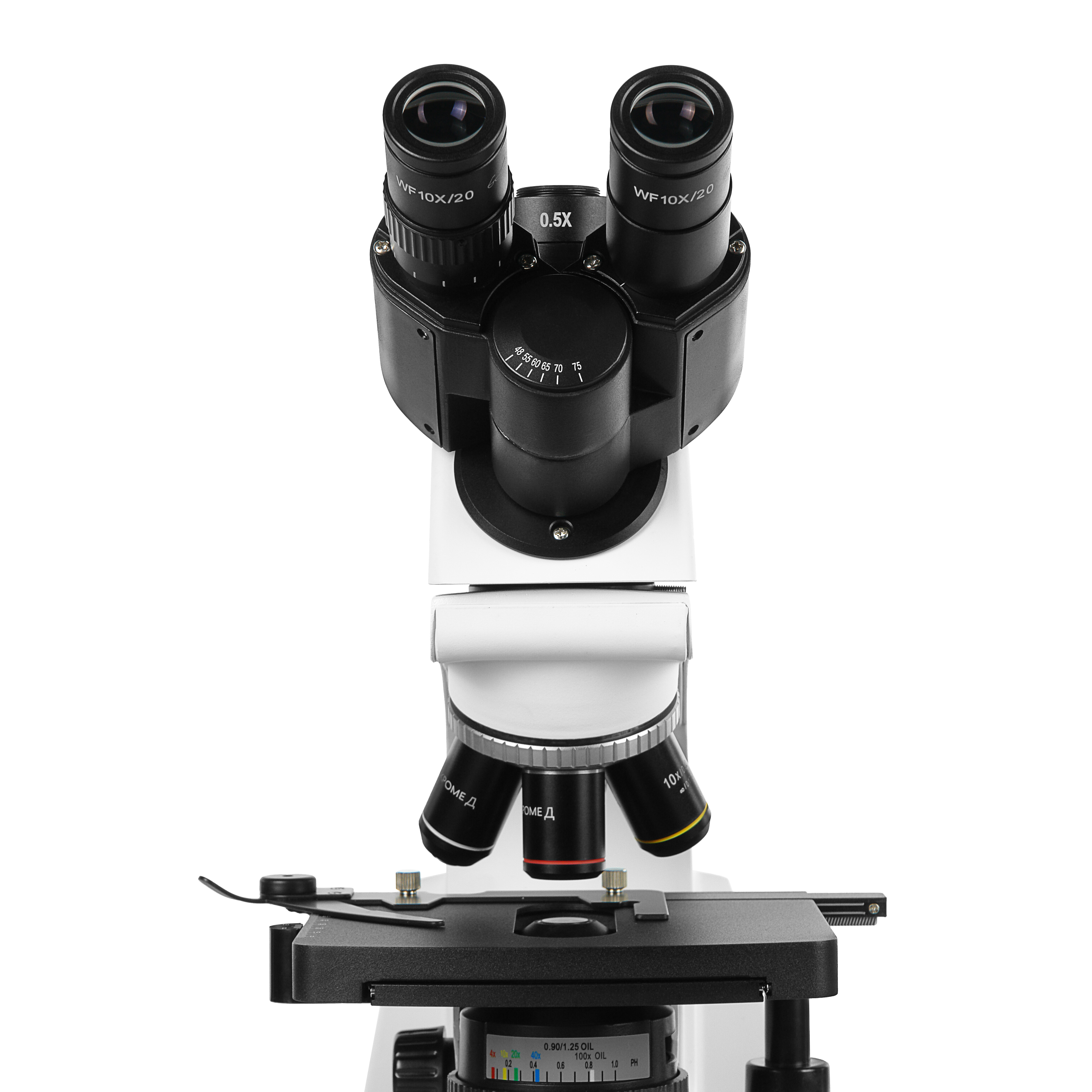

Микроскоп Микромед 2 (3LED inf) комплектуется тринокулярной визуальной насадкой. Насадка имеет независимый тубус для установки цифровой окулярной камеры – видеоокуляра для вывода изображения на внешнее устройство и записи файлов. Конструкция микроскопа позволяет одновременно проводить визуальное наблюдение через оптические окуляры, и использовать цифровой канал без переключения светового потока.
Камера устанавливается в вертикальный выход канала визуализации с помощью крепления стандарта C-Mount. Эта система крепления позволяет применять вместе с камерой дополнительные оптические адаптеры различных увеличений. Кроме того, с помощью крепления этого стандарта можно подсоединить к микроскопу не только специализированные видеоокуляры, но и фото или видео камеры самых разных типов, имеющие крепление для оптики C-Mount. Тубус имеет возможность подвижки вдоль оптической оси для настройки точного соответствия фокусировки визуального и цифрового каналов.
Видеоокуляр в комплект поставки микроскопа не входит, его можно выбрать и приобрести как в нашем интернет-магазине или салонах Вебер, так и у наших дилеров.
Прецизионная фокусировка
Фокусировка микроскопа осуществляется перемещением предметного столика по высоте с максимальным ходом 18 мм. Фокусировочный механизм расположен в штативе микроскопа и имеет коаксиальные рукоятки грубой и тонкой фокусировки и регулятор усилия хода.
Цена деления шкалы тонкой фокусировки 1 мкм. Плавность хода и отсутствие люфтов при фокусировке обеспечиваются применением прецизионного демпфированного зубчато - реечного механизма.
Точная и надежная механика

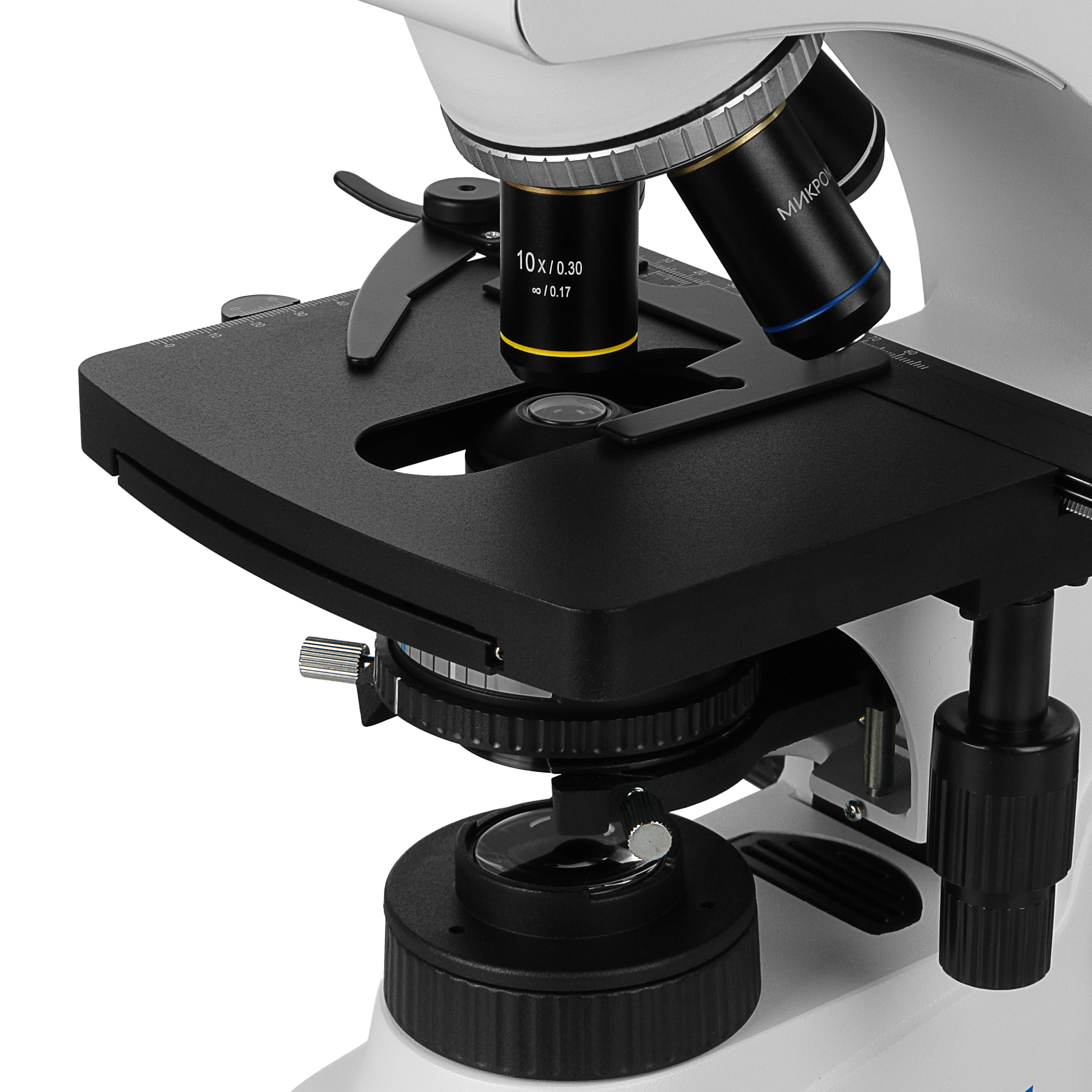

Механический предметный столик микроскопа Микромед 2 (3LED inf) имеет размер 156 х 138 мм и позволяет перемещать исследуемый образец с помощью коаксиальных рукояток в диапазоне
76 x 54 мм по направлениям X - Y. Перемещение осуществляется безлюфтовыми зубчато-реечными передачами. Столик комплектуется съемным препаратоводителем.

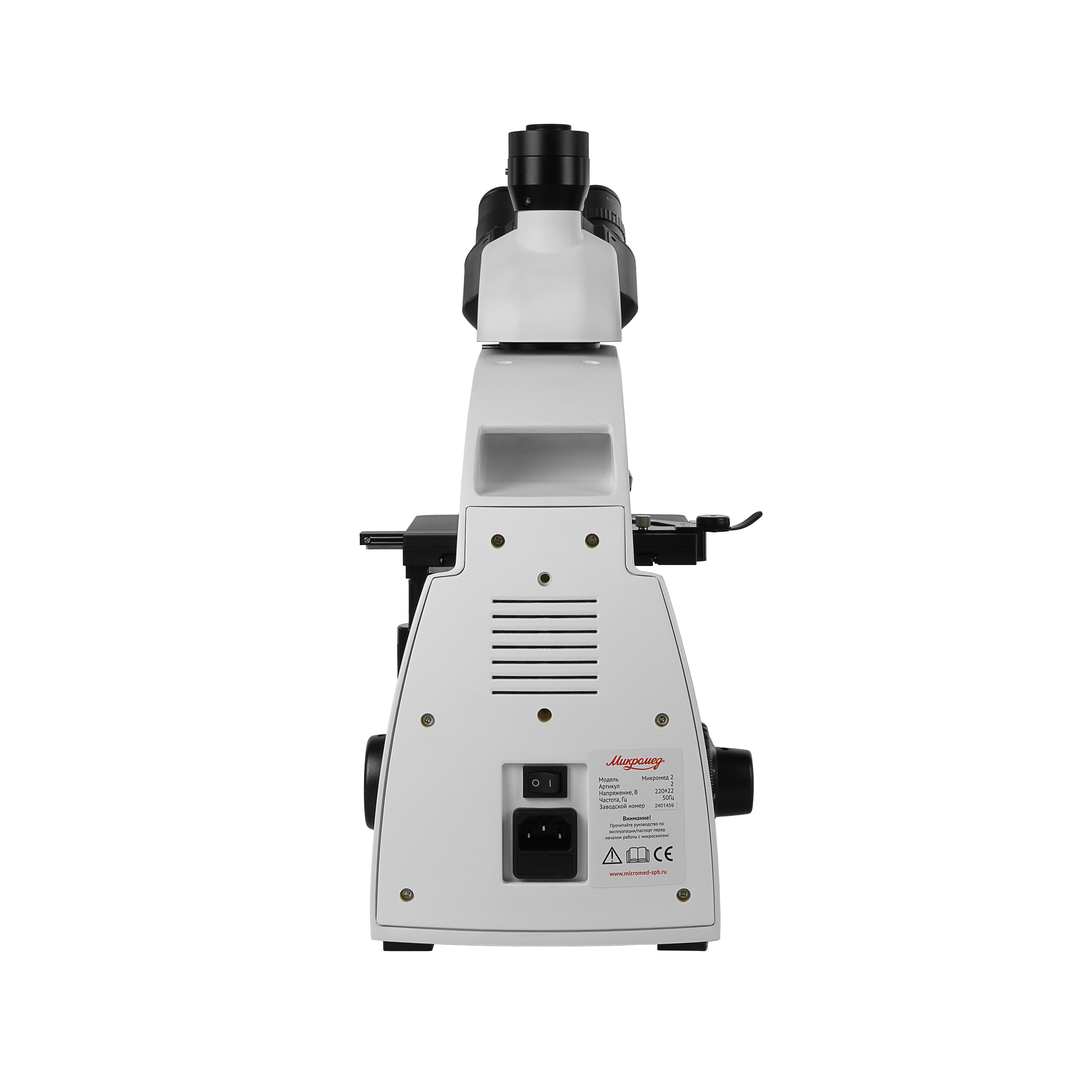

Микроскоп имеет полностью металлическую ударопрочную конструкцию, что гарантирует надежность конструкции, стабильность и точность настроек. Основание и штатив микроскопа имеют покрытие с антистатическими свойствами.
ОСОБЕННОСТИ:
- Увеличение 40х - 1000х. С дополнительной оптикой 40х - 2000х.
- Оптическая система микроскопа скорректирована на бесконечность.
- Осветительная система Кёлера способствует яркому, детальному изображению без затемнений.
- Тринокулярная насадка микроскопа позволяет вести наблюдение в оптические окуляры и параллельно записывать файлы без переключения светового потока.
- Присоединение камеры по стандарту C-Mount использовать цифровые окулярные камеры различных типов и оптические адаптеры.
- Объективы скорректированные на бесконечность обеспечивают высокое качество изображения при записи фото и видео файлов.
- Исследования по методу темного поля и фазового контраста с дополнительными устройствами.
- Конструкция микроскопа позволяет проводить исследования методом простой поляризации.
- Точный механизм фокусировки с регулятором усилия хода.
Характеристики
| Модель | Микромед 2 (3 LED inf.) | |
| Тип микроскопа | прямой | |
| Увеличение микроскопа, крат | 40 - 1000 | |
| Увеличение с доп. оптикой, крат | 40 - 2000* | |
| Длина тубуса | Бесконечность (∞) | |
| Визуальная насадка | ||
| Насадка | Тринокулярная | |
| Тип насадки | Зидентопфа | |
| Угол наклона окулярных тубусов, град | 30 | |
| Поворот насадки, град | 360 | |
| Собственное увеличение насадки, крат | 1 | |
| Посадочный диаметр окуляров, мм | 23,2 | |
| Регулировка межзрачкового расстояния, мм | 48…75 | |
| Диоптрийная настройка на левом тубусе, дптр | ± 6 | |
| Установка видеоокуляра | C-Mount | |
| Окуляры | ||
| Окуляры, крат/размер поля | WF 10/20 с удаленным зрачком | |
| Окуляры дополнительно, крат/размер поля | 16х/13, 20/11х, 10/18 со шкалой/сеткой ** | |
| Объективы | ||
| Объективы, крат/апертура | 4x/0.13, 10x/0.30, 40x/0.70, 100x/1.25 oil | |
| Объективы дополнительно, крат/апертура | 60х/0.80 ** | |
| Тип коррекции объективов | Ахроматы, длина тубуса "бесконечность (∞)", покровное стекло 0.17 мм |
|
| Парфокальная высота, мм | 45 мм | |
| Револьверное устройство | На 4 объектива, повернуто "от наблюдателя" | |
| Предметный столик | ||
| Тип | Механический двухкоординатный X-Y | |
| Размер, мм | 156х138 | |
| Диапазон перемещения X-Y, мм | 76x54 | |
| Система освещения | Кёлер | |
| Конденсор | ||
| Тип | Иммерсионный конденсор Аббе светлого поля | |
| Регулировка по высоте | Центрируемый, регулировка по высоте, мм - 19 | |
| Крепление | "ласточкин хвост" на кронштейне | |
| Числовая апертура | Числовая апертура NA= 0.9/1.25 | |
| Ирисовая диафрагма | Регулируемая апертурная ирисовая диафрагма | |
| Слот | Слот для слайдера темного поля и фазового контраста | |
| Полевая диафрагма | Регулируемая ирисовая диафрагма | |
| Механизм фокусировки | ||
| Рукоятки | Коаксиальные рукоятки грубой/тонкой фокусировки с обеих сторон | |
| Диапазон хода фокусировки | 18 мм | |
| Величина хода тонкой фокусировки, мм/оборот | 0.1 | |
| Цена деления тонкой фокусировки | 1 мкм | |
| Механизм регулировки жесткости грубой фокусировки | есть | |
| Фазово-контрастное устройство** | ||
| Фазово-контрастный конденсор | есть | |
| Фазово-контрастный слайдер | есть | |
| Фазово-контрастные объективы | 10х, 20х, 40х, 100х | |
| Конденсор темного поля** | ||
| Конденсор темного поля сухой | NА= 0,83-0,91 | |
| Конденсор темного поля иммерсионный | NА= 1,25-1,36 | |
| Слайдер темного поля | есть | |
| Устройство простой поляризации** | ||
| Поляризатор | устанавливается на коллектор | |
| Анализатор | устанавливается под визуальную насадку | |
| Разное | ||
| Источник света, светодиод | 3 Вт / 5500-6000⁰ К | |
| Электропитание | Сеть переменного тока 220В ±22В, 50 Гц | |
| Рабочий диапазон температур, ⁰С | +5…+40 | |
| Рабочий диапазон отн. влажности, % | 20…90 | |
| Габаритные размеры без упаковки, мм | 380х400х220 | |
| Габаритные размеры в упаковке, мм | 480х480х290 | |
| Масса без упаковки, кг | 6.3 | |
| Масса в упаковке, кг | 8.75 | |
| * Значение параметра достигается при использовании дополнительных окуляров и объективов. | ||
| ** В базовый комплект не входит, поставляется по дополнительному заказу. | ||

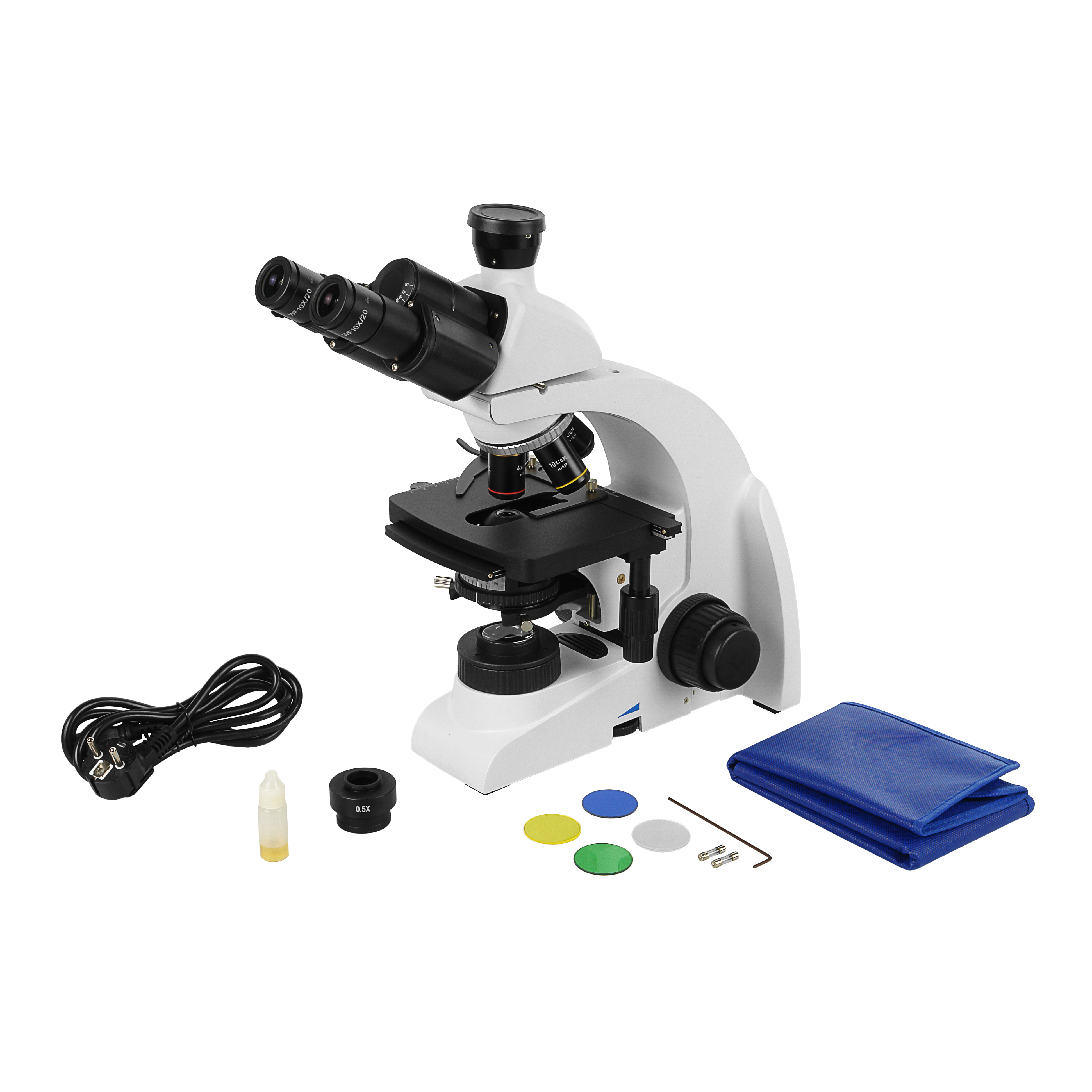

Составные части
• Штатив микроскопа Микромед (3LED inf) со встроенным в основание осветителем и
источником питания – 1 шт
• Тринокулярная насадка, поворотная 360⁰, с наклоном тубусов 30⁰ – 1 шт
• Револьвер на 4 гнезда для объективов (установлен) - 1 шт
• Двухкоординатный прямоугольный предметный столик 156 мм х 138 мм (установлен) – 1 шт
• Адаптер C-Mount 0.5х – 1 шт
• Конденсор Аббе, иммерсионный, апертура А=0.9/1.25, со слотом (установлен) – 1 шт
Сменные части
• Объектив ахромат 4х / 0.13 ∞ / 0.17- 1 шт
• Объектив ахромат 10х / 0,30 ∞ / 0.17 - 1 шт
• Объектив ахромат S 40х / 0,70 ∞ / 0.17 (подпружиненный) - 1 шт
• Объектив ахромат S 100х / 1,25 oil ∞ / 0.17 (подпружиненный) - 1 шт
• Окуляр широкопольный WF10х/20 с удаленным зрачком – 2 шт
Принадлежности и запасные части
• Светофильтр голубой – 1 шт
• Светофильтр зеленый – 1 шт
• Светофильтр желтый – 1 шт
• Светофильтр матовый – 1 шт
• Винт фиксации визуальной насадки (установлен) – 1 шт
• Винт центрировки конденсора (установлен) - 2 шт
• Винт фиксации конденсора (установлен) – 1 шт
• Ключ шестигранный 2 мм – 1 шт
• Винт крепления визуальной насадки – 1 шт
• Вставка плавкая (предохранитель) – 1 шт
• Сетевой кабель – 1 шт
• Флакон с иммерсионным маслом – 1 шт
• Чехол пылезащитный- 1 шт
• Руководство по эксплуатации – 1 шт
