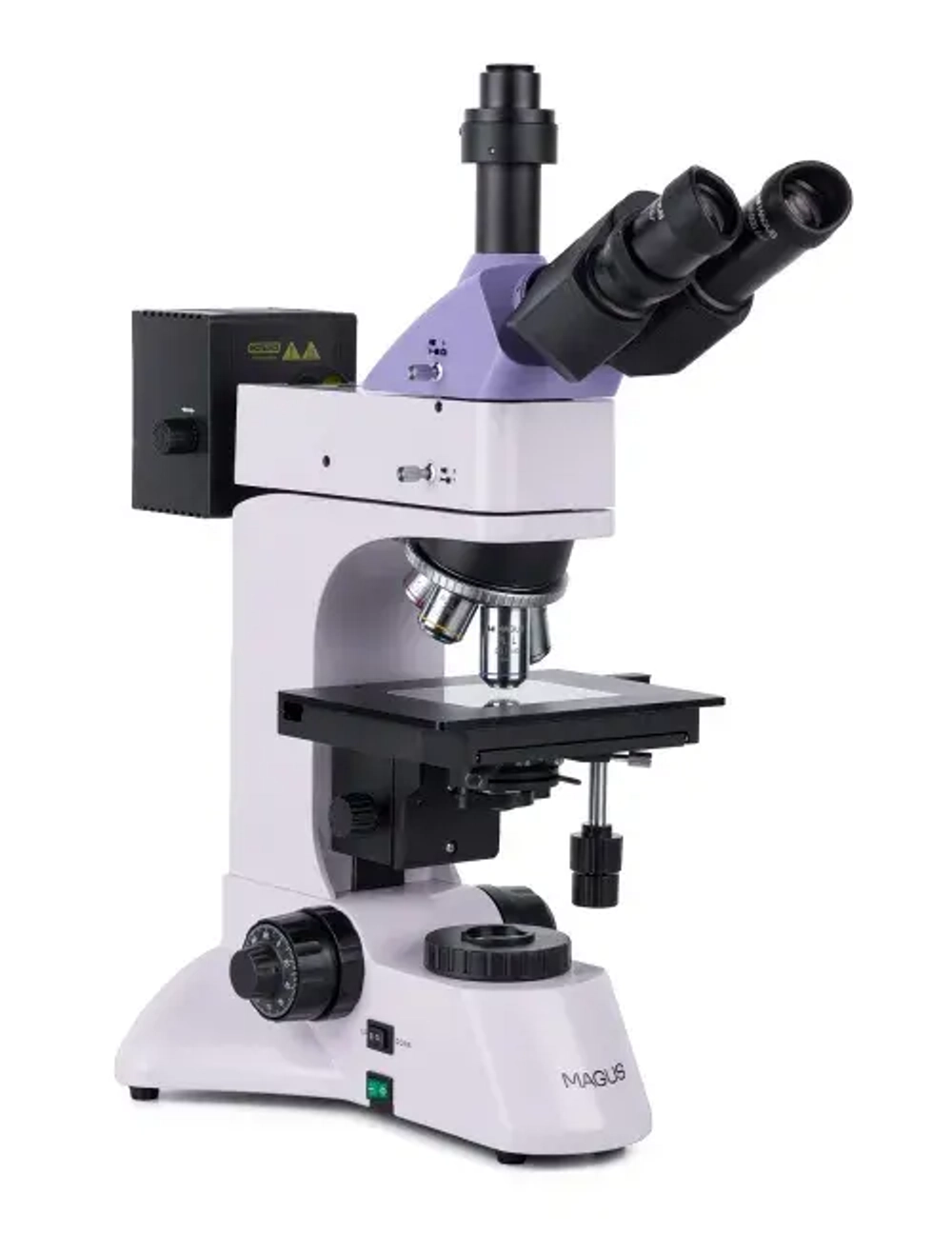

Перед вами металлографический микроскоп MAGUS Metal 600 для изучения металлических и полупроводниковых плоскопараллельных шлифов с хорошо отражающей исследуемой поверхностью и высотой не более 20 мм. Непрозрачные объекты исследуются в отраженном свете методами светлого поля и простой поляризации. Предусмотрена и работа с полупрозрачными образцами – тонкими пленками, объектами на фильтрах – в проходящем свете в светлом поле. Микроскоп используется для контроля качества и научно-исследовательской работы в сферах, где требуется анализ металлов: в атомной и энергетической промышленности, на металлургических и машиностроительных предприятиях, в технических вузах.
Оптическая схема

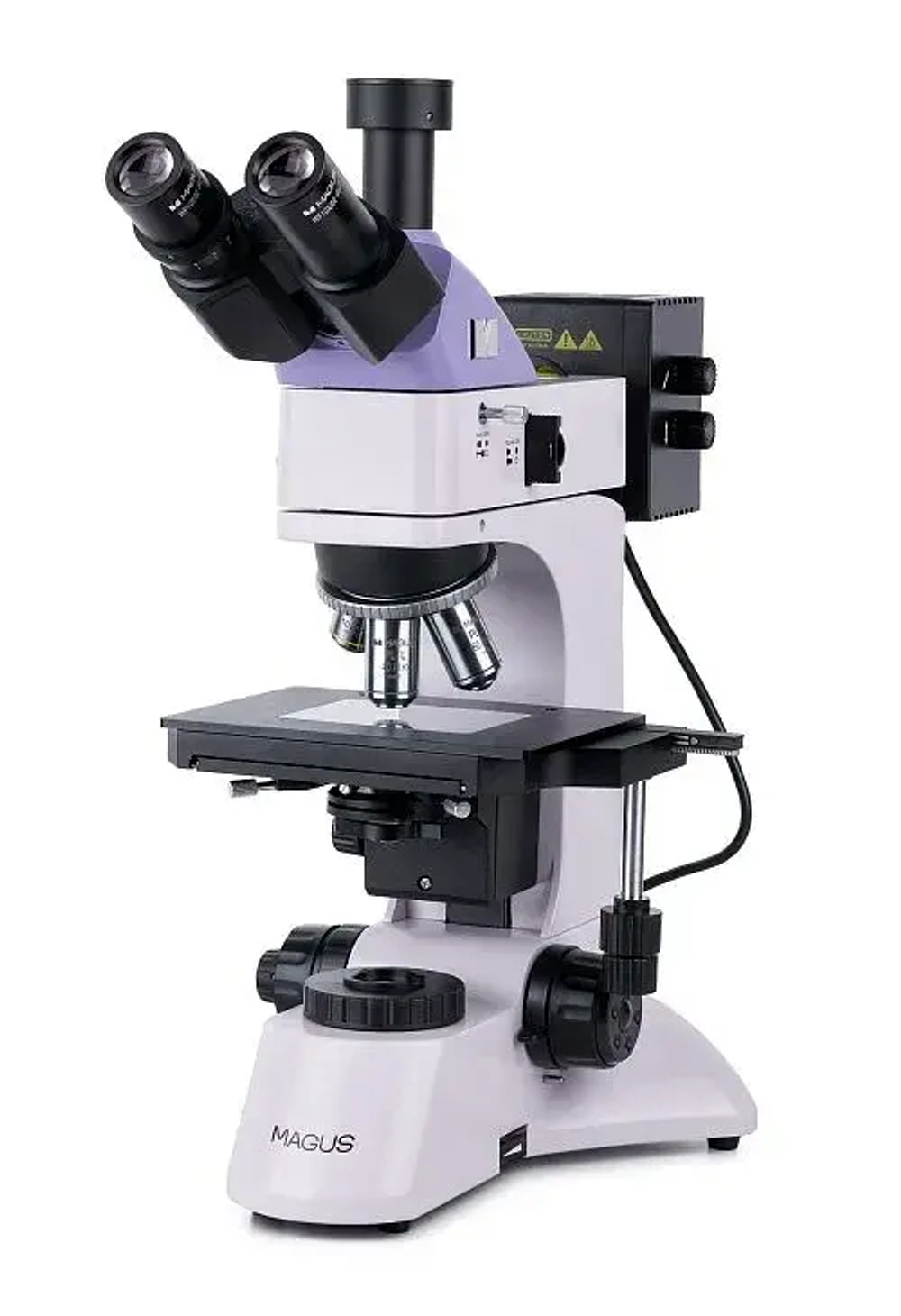

Микроскоп тринокулярный, т. е. для установки цифровой камеры (не включена в комплект) предусмотрен отдельный канал визуализации. При помощи делителя светового потока свет перенаправляется полностью на окуляры или на цифровую камеру. Наклон визуальной части в 30° удобен для длительной работы. На левом окулярном тубусе можно выполнять диоптрийную коррекцию.

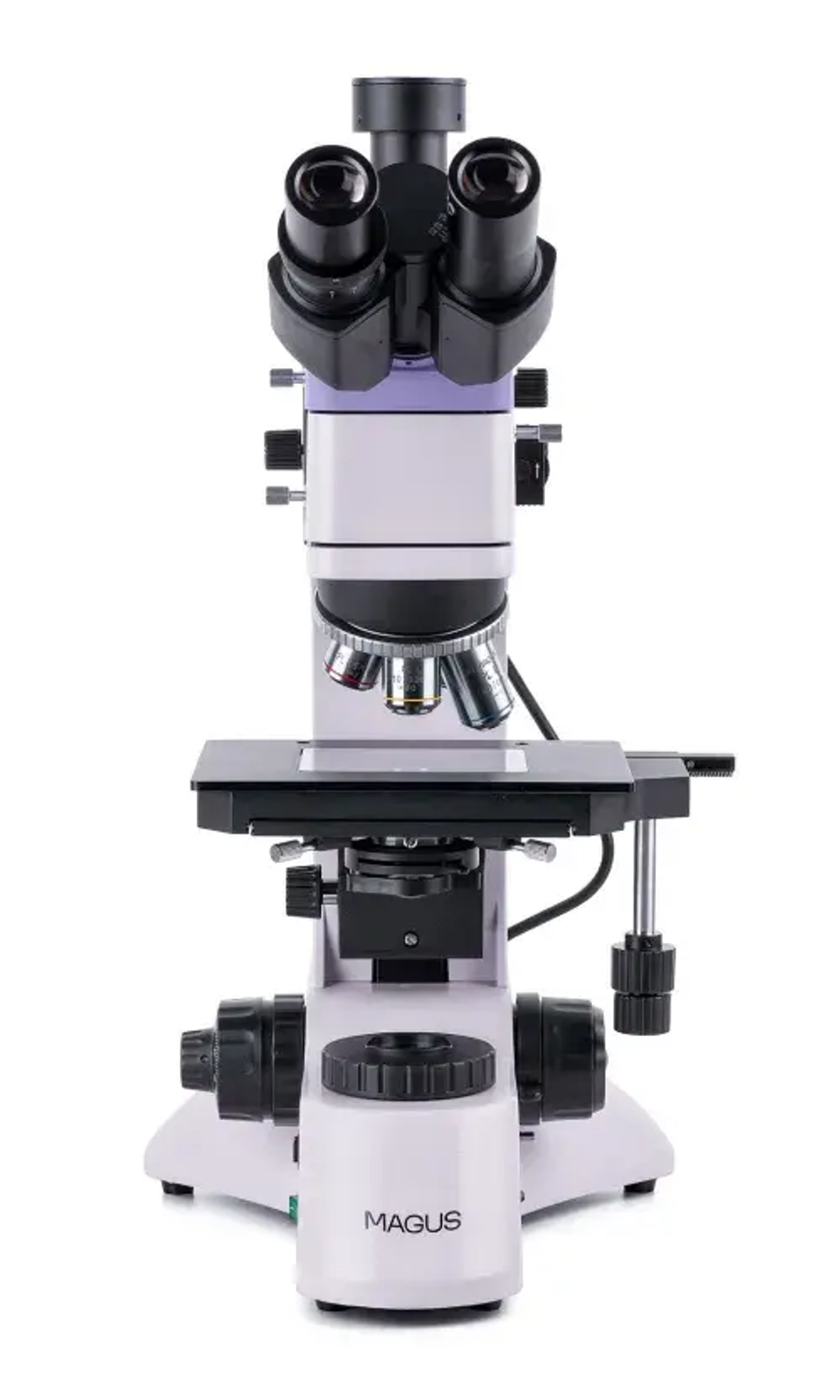

Увеличение микроскопа «из коробки» составляет от 50 до 600 крат, для расширения возможностей оптики используются опциональные окуляры и объективы. Револьверное устройство рассчитано на установку 5 объективов, 4 объектива уже включены в комплект. Объективы планахроматические, с увеличенным рабочим расстоянием, предназначенные для работы в светлом поле. Револьверное устройство повернуто «от наблюдателя», чтобы пользователь мог видеть рабочий объектив.
Система освещения

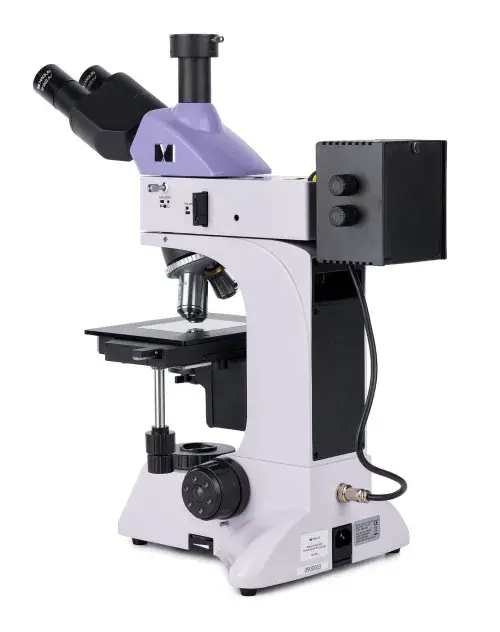

Осветительная система отраженного света включает галогенную лампу мощностью 30 Вт, встроенную полевую и апертурную диафрагмы, а также набор светофильтров и устройство простой поляризации. Таким образом, в отраженном свете доступен метод Кёлера и наблюдения в светлом поле и в поляризованном свете. Диафрагмы и осветитель центрируются. Яркость осветителя регулируется. Освещение осуществляется в теплом спектре, приятном для длительной работы.
Источником проходящего света также выступает галогенная лампа мощностью 30 Вт с регулировкой яркости. Есть апертурная диафрагма (в конденсоре) и полевая диафрагма, поэтому метод Кёлера доступен и для проходящего света. Конденсор Аббе дополнен откидной линзой для работы на объективах малой кратности. Положение конденсора регулируется по высоте и в горизонтальной плоскости.
Механика
Перемещение образца происходит путем перемещения предметного столика по двум осям. Стеклянная вставка предназначена для исследования полупрозрачных образцов. Размер образца не должен превышать 20 мм.
Резкость настраивают с помощью рукояток грубой и тонкой фокусировки. Блокиратор грубой фокусировки расположен с правой стороны корпуса, а регулятор жесткости хода – с левой. Рукоятки коаксиальны и перенесены ближе к основанию, чтобы во время настройки фокуса руки можно было положить на стол.
Аксессуары
Для микроскопа MAGUS Metal 600 разработана линейка полностью совместимых аксессуаров: объективов с увеличенным рабочим расстоянием, окуляров, калибровочных слайдов и цифровых камер.
Основные особенности:
- Исследование металлов, сплавов, полупроводниковых материалов на подготовленных плоскопараллельных шлифах
- Наблюдение полупрозрачных пленок и других объектов в проходящем свете
- Насадка с бинокулярной визуальной частью и каналом визуализации для установки видеоокуляра
- 30-ваттные галогенные лампы обеих осветительных систем
- В отраженном свете: устройство простой поляризации, центрируемый источник света, апертурная и полевая диафрагмы, светофильтры, возможность настройки освещения по Кёлеру
- В проходящем свете: конденсор Аббе с откидной линзой, апертурная и полевая диафрагмы
- Дополнительные окуляры и объективы для расширения возможностей микроскопа

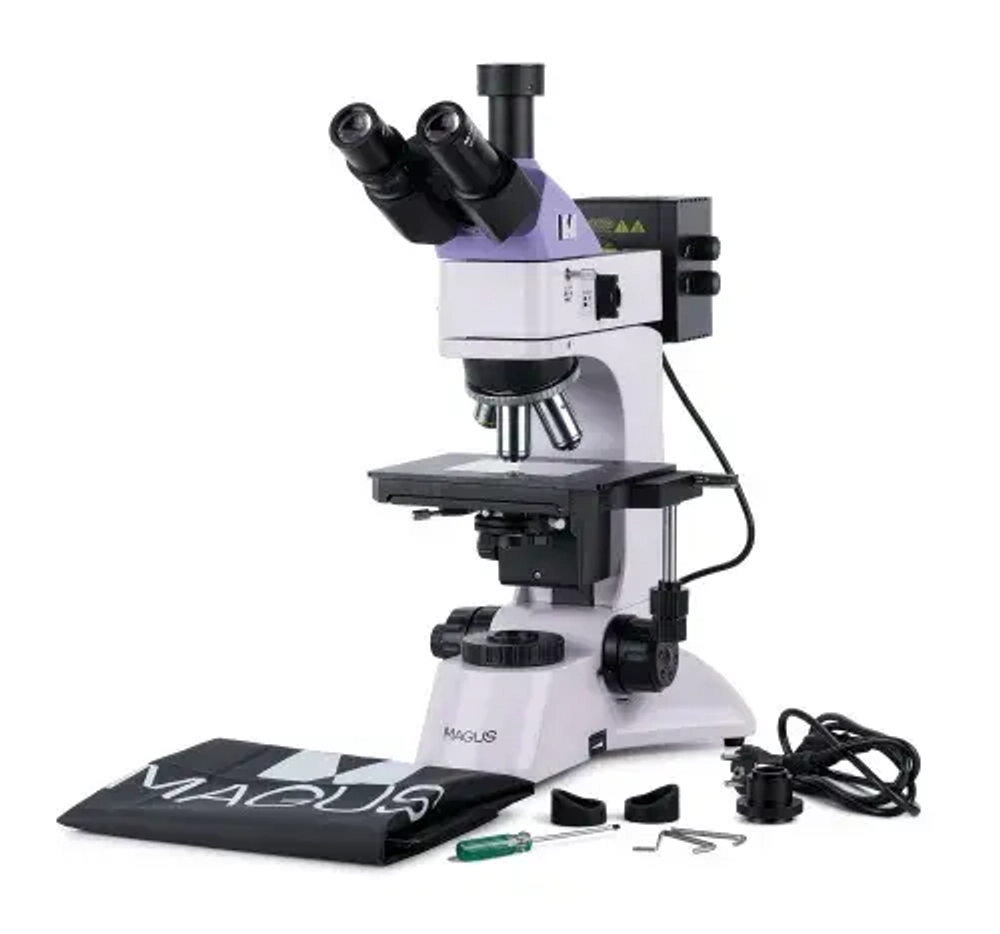

Комплектация:
- Штатив со встроенным источником электропитания, источником проходящего света и конденсорным устройством, механизмом фокусировки, предметным столиком и револьверным устройством крепления объективов
- Осветитель отраженного света – насадка с фонарем лампы
- Тринокулярная визуальная насадка
- Объектив-планахромат, рассчитанный на бесконечность: PL L5х/0,12 WD 26,1 мм
- Объектив-планахромат, рассчитанный на бесконечность: PL L10x/0,25 WD 20,2 мм
- Объектив-планахромат, рассчитанный на бесконечность: PL L40х/0,60 WD: 3,98 мм
- Объектив-планахромат, рассчитанный на бесконечность: PL L60x/0,70 WD: 2,08 мм
- Окуляр 10x/22 мм с удаленным зрачком (2 шт.)
- Прозрачная вставка в столик
- Адаптер C-mount 1х
- Ключ-шестигранник
- Сетевой шнур питания для микроскопа
- Кабель осветителя отраженного света
- Пылезащитный чехол
- Инструкция по эксплуатации и гарантийный талон
Поставляются по дополнительному заказу:
- Окуляр 10x/22 мм со шкалой
- Окуляр 12,5x/14 мм (2 шт.)
- Окуляр 15х/15 мм (2 шт.)
- Окуляр 20х/12 мм (2 шт.)
- Окуляр 25х/9 мм (2 шт.)
- Объектив-планахромат, рассчитанный на бесконечность: PL L20х/0,40 WD 8,80 мм
- Объектив-планахромат, рассчитанный на бесконечность: PL L50х/0,70 WD 3,68 мм
- Объектив-планахромат, рассчитанный на бесконечность: PL L80x/0,80 WD: 1,25 мм
- Объектив-планахромат, рассчитанный на бесконечность: PL L100х/0,85 (сухой) WD 0,40 мм
- Цифровая камера
- Калибровочный слайд
Характеристики
| Страна | КНР для ПАО «Левенгук» (Россия) |
| Бренд | MAGUS (Магус) |
| Гарантия | 5 лет |
| Размер упаковки (ДxШxВ) | 35x30x75 см |
| Вес упаковки | 14.5 кг |
| Тип | световые/оптические, металлографические |
| Тип насадки | тринокулярная |
| Насадка | Зидентопф |
| Угол наклона окулярной насадки | 30° |
| Диапазон увеличения, крат | 50 — 600 |
| Увеличение, крат (опционально) | 50–1000/1250/1500/2000/2500 |
| Диаметр окулярной трубки, мм | 30 |
| Окуляры | 10x/22, удаленный зрачок 10 мм (*опция: 10x/22 мм со шкалой, 12,5x/14 мм, 15x/15 мм, 20x/12 мм, 25x/9 мм) |
| Объективы | планахроматические, скорректированные на бесконечность: PL L5x/0,12, PL L10x/0,25, PL L40x/0,60, PL L60x/0,70; парфокальная высота 45 мм (*опция: PL L20x/0,40, PL L50x/0,70, PL L80x/0,80, PL L100x/0,85 (сухой)) |
| Револьверное устройство | на 5 объективов |
| Рабочее расстояние, мм | 26,1 (5x); 20,2 (10x); 3,98 (40x); 2,08 (60x); 8,80 (20х); 3,68 (50х); 1,25 (80х); 0,40 (100х) |
| Межзрачковое расстояние, мм | 48 — 75 |
| Предметный столик, мм | 210x140 |
| Диапазон перемещения предметного столика, мм | 75/50 |
| Характеристики предметного столика | двухкоординатный механический, со стеклянной прямоугольной вставкой |
| Возможность диоптрийной коррекции, D | ±5 (на левом тубусе) |
| Конденсор | проходящий свет: центрируемый и регулируемый по высоте конденсор Аббе NA 1,25 с регулируемой апертурной диафрагмой и откидной линзой; тип крепления «под винт» |
| Фокусировка | коаксиальная, грубая (25 мм, с механизмами блокировки и регулировки жесткости) и тонкая (0,002 мм) |
| Подсветка | галогенная |
| Регулировка яркости | ✓ |
| Источник питания | 220±22 В, 50 Гц, сеть переменного тока |
| Тип лампы подсветки | отраженный и проходящий свет: 12 В/30 Вт |
| Светофильтры | зеленый, голубой, желтый, матовый |
| Диапазон рабочих температур, °С | 5...+35 |
| Дополнительно | встроенный анализатор и съемный поляризатор |
| Уровень пользователя | для опытных, для профессионалов |
| Уровень сложности сборки и настройки | сложно |
| Назначение | металлографические |
| Расположение подсветки | комбинированная |
| Метод исследования | светлое поле, поляризация |
| Чехол/кейс/сумка в комплекте | чехол пылезащитный |
| Вес, кг | 11 |
