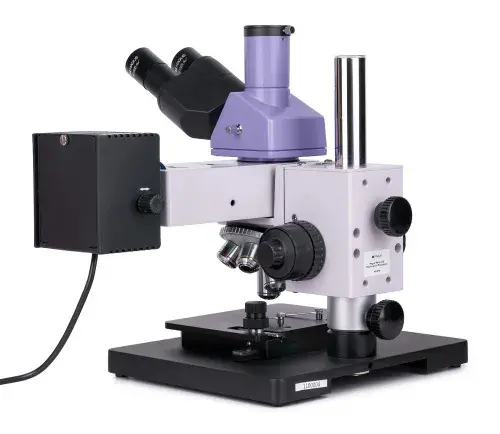

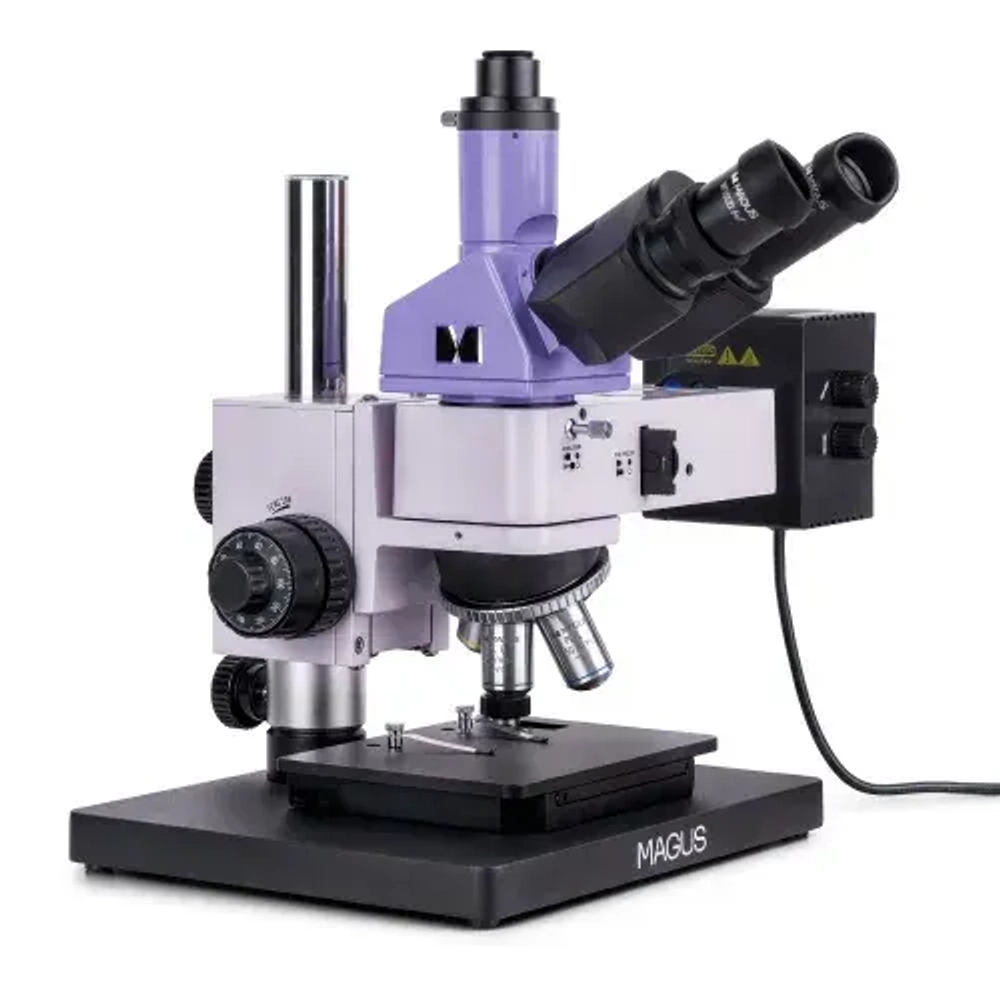

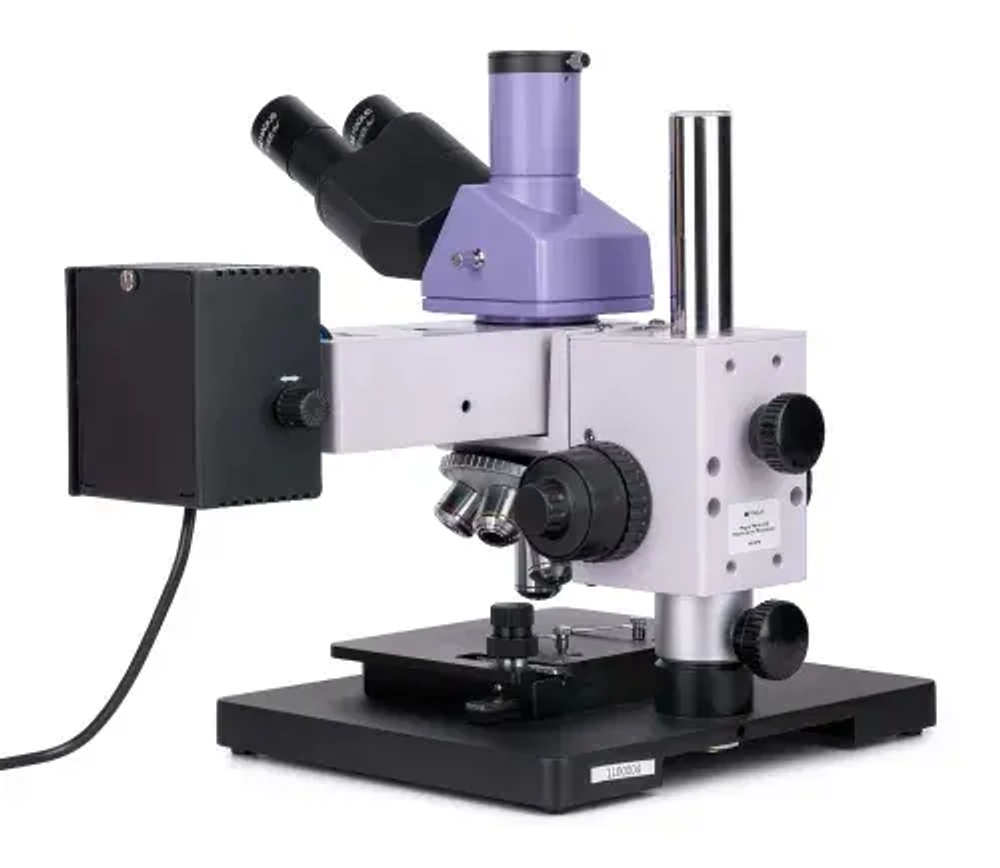

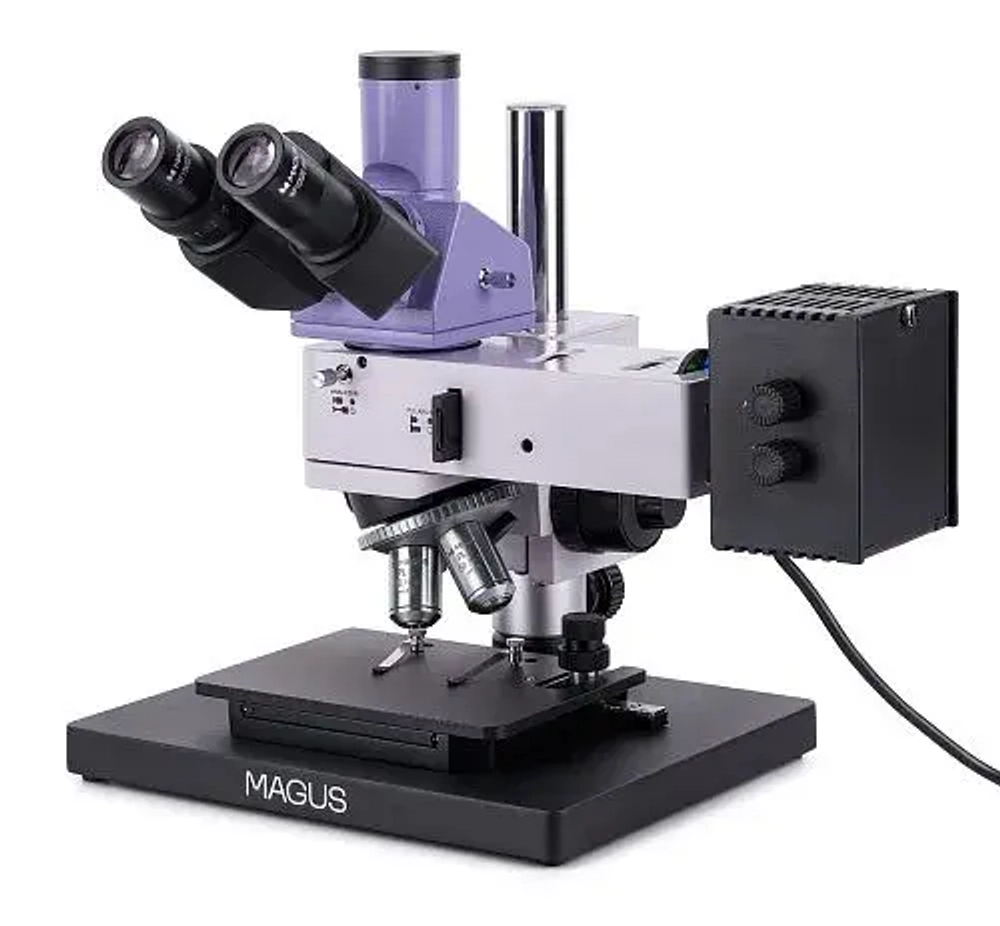

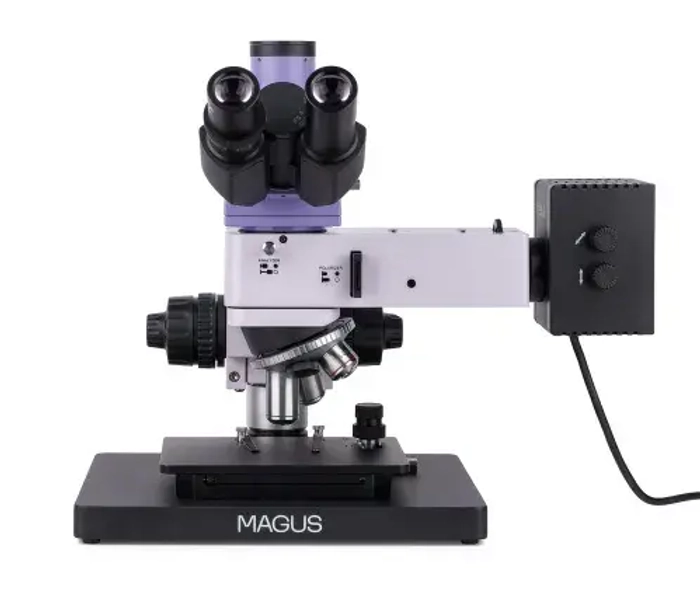

MAGUS Metal 630 – металлографический микроскоп на штативе оригинальной конструкции. С его помощью можно исследовать микроструктуру непрозрачных образцов – металлов, сплавов, полупроводниковых материалов – любой высоты и геометрии. Освещение рабочей области осуществляется галогенной лампой (отраженный свет), наблюдения ведутся в светлом поле и в поляризованном свете. Микроскоп имеет небольшие размеры и без труда помещается в малогабаритную мебель, может использоваться в ограниченном пространстве. Прибор востребован на предприятиях промышленности, в лабораториях контроля качества, в высших учебных заведениях.
Микроскоп в работе »
Оптическая схема
Микроскоп оснащен тринокулярной насадкой с бинокулярным визуальным узлом, наклоненным на 30° для удобных наблюдений. Цифровая камера (нет в комплекте) устанавливается в вертикальный окулярный тубус, на нее можно перенаправить 100% света. Изменив положение делителя светового потока, можно вернуть весь свет обратно в окуляры. Для настройки оптики под зрение наблюдателя используется кольцо диоптрийной подвижки на левом окулярном тубусе.
Комплектные планахроматические объективы светлого поля имеют увеличенное рабочее расстояние. Они занимают 4 гнезда в револьверном устройстве, в оставшееся свободное гнездо можно установить дополнительный объектив и получить еще одно увеличение.
Система освещения
Источником отраженного света выступает мощная (30 Вт) галогенная лампа «теплого» цветового спектра. Освещение не утомляет зрение, даже если работа с микроскопом затягивается на долгие часы. Источник света центрируется, а яркость подсветки регулируется. В осветительную систему также входят светофильтры, центрируемые апертурная и полевая диафрагмы и устройство поляризации. Есть возможность настраивать освещение по Кёлеру.
Механика
Исследование небольших объектов осуществляется на предметном столике. Рукоятки грубой и тонкой фокусировки находятся с обеих сторон корпуса, есть регулировка жесткости грубой фокусировки.
Аксессуары
Для микроскопа можно приобрести совместимые аксессуары: окуляры, объективы с увеличенным рабочим расстоянием, калибровочные слайды, цифровые камеры.
Основные особенности:
- Исследование образцов любой геометрии и высоты в отраженном свете методами светлого поля и поляризации
- Тринокулярная визуальная насадка с каналом визуализации для установки камеры, делитель светового потока направляет 100% света на окуляры или камеру
- Источник света – 30-ваттная галогенная лампа регулируемой яркости с питанием от сети
- Настройка освещения по Кёлеру, наличие светофильтров, центровка полевой и апертурной диафрагм и источника света
- Оригинальная конструкция штатива, компактное исполнение корпуса, возможность установки в малогабаритную мебель
- Большой выбор совместимых аксессуаров

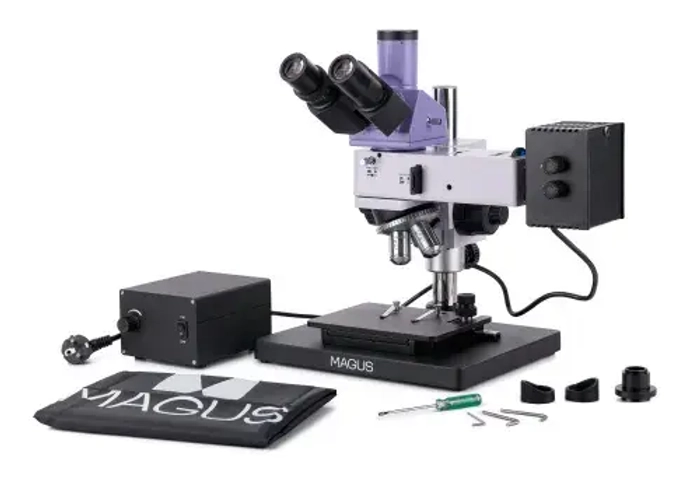

Комплектация:
- Штатив с механизмом фокусировки, предметным столиком и револьверным устройством крепления объективов
- Осветитель отраженного света – насадка с фонарем лампы
- Тринокулярная визуальная насадка
- Объектив-планахромат, рассчитанный на бесконечность: PL L5х/0,12 WD 26,1 мм
- Объектив-планахромат, рассчитанный на бесконечность: PL L10x/0,25 WD 20,2 мм
- Объектив-планахромат, рассчитанный на бесконечность: PL L20х/0,40 WD 8,80 мм
- Объектив-планахромат, рассчитанный на бесконечность: PL L50х/0,70 WD 3,68 мм
- Окуляр 10x/22 мм с удаленным зрачком (2 шт.)
- Адаптер C-mount 1х
- Ключ-шестигранник
- Блок питания
- Сетевой шнур питания
- Кабель осветителя отраженного света
- Пылезащитный чехол
- Инструкция по эксплуатации и гарантийный талон
Поставляются по дополнительному заказу:
- Окуляр 10x/22 мм со шкалой
- Окуляр 12,5x/14 мм (2 шт.)
- Окуляр 15х/15 мм (2 шт.)
- Окуляр 20х/12 мм (2 шт.)
- Окуляр 25х/9 мм (2 шт.)
- Объектив-планахромат, рассчитанный на бесконечность: PL L40х/0,60 WD: 3,98 мм
- Объектив-планахромат, рассчитанный на бесконечность: PL L60x/0,70 WD: 2,08 мм
- Объектив-планахромат, рассчитанный на бесконечность: PL L80x/0,80 WD: 1,25 мм
- Объектив-планахромат, рассчитанный на бесконечность: PL L100х/0,85 (сухой) WD 0,40 мм
- Цифровая камера
- Калибровочный слайд
Характеристики
| Страна | КНР для ПАО «Левенгук» (Россия) |
| Бренд | MAGUS (Магус) |
| Гарантия | 5 лет |
| Размер упаковки (ДxШxВ) | 39x37x73 см |
| Вес упаковки | 19.5 кг |
| Тип | световые/оптические, металлографические |
| Тип насадки | тринокулярная |
| Насадка | Зидентопф |
| Угол наклона окулярной насадки | 30° |
| Диапазон увеличения, крат | 50 — 500 |
| Увеличение, крат (опционально) | 50–1000/1250/1500/2000/2500 |
| Диаметр окулярной трубки, мм | 30 |
| Окуляры | 10x/22, удаленный зрачок 10 мм (*опция: 10x/22 мм со шкалой, 12,5x/14 мм, 15x/15 мм, 20x/12 мм, 25x/9 мм) |
| Объективы | планахроматические, скорректированные на бесконечность: PL L5x/0,12, PL L10x/0,25, PL L20x/0,40, PL L50x/0,70; парфокальная высота 45 мм (*опция: PL L40x/0,60, PL L60x/0,70, PL L80x/0,80, PL L100x/0,85 (сухой)) |
| Револьверное устройство | на 5 объективов |
| Рабочее расстояние, мм | 26,1 (5x); 20,2 (10x); 3,98 (40x); 2,08 (60x); 8,80 (20х); 3,68 (50х); 1,25 (80х); 0,40 (100х) |
| Межзрачковое расстояние, мм | 48 — 75 |
| Предметный столик, мм | 185x140 |
| Диапазон перемещения предметного столика, мм | 35/30 |
| Характеристики предметного столика | двухкоординатный механический столик; размер основания микроскопа: 300x240 мм |
| Возможность диоптрийной коррекции, D | ±5 (на левом тубусе) |
| Диафрагма | встроенные апертурная и полевая |
| Фокусировка | коаксиальная, грубая (с механизмом регулировки жесткости) и тонкая (0,002 мм) |
| Подсветка | галогенная |
| Регулировка яркости | ✓ |
| Источник питания | 220±22 В, 50 Гц, сеть переменного тока |
| Тип лампы подсветки | 12 В / 30 Вт |
| Светофильтры | зеленый, голубой, желтый, матовый |
| Диапазон рабочих температур, °С | 5...+35 |
| Дополнительно | встроенный анализатор и съемный поляризатор |
| Уровень пользователя | для опытных, для профессионалов |
| Уровень сложности сборки и настройки | сложно |
| Назначение | металлографические |
| Расположение подсветки | верхняя |
| Метод исследования | светлое поле, поляризация |
| Чехол/кейс/сумка в комплекте | чехол пылезащитный |
