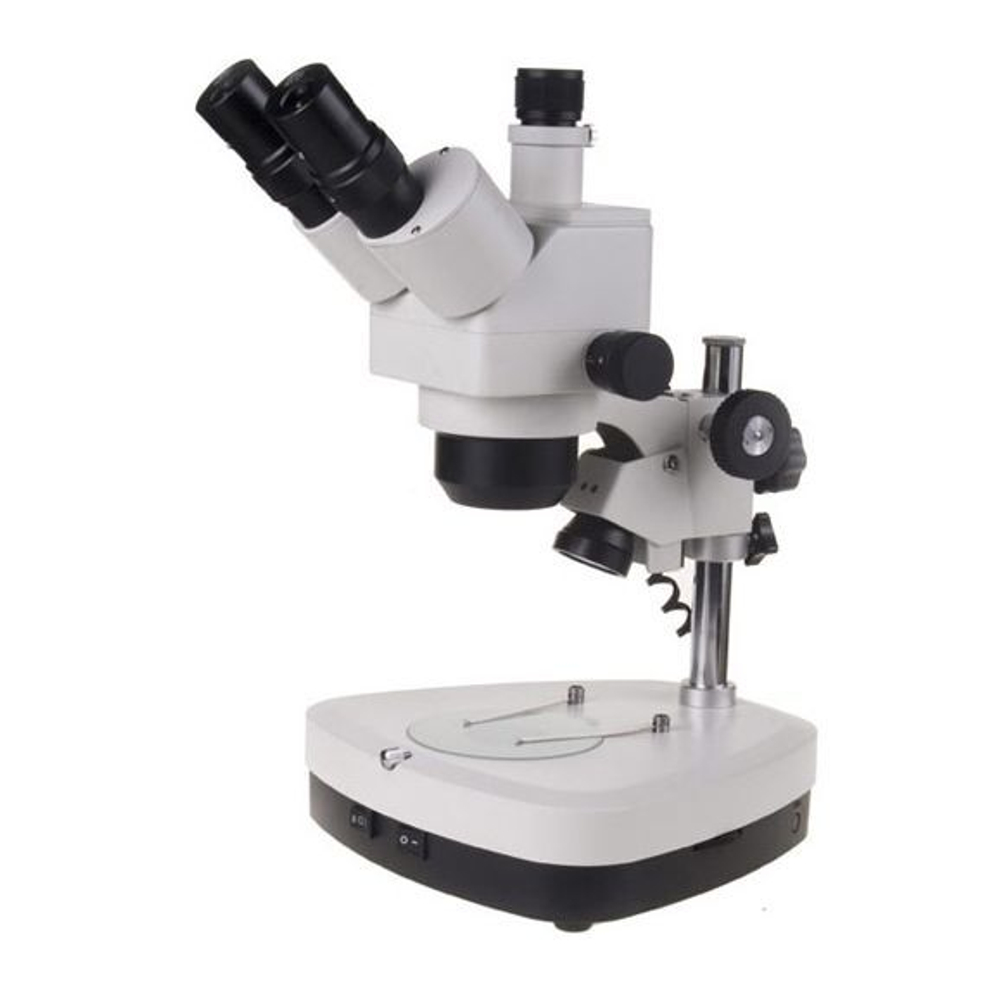

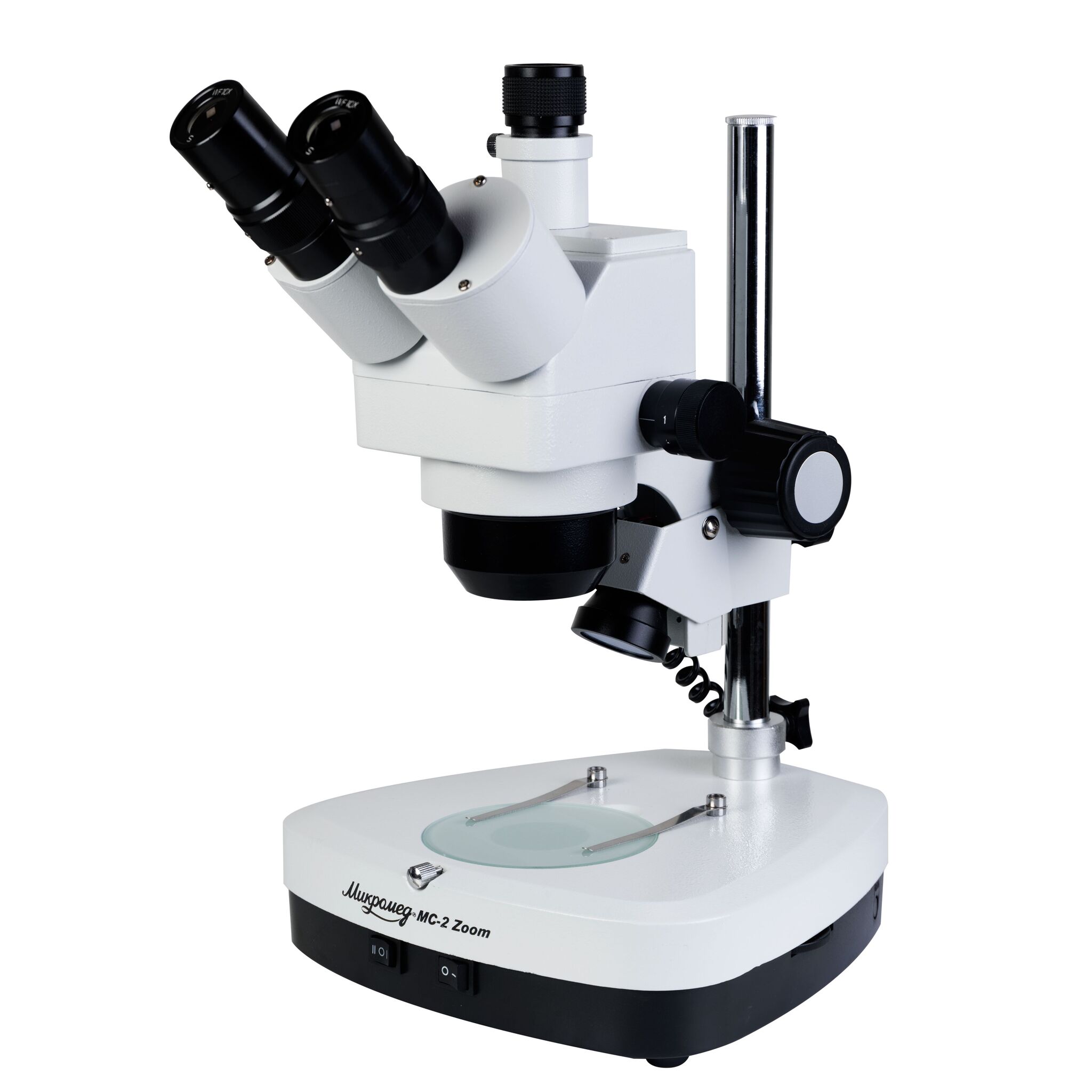

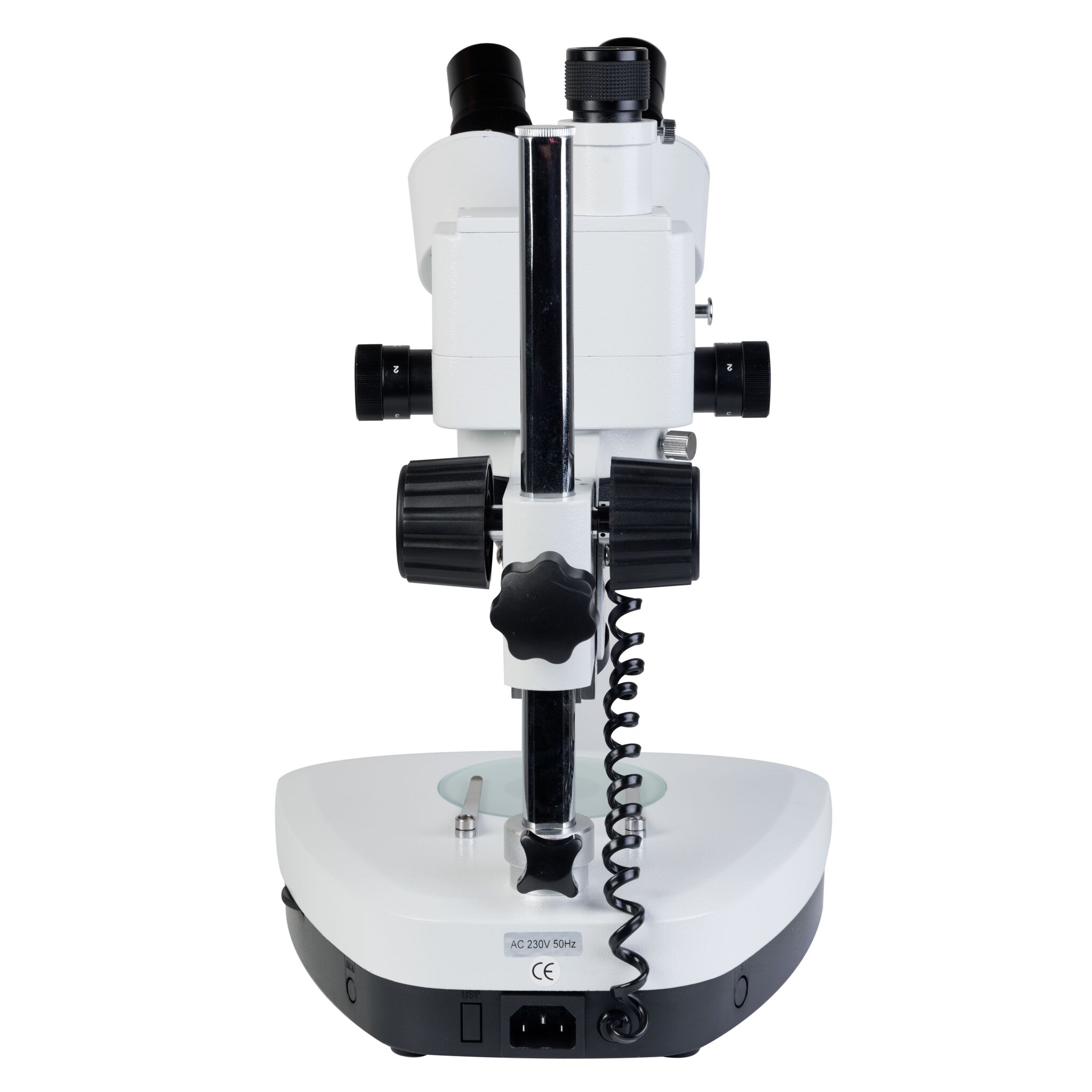

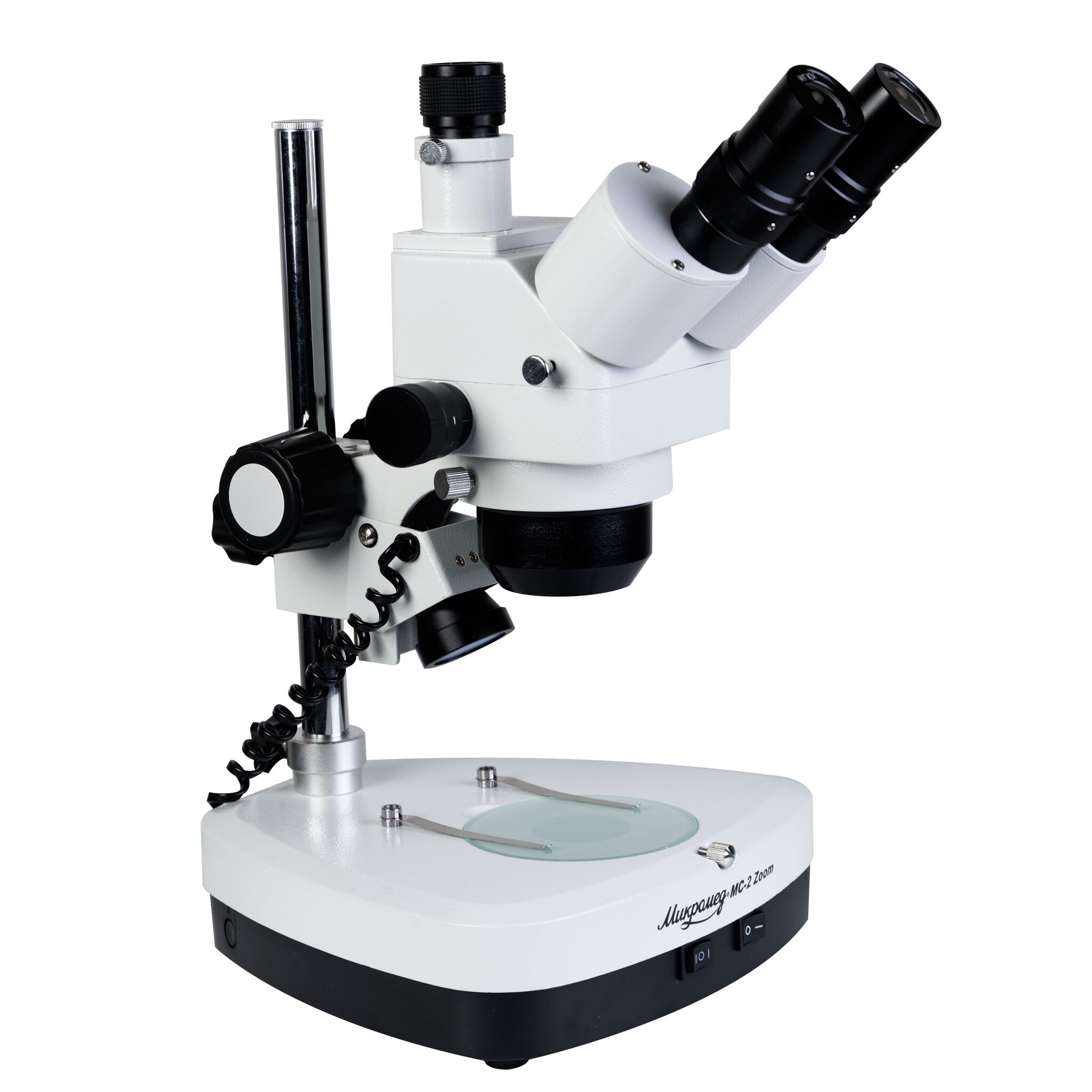

Микроскоп стереоскопический МС-2-ZOOM вар.2CR предназначен для наблюдения прямого, неперевернутого изображения объемных объектов. С его помощью могут выполняться различные тонкие работы, требующие точной координации глаз и рук наблюдателя, например, при монтаже микроэлектронных компонентов или при изготовлении микропрепаратов для биологических исследований.
Точная оптика
Высокое качество изображения, создаваемое стереомикроскопами МИКРОМЕД с переменным увеличением, определяется точно рассчитанными и изготовленными объективами с переменным увеличением – ZOOM. Благодаря их сложной конструкции с исправленными аберрациями и специальным сортам оптического стекла достигается высокая резкость и яркость изображения во всем диапазоне увеличений. Благодаря этому, наблюдатель видит отличное трехмерное изображение, вне зависимости от положения барабанчика изменения увеличения, как при наблюдении в окуляры, так и при записи с помощью камеры.
Микроскоп входит в линейку стереоскопических микроскопов торговой марки Микромед, отличающихся высоким качеством оптических и механических деталей, точной сборкой и прецизионной настройкой каждого микроскопа.
Независимая цифра
Визуальная насадка тринокулярного типа позволяет устанавливать в третий тубус камеру – цифровой видеоокуляр для вывода изображения на внешний монитор и для записи фото и видео файлов. Посадочный диаметр тубуса - 23,2 мм, это позволяет устанавливать камеру напрямую, без использования дополнительных переходников. Камера в комплект микроскопа МС-2-ZOOM вар.2CR не входит и приобретается отдельно.
Универсальная подсветка
Стереомикроскоп предназначен для проведения исследований в отраженном и проходящем свете. Для подсветки предмета предназначены встроенные в его конструкцию осветители с низковольтными галогенными лампами. Осветитель отраженного света встроен в штатив и имеет линзовый коллектор в оправе, что позволяет получать яркой равномерное пятно в плоскости предмета. Осветитель проходящего света для обеспечения равномерности освещения снабжен матовым рассеивателем и встроен в основание. Блок питания осветителей расположен в основании микроскопа. При необходимости использовать дополнительный осветитель отраженного света, его можно выбрать из ассортимента дополнительных принадлежностей.
Прецизионная фокусировка
Для системы фокусировки микроскопа используется зубчато - реечный механизм с фиксатором. Плавность хода оптической головки микроскопа обеспечивает движение по направляющей «ласточкин хвост». Конструкция обеспечивает не только плавный ход и высокую точность настройки положения фокуса, но и предотвращает самопроизвольное опускание оптической головки.
Микроскоп имеет рабочее расстояние 85 мм, и оно не меняется при изменении увеличения как объективов, так и окуляров. Рабочее расстояние может варьироваться в пределах от 172 мм до 28 мм при использования дополнительных насадок на объективы, предназначенных для изменения диапазона увеличений.
Прослужит долго
Основание микроскопа и корпус визуальной насадки изготовлены методом литья под давлением из алюминиевого сплава, штатив из стали с гальваническим покрытием хромом. Это гарантирует отсутствие люфтов, стабильность настроек и длительный срок службы микроскопа.
ОСОБЕННОСТИ:
- Стереомикроскоп создает прямое изображение наблюдаемого объекта.
- Визуальная насадка снабжена каналом визуализации - дополнительным тубусом для камеры.
- Микроскоп имеет переменное увеличение в диапазоне от 10х до 40х.
- Применение насадок на объективы позволяет расширить диапазон увеличений от 2,5х до 160 х.
- Увеличенное до 85 мм рабочее расстояние микроскопа позволяет комфортно исследовать крупные объекты.
- При использовании с микроскопом приобретаемых отдельно оптических окуляров 5х, 15х и 20х, диапазон увеличений составит соответственно 5х-20х, 15х-60х и 20х-80х.
- Микроскоп имеет оптическую схему Грену, все его оптические детали изготовлены из оптических стекол и имеют просветляющее покрытие. Это обеспечивает высокий контраст и резкость изображения, как при наблюдениив окуляры, так и при записи фото/видео файлов с окулярной камеры.
- Конструкция микроскопа позволяет регулировать межзрачковое расстояние и производится разворотом окулярных тубусов.
- Фокусировка микроскопа производится перемещением визуальной насадки по вертикали с помощью удобного двухстороннего маховика. Прецизионная точность фокусировки обеспечивается применением зубчато – реечного механизма.
- Основание микроскопа и корпус визуальной насадки изготовлены из алюминиевого сплава, штатив из хромированной стали.
Характеристики
| Микроскоп стерео МС-2-ZOOM вар.2CR | ||
| Стереоскопический | ||
| Оптическая схема - Грену | ||
| Изображение - прямое | ||
| Увеличение | ||
| В базовой комплектации - 10х…40х | ||
| С дополнительной оптикой - 2.5х…160х | ||
| Оптические насадки, дополнительно - 0.5х, 0.75х, 1.5х, 2х | ||
| Коэффициент зуммирования - 4х | ||
| Окуляры | ||
| В базовой комплектации - SWF 10х/23 | ||
| Дополнительно - | ||
| WF 5х/20, WF 15х/15, WF 20х/10, WF 10х/22 со шкалой | ||
| Визуальная насадка | ||
| Тринокулярная | ||
| Увеличение насадки - 1х | ||
| Поворотная на 360° | ||
| Угол наклона окулярных тубусов - 45⁰ | ||
| Межзрачковое расстояние - 55...75 мм | ||
| Посадочный диаметр окуляров - 30.5 мм | ||
| Диоптрийная настройка на обоих тубусах ±5 дптр | ||
| Посадочный диаметр оптической головки - 75 мм | ||
| Установка дополнительной камеры - | ||
| В канал визуализации Ø23.2 мм | ||
| Рабочее расстояние | ||
| В базовой комплектации - 85 мм | ||
| С дополнительной оптикой - 28…172 мм | ||
| Поле зрения | ||
| В базовой комплектации - 23…5.7 мм | ||
| С дополнительной оптикой - 46…1.3 мм | ||
| Механизм фокусировки | ||
| Рукоятки фокусировки с обеих сторон | ||
| Диапазон хода механизма фокусировки - 60 мм | ||
| Диапазон перемещения оптической головки - 205 мм | ||
| Штатив | ||
| Высота штанги - 300 мм | ||
| Диаметр штанги - 20 мм | ||
| Материал - полированная хромированная сталь | ||
| Осветитель проходящего света | ||
| Галогенная лампа 10Вт/12В с рефлектором | ||
| Синий конверсионный фильтр | ||
| Регулировка яркости - плавная 0…100% | ||
| Осветитель отраженного света | ||
| Галогенная лампа 10Вт/12В с рефлектором | ||
| Синий конверсионный фильтр | ||
| Регулировка яркости - плавная 0…100% | ||
| Предметные вставки | ||
| Полупрозрачная для проходящего света Ø95 мм | ||
| Черная / белая для отраженного света Ø95 мм | ||
| Условия эксплуатации | ||
| Диапазон рабочих температур +5… +40°C | ||
| Рабочий диапазон отн. влажности 20…90% | ||
| Питание - сеть переменного тока 230 В / 50 Гц | ||
| Массо-габаритные параметры | ||
| Размеры микроскопа (В х Г х Ш) | ||
| 570 макс х 240 х 240 | ||
| Масса микроскопа - 4.6 кг | ||
| Размеры упаковки - 300 х 370 х 460 мм | ||
| Масса в упаковке - 6.1 кг | ||
- Основание со встроенными источниками света (с регулировкой яркости) и блоком питания, с колонкой и механизмом фокусировки – 1 шт
- Оптическая головка тринокулярная на микроскопе – 1 шт
- Окуляр 10х (установлены в окулярных тубусах) – 2 шт
- Резьбовой переходник под видеоокуляр – 1 шт

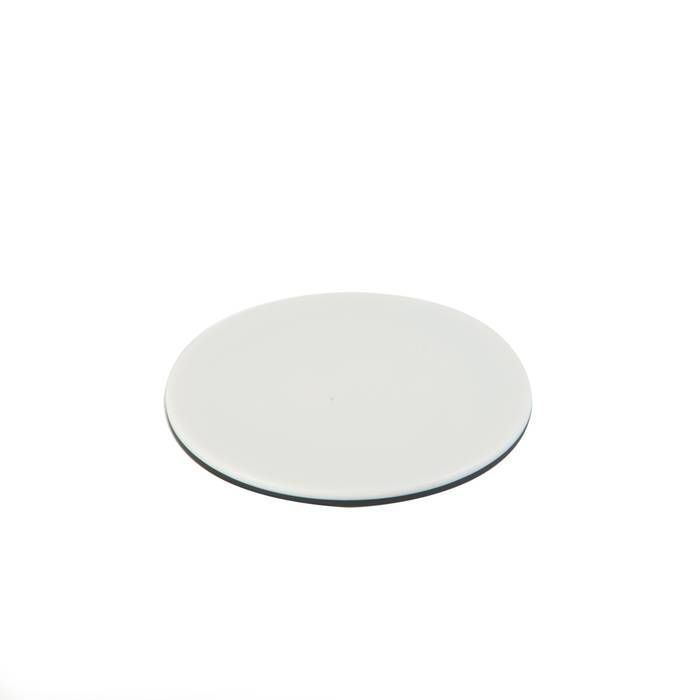

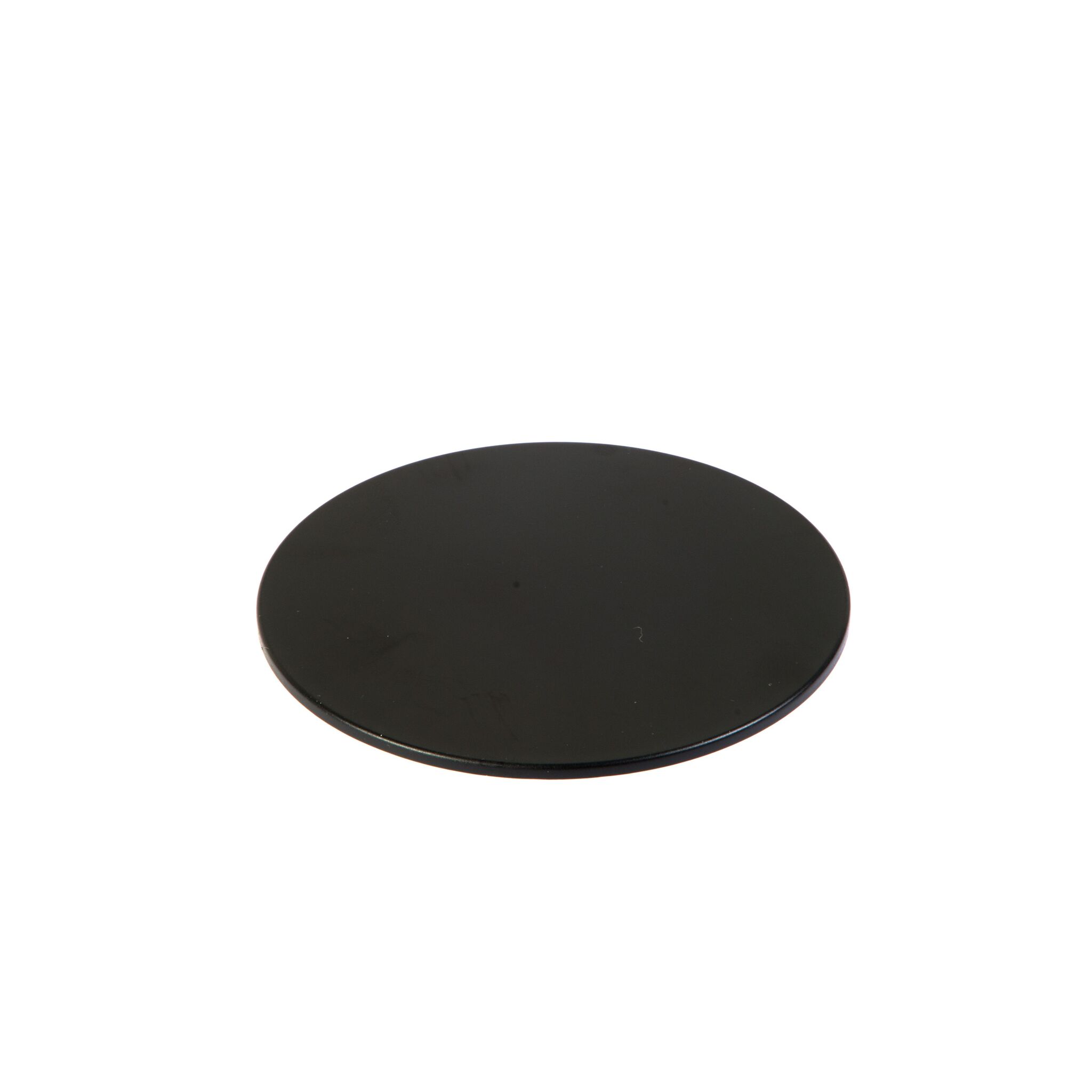

- Плата черно-белая 95 мм – 1 шт
- Плата стеклянная 95 мм (на микроскопе) – 1 шт
- Наглазники резиновые – 2 шт
- Кабель сетевой – 1 шт
- Светофильтр синий (установлены в осветителях на микроскопе) – 2 шт
- Лампа галогенная 12V 10W (одна установлена в микроскопе) – 2 шт
- Лампа 12V 10W с отражателем (установлена в микроскопе) – 1 шт
- Вставка плавкая 2А, 250 В (одна установлена в микроскопе) – 2 шт
- Чехол – 1 шт
- Руководство по эксплуатации и гарантийный талон
