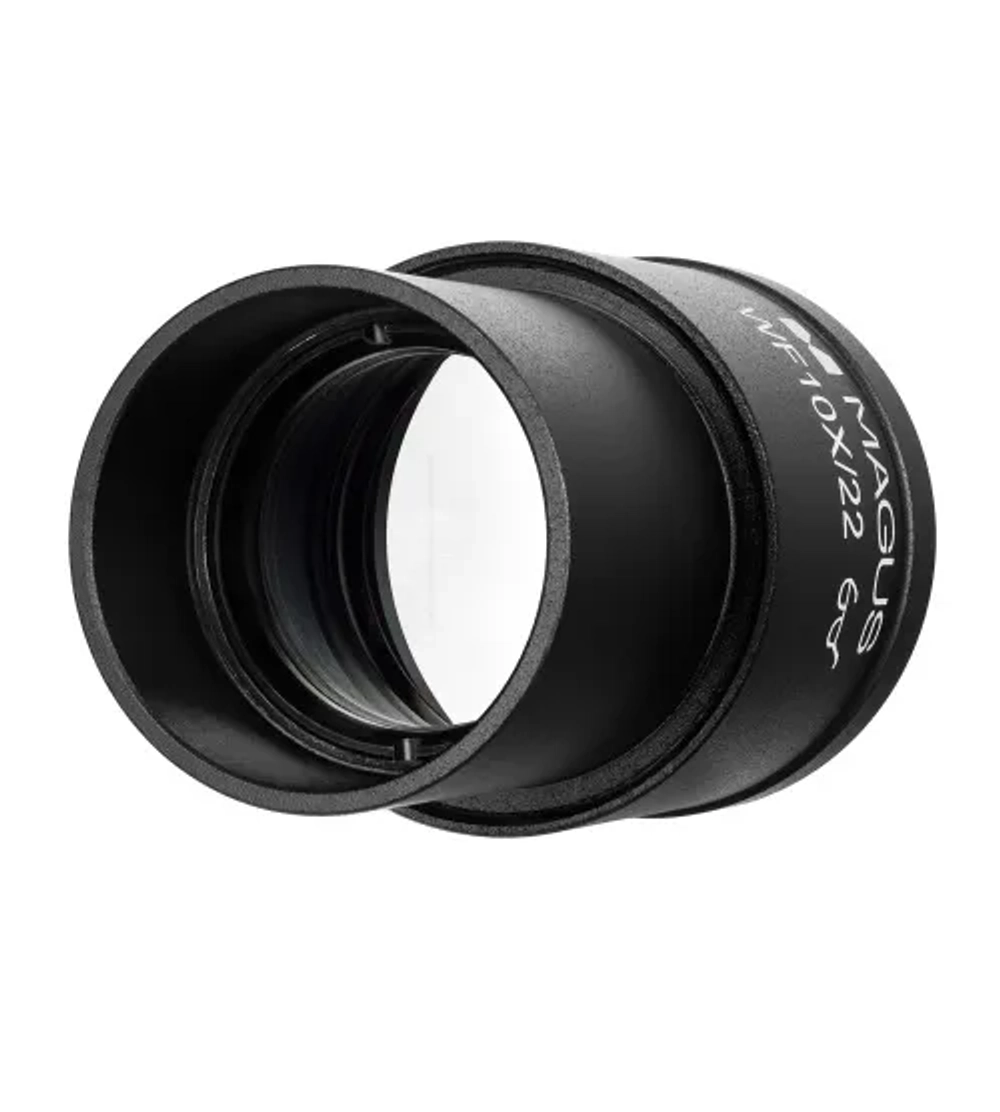

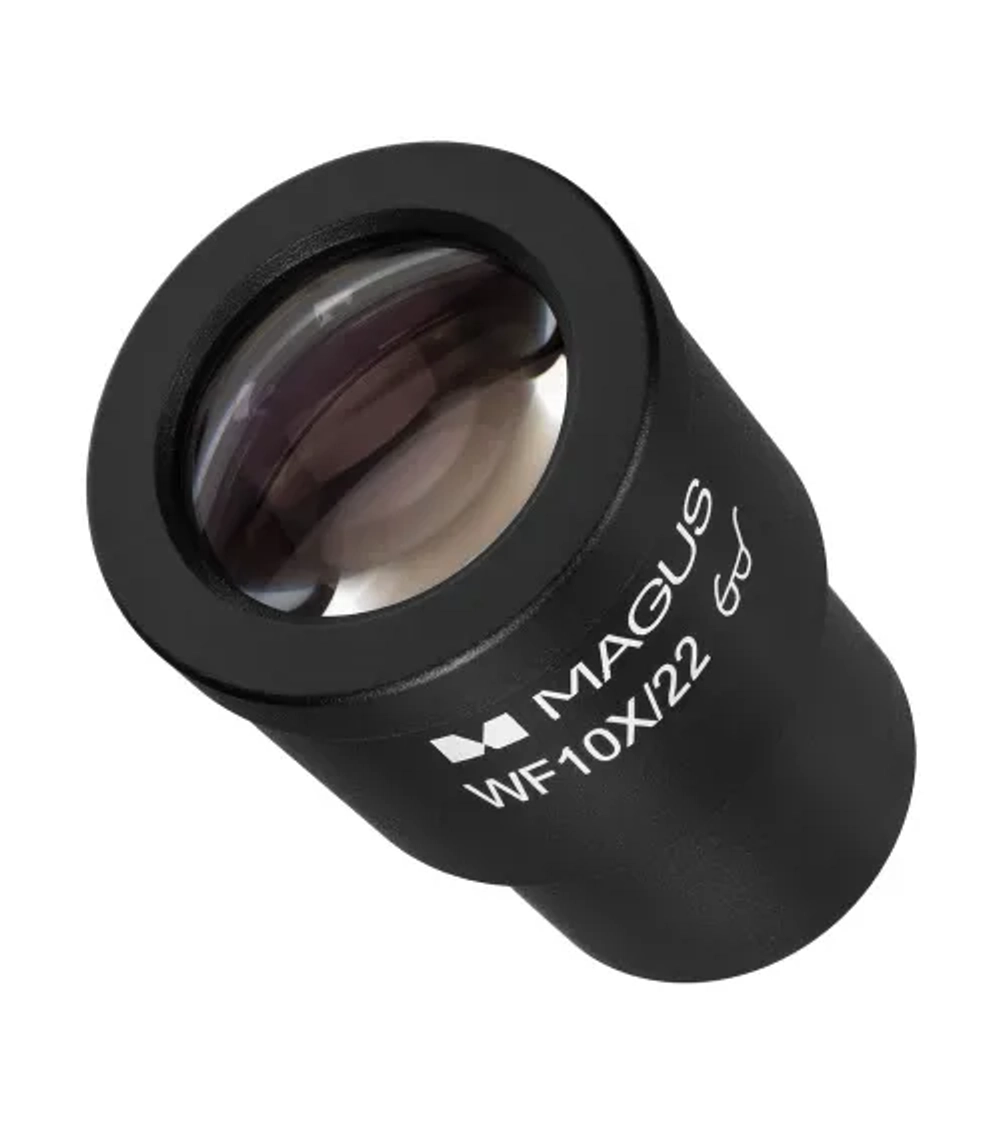

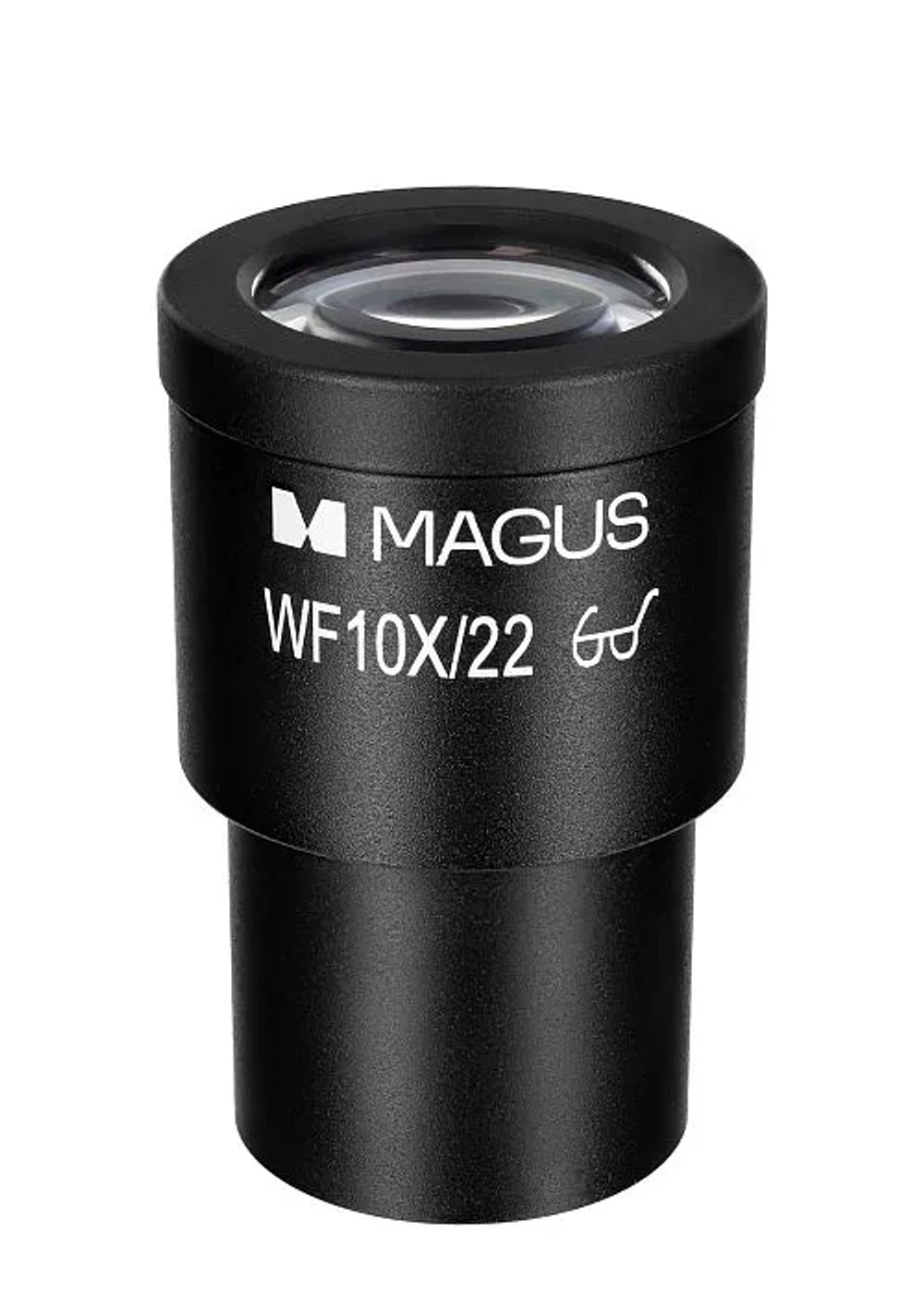

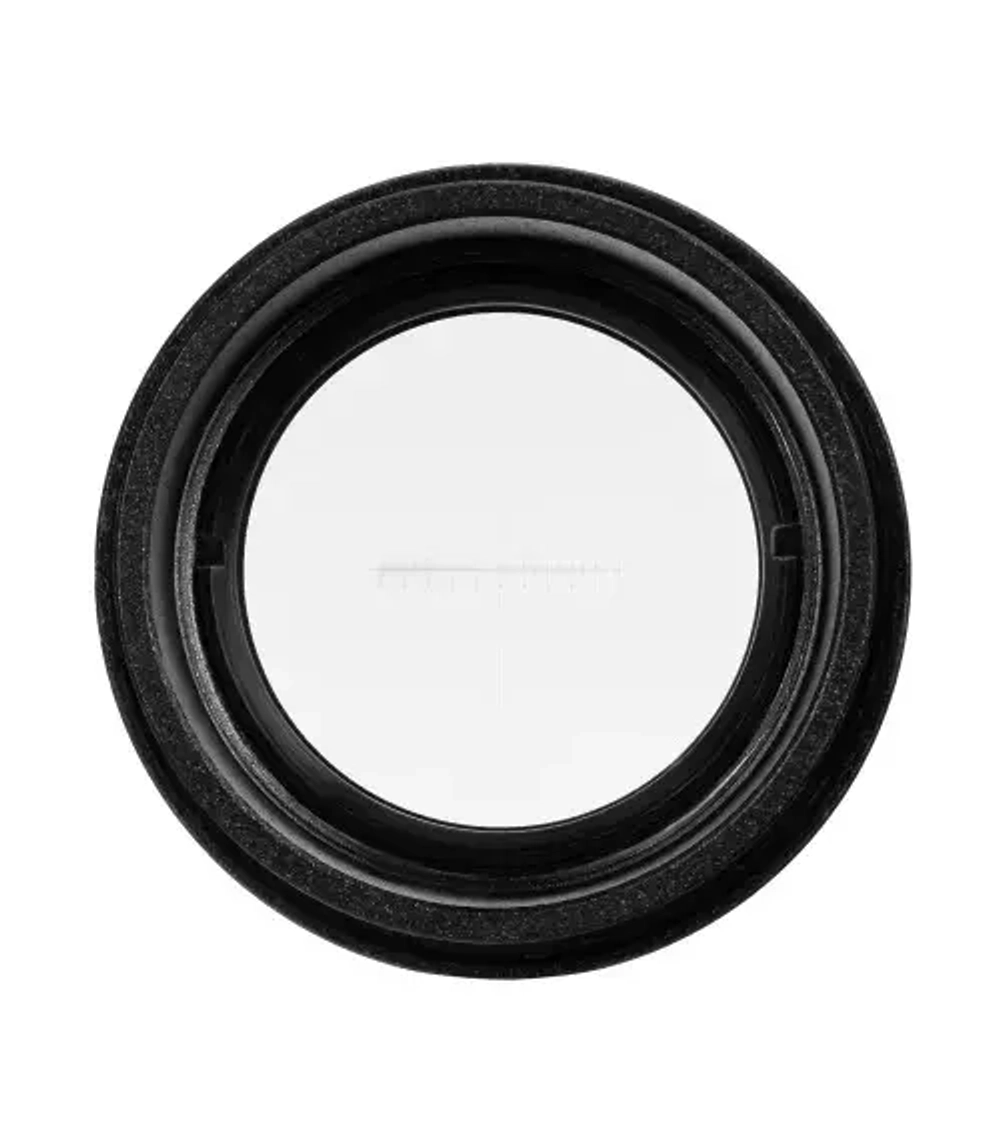

Измерительный окуляр с ценой деления шкалы 0,1 мм. Шкала находится в плоскости полевой диафрагмы. Размеры можно измерять в миллиметрах или в микронах. Шкалу надо откалибровать для каждого рабочего объектива с помощью калибровочного слайда. Цена деления слайда 0,01 мм. Его кладут на предметный столик и поворачивают окуляр так, чтобы деления шкал слайда и окуляра были параллельны друг другу.
Кроме этого, для каждого объектива высчитывают цену деления окулярной шкалы (E). Для этого на объективах с небольшой кратностью считают число делений шкалы окуляра, помещающихся в шкалу слайда. На объективах со средней и большой кратностью считают, сколько делений шкалы слайда помещается в окулярную шкалу.
Формула для расчета цены деления окулярной шкалы:
Е=ТL/A, где:
Т – цена деления шкалы микрометрического слайда (0,01 мм);
L – число делений шкалы слайда;
А – число делений шкалы окуляра.
После этого можно определить истинный линейный размер наблюдаемого объекта. Он будет равен длине объекта по окулярной шкале, умноженной на E.
Совместимость:
- Микроскоп биологический MAGUS Bio 250B
- Микроскоп биологический MAGUS Bio 250BL
- Микроскоп биологический MAGUS Bio 250T
- Микроскоп биологический MAGUS Bio 250TL
- Микроскоп биологический инвертированный MAGUS Bio V300
- Микроскоп биологический инвертированный MAGUS Bio V350
- Микроскоп металлографический MAGUS Metal 600
- Микроскоп металлографический MAGUS Metal 600 BD
- Микроскоп металлографический MAGUS Metal 630
- Микроскоп металлографический MAGUS Metal 630 BD
- Микроскоп металлографический MAGUS Metal 650
- Микроскоп металлографический MAGUS Metal 650 BD
- Микроскоп металлографический инвертированный MAGUS Metal V700
- Микроскоп металлографический инвертированный MAGUS Metal V700 BD
- Микроскоп люминесцентный MAGUS Lum 400
- Микроскоп люминесцентный MAGUS Lum 400L
- Микроскоп люминесцентный инвертированный MAGUS Lum V500
- Микроскоп люминесцентный инвертированный MAGUS Lum V500L
- Микроскоп поляризационный MAGUS Pol 800
Характеристики
| Страна | КНР для ПАО «Левенгук» (Россия) |
| Бренд | MAGUS (Магус) |
| Гарантия | 6 месяцев |
| Размер упаковки (ДxШxВ) | 4x7x4 см |
| Вес в упаковке | 0.09 кг |
| Материал линз | оптическое стекло |
| Увеличение, крат | 10 |
| Поле зрения, мм | 22 |
| Вынос выходного зрачка, мм | 10 |
| Возможность диоптрийной коррекции, D | нет |
| Посадочный диаметр, мм | 30 |
| Цена деления шкалы, мм | 0.1 |
| Корпус | медь |
