Основное назначение оптического прицела ПОСП 4x24 М
Оптический прицел ПОСП 4x24 М с модифицированной сеткой 1,8/1000 устанавливается на охотничьи карабины «Тигр» и СКС (с планкой Молот) для повышения эффективности стрельбы на малых и средних дистанциях.
Основные характеристики оптического прицела ПОСП 4x24 М
- Кратность 4x, угловое поле зрения 6°, 24-миллиметровый объектив
- Металлический влаго- и пылезащищённый корпус, стойкость к механическим нагрузкам и перепадам температур
- Для защиты оптики от запотевания внутреннее пространство заполняется азотом
- Крепление боковое «ласточкин хвост»
- Прицельная сетка с дальномерной шкалой 1,8/1000, вводом поправок на дальность и ветер
- Отключаемая подсветка сетки красного цвета
- Шаг шкал вертикальных и горизонтальных поправок: 1 основное деление соответствует перемещению СТП на 100 мм / 100 метров, возможность фиксации в промежуточных положениях между делениями (50 мм на 100 м).
- Возможность сбросить настройки на «ноль» или вернуть к заводским параметрам
Конструктивные особенности оптического прицела ПОСП 4x24 М

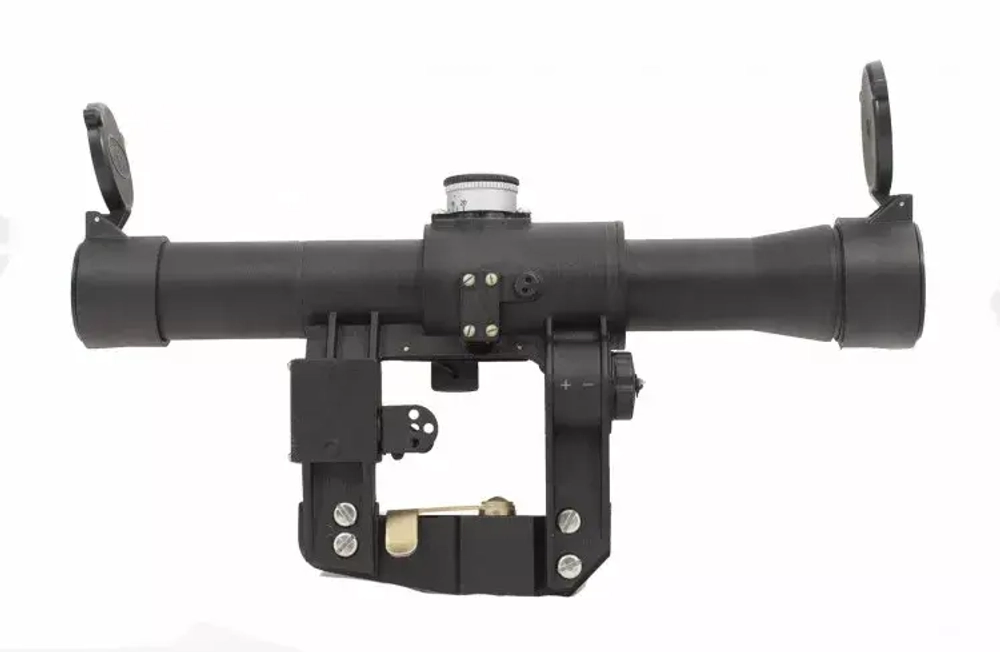

Прицел ПОСП 4x24 М устанавливается на оружие с боковой планкой «ласточкин хвост» и закрепляется зажимным рычагом. Конструкция устойчива к механическим нагрузкам и перепадам температур, защищена от пыли и атмосферных осадков. Для предотвращения внутреннего запотевания линз корпус заполняется осушенным азотом.

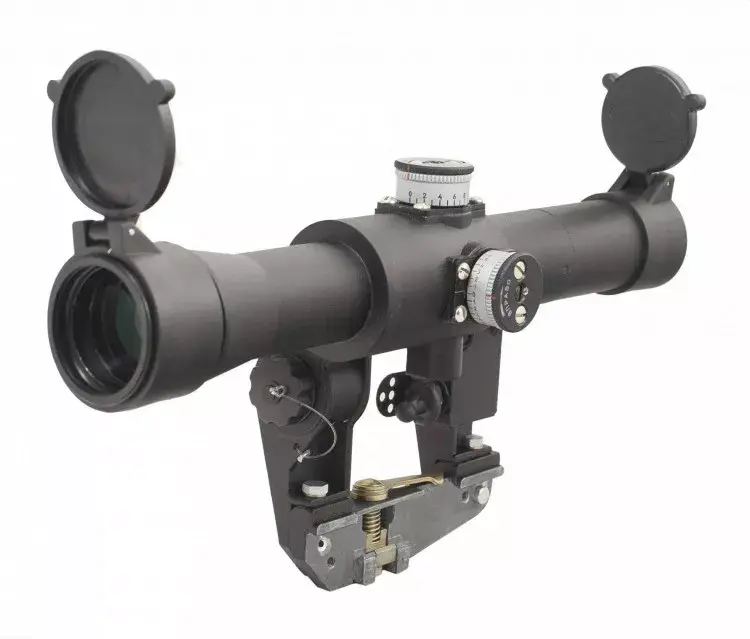

Барабанчики ввода поправок по горизонту и вертикали имеют шкалу с шагом 10см / 100 метров с промежуточными положениями между делениями (1 клик – 50 мм / 100 метров). Для сброса на «ноль» (без смещения СТП) необходимо ослабить винты на гайках барабанчиков и, удерживая гайку, совместить отметку «0» с индексом на корпусе прицела, после чего затянуть винты. Обратите внимание, что для возврата к заводским настройкам (нулевой линии прицеливания) необходимо при отжатых винтах совместить красные риски на гайках и поясках маховичков.

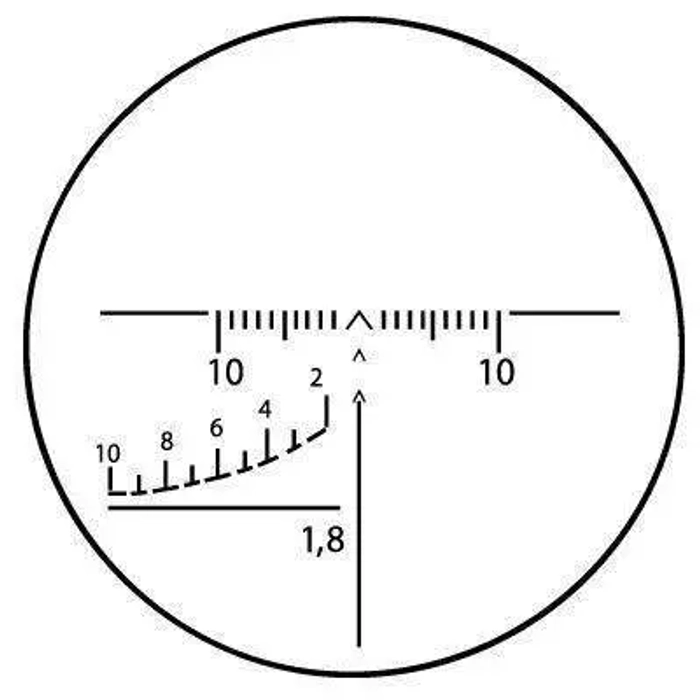

Ростовая дальномерная шкала сетки 1,8/1000 (модификация ПСО) позволяет оценить расстояние до цели высотой 1,8 метра (лось) на дистанции до 1000 метров. Для ввода поправок на ветер используется шкала с вертикальными штрихами. Прицельные знаки ٨ используются при стрельбе на известных дистанциях (1000, 1100 и 1200 метров – данные из инструкции) или для ввода поправок на дальность. Для ведения стрельбы в условиях недостаточной освещённости предусмотрено наличие подсветки красного цвета.
Комплект поставки:
- Прицел ПОСП 4x24 М
- Наглазник
- Футляр
- Руководство по эксплуатации
Технические характеристики оптического прицела ПОСП 4x24 М
| Основные ТТХ | |
| Оптические характеристики | |
| Увеличение, крат | 4 |
| Световой диаметр объектива, мм | 24 |
| Диаметр выходного зрачка, мм | 6 |
| Поле зрения, ° | 6 |
| Поле зрения, м/100 м | 7 |
| Предел разрешения, секунд, не более | 12 |
| Удаление выходного зрачка, мм | 68,2 |
| Прицельная сетка | |
| Вид | с поправками на расстояние и по направлению |
| Дальномерная шкала | 1,8/1000 |
| Подсветка | Есть |
| Цвет | Красный |
| Питание | 3В (2хAG13,LR44) |
| Использование на оружии | |
| Шкалы поправок по горизонту и вертикали: - шаг шкалы, мм / 100м - клик (промежуточное положение шкалы), мм / 100м |
100 50 |
| Типы оружия, на которые устанавливается | Карабины «Тигр», СКС |
| Физические и эксплуатационные характеристики | |
| Диапазон рабочих температур, °С | -40…+50 |
| Крепление | Планка боковая «ласточкин хвост» |
| Влагозащищённость | Водонепроницаемый |
| Газонаполнение | азот |
| Вес, кг | 0,75 |
| Габаритные размеры, мм | 337 x 163 x 72 |
| Страна происхождения | Зенит - БелОМО, Беларусь |
