Система визуализации Микромед Visual 5MP 9,7” для микроскопа

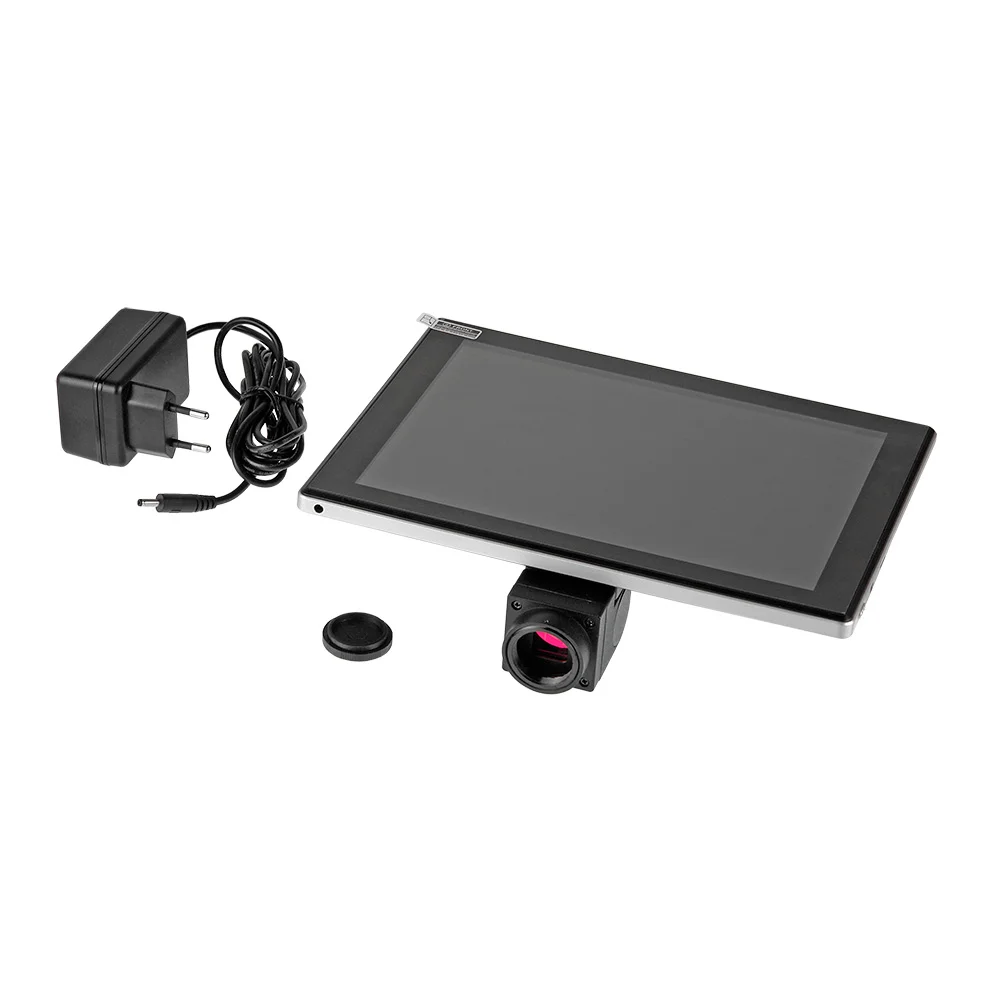

Система предназначена для использования совместно с микроскопами и представляет собой планшетный персональный компьютер со встроенной цифровой камерой. Устанавливается в окулярный тубус микроскопа с помощью оптического адаптера стандарта C-mount.

Благодаря соединению C-mount система визуализации может быть установлена не только на микроскоп – любой наблюдательный прибор, будь то телескоп или зрительная труба, может быть использован с этой системой. Необходимое условие для этого только одно - наличие у прибора резьбы стандарта C-mount.

Использование системы открывает новые возможности для наблюдения, изучения и анализа изображений объектов в реальном времени. Система Микромед Visual 5MP 9,7” может применяться в медицине, химии, медицине, в промышленности. Также в учебном процессе и при домашних исследованиях.

Устройство входит в линейку продуктов для микроскопии торговой марки Микромед, отличающихся высоким качеством, точной сборкой и прецизионной настройкой каждого устройства.

Программные возможности

Благодаря встроенному ПО S-EYE система осуществляет захват, запись и сохранение файлов. ПО обеспечивает просмотр и редактирование файлов, управление режимами съемки и параметрами экспонирования, содержит инструменты для калибровки камеры, управления балансом белого, бинаризации, систематизации хранения файлов, измерения размеров, площадей, углов и многое другое. Встроенное ПО позволяет измерять размеры частиц и осуществлять анализ состава смесей частиц почв, горных пород или искусственных смесей частиц для гранулометрического анализа. ПО русифицировано, что упрощает и делает более удобным процесс настройки параметров и работы с устройством.

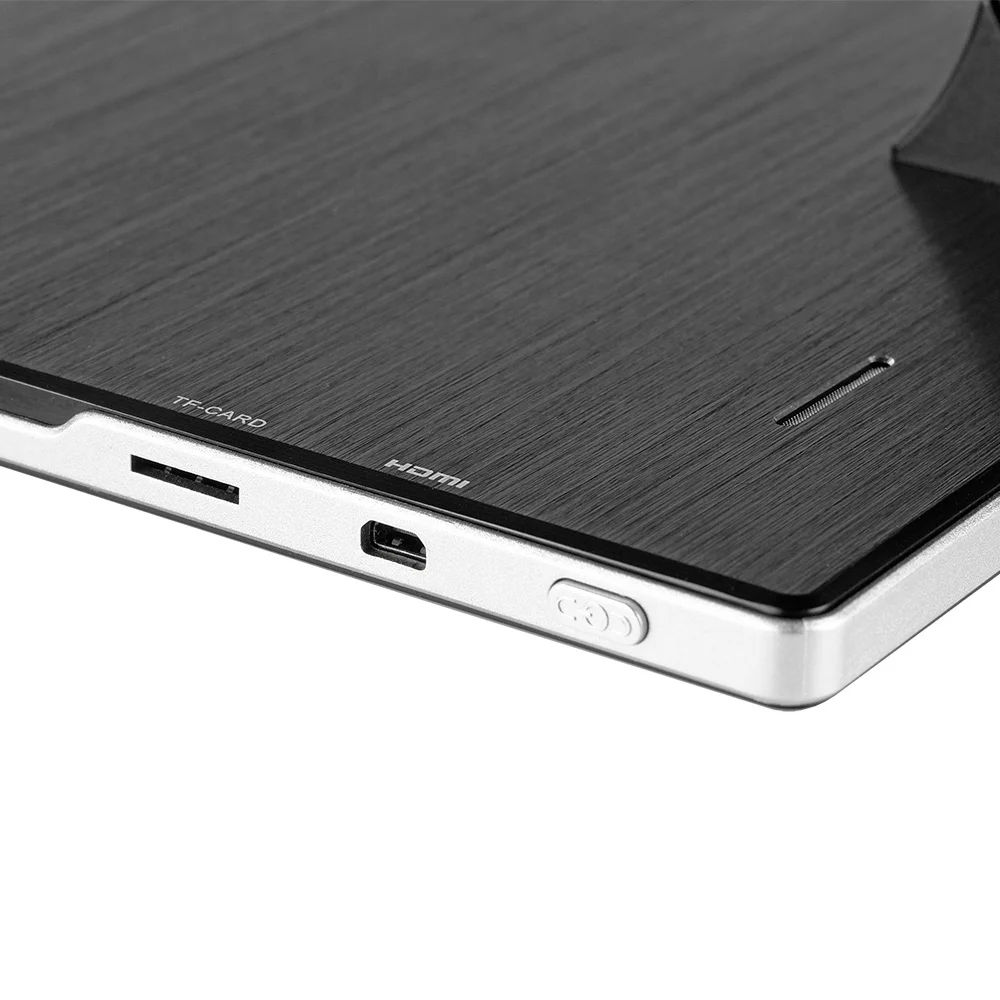

Полученные данные могут просматриваться на мониторе устройства, быть выведены на РС или принтер как через порт USB, так и по беспроводной сети WI-FI. Также файлы можно сохранить на внутреннюю память или на внешнюю SD-карту, слот для нее имеется на корпусе монитора.

Сенсор высокого разрешения

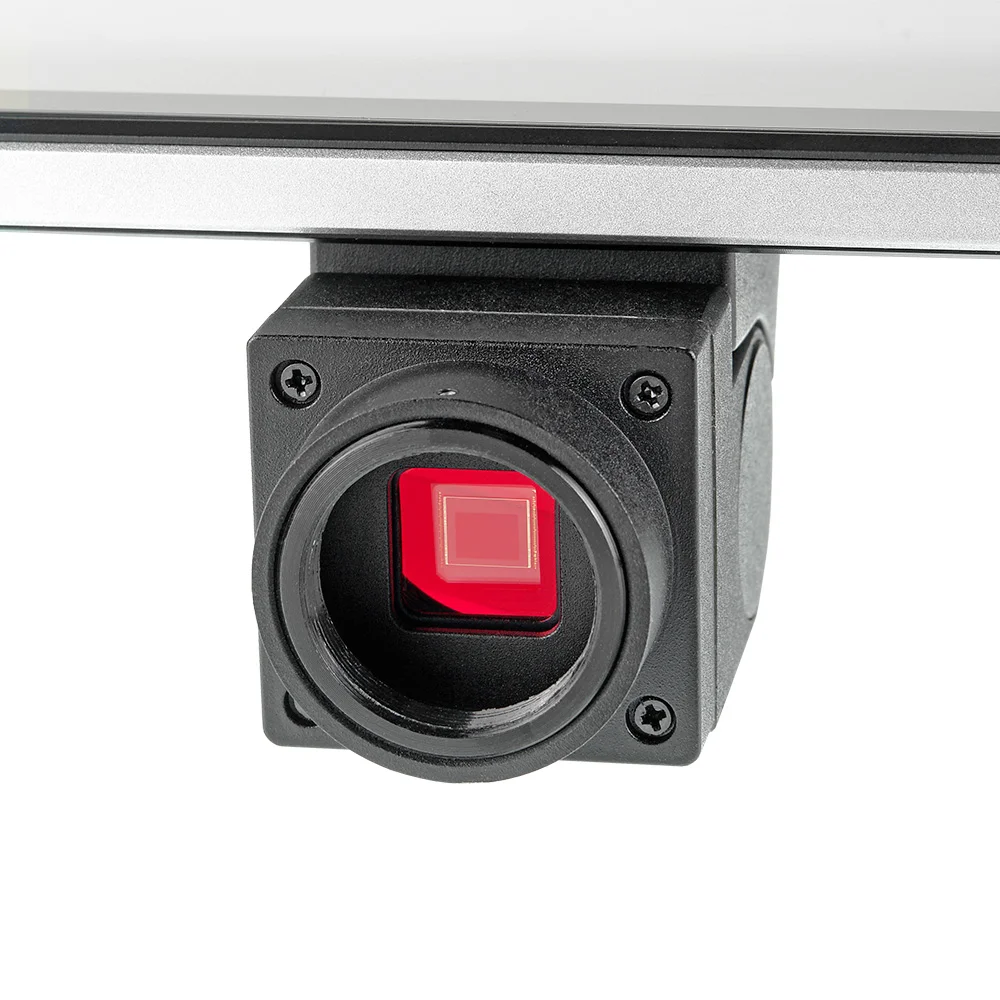

Система Микромед Visual 5MP 9,7” снабжена цветным CMOS сенсором AR0521 формата 1/2.5 дюйма с размером пикселя 2,2 х 2,2 мкм. Система поддерживает запись видеофайлов с частотой 30 кадров в секунду с разрешением Full HD – 1920 х1080. При записи файлов формата фото поддерживается максимальное разрешение - 2592 x 1944. Встроенный в сенсор ИК-фильтр, обрезает длинноволновую часть спектра, что способствует получению естественных цветов с минимальными искажениям. Питание 12В идет от комплектного адаптера для электрической сети 100-240В.

Комфорт – это важно

Монитор системы визуализации позволяет в режиме реального времени и без чрезмерного напряжения глаз наблюдать изображение, выводить панель управления и проводить необходимые настройки и измерения. Жидкокристаллический IPS монитор с применением технологии Retina отличается повышенной плотностью пикселей и малым временем отклика, это позволяет наблюдать изображения высокой четкости с насыщенными цветами и без выраженной пикселизации.

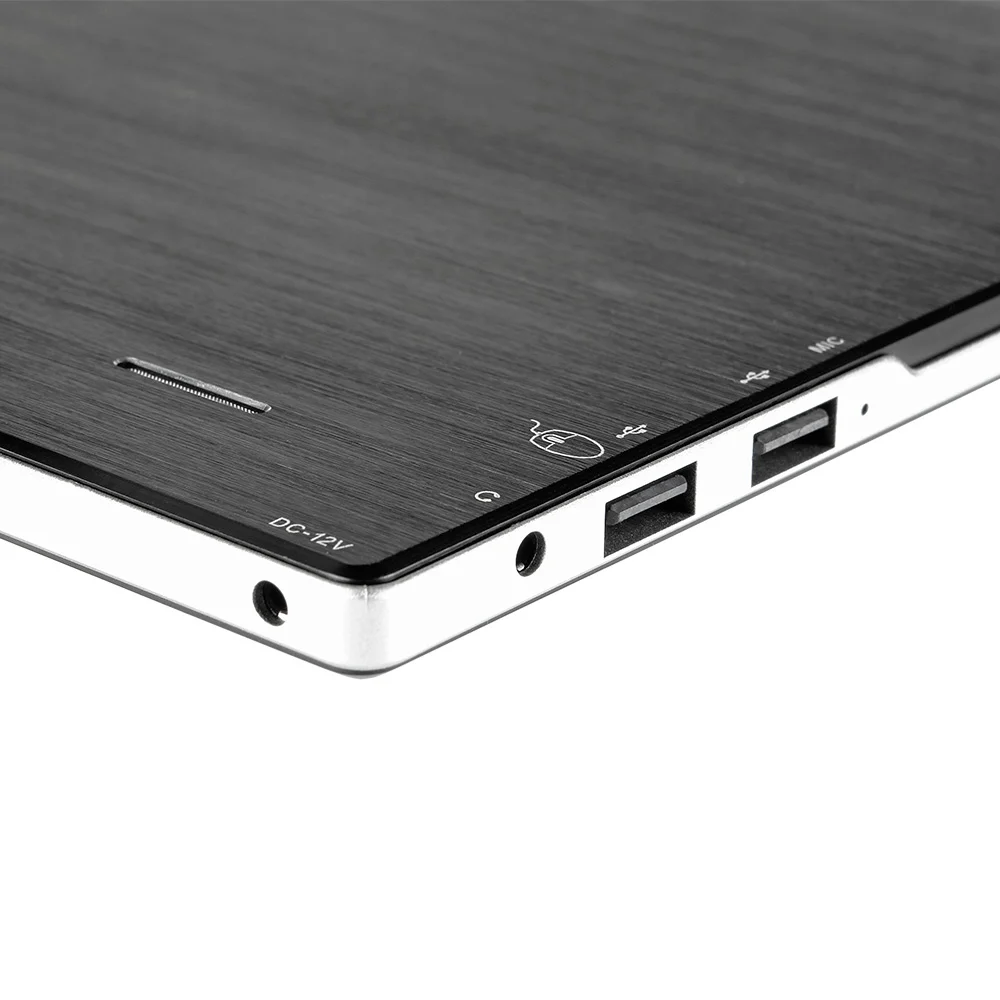

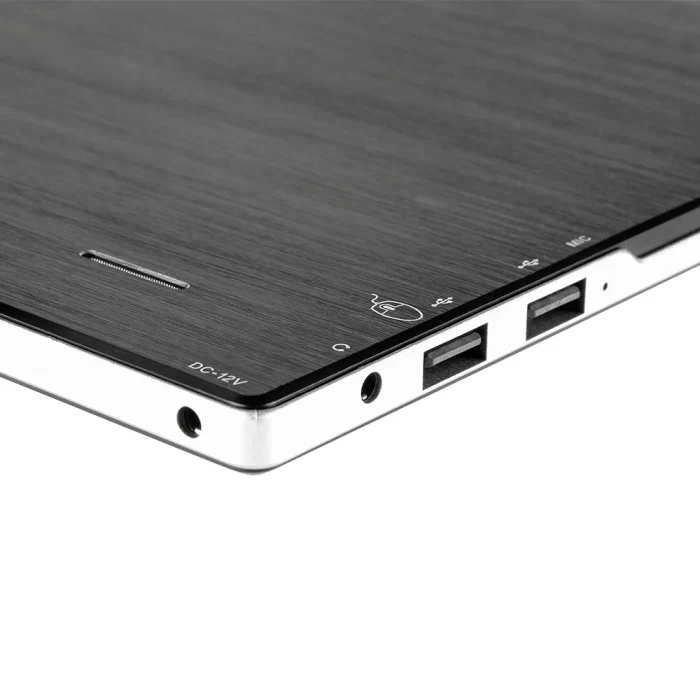

Монитор имеет диагональ 9,7” (244 мм) с разрешением матрицы 2048х1536 точек. На корпусе монитора имеется аудиовыход для наушников, также в монитор встроены два динамика и микрофон. Это позволяет в процессе исследований записывать и прослушивать синхронный аудио ряд. Все порты для внешних устройств также расположены на корпусе монитора.

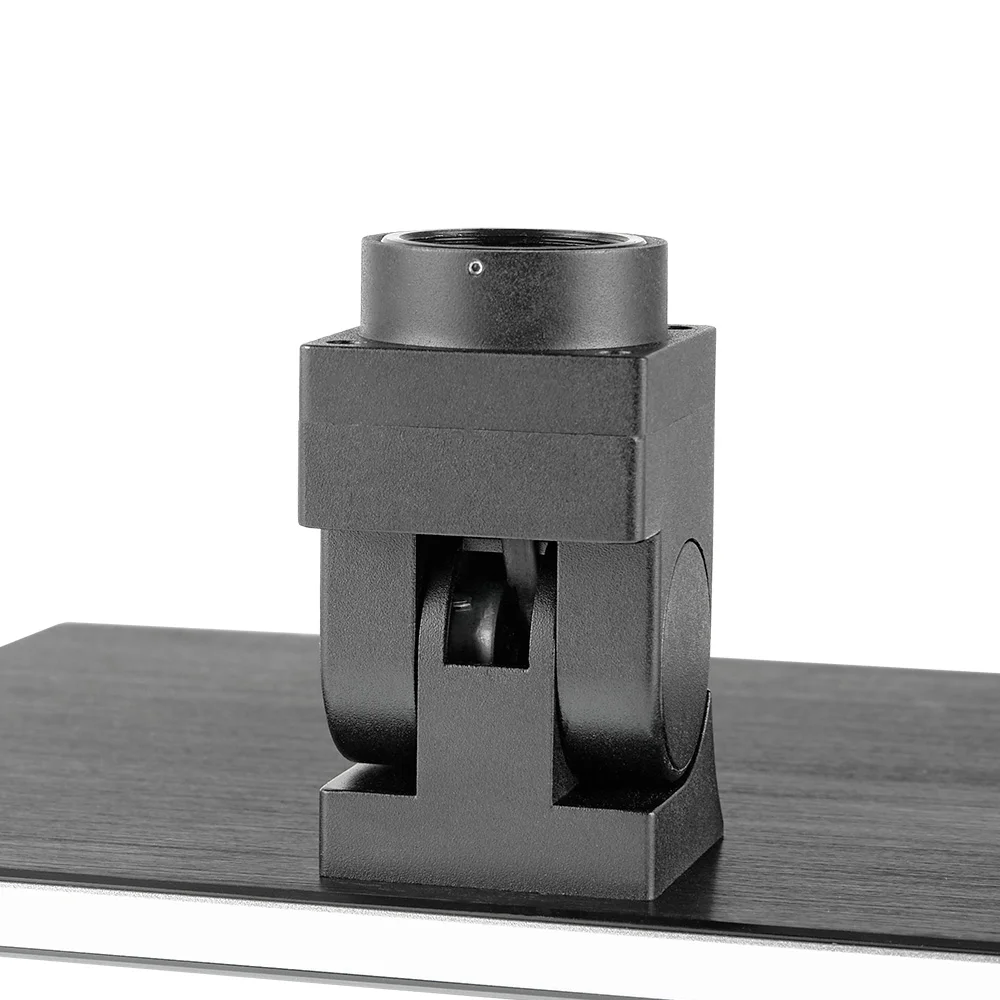

Благодаря металлическому кронштейну монитор имеет возможность наклонов в пределах 90 градусов по вертикали, что позволяет не только комфортно настроить его для исследований, но и сделать удобным для нескольких наблюдателей при обучении или коллективной работе.

Простота установки

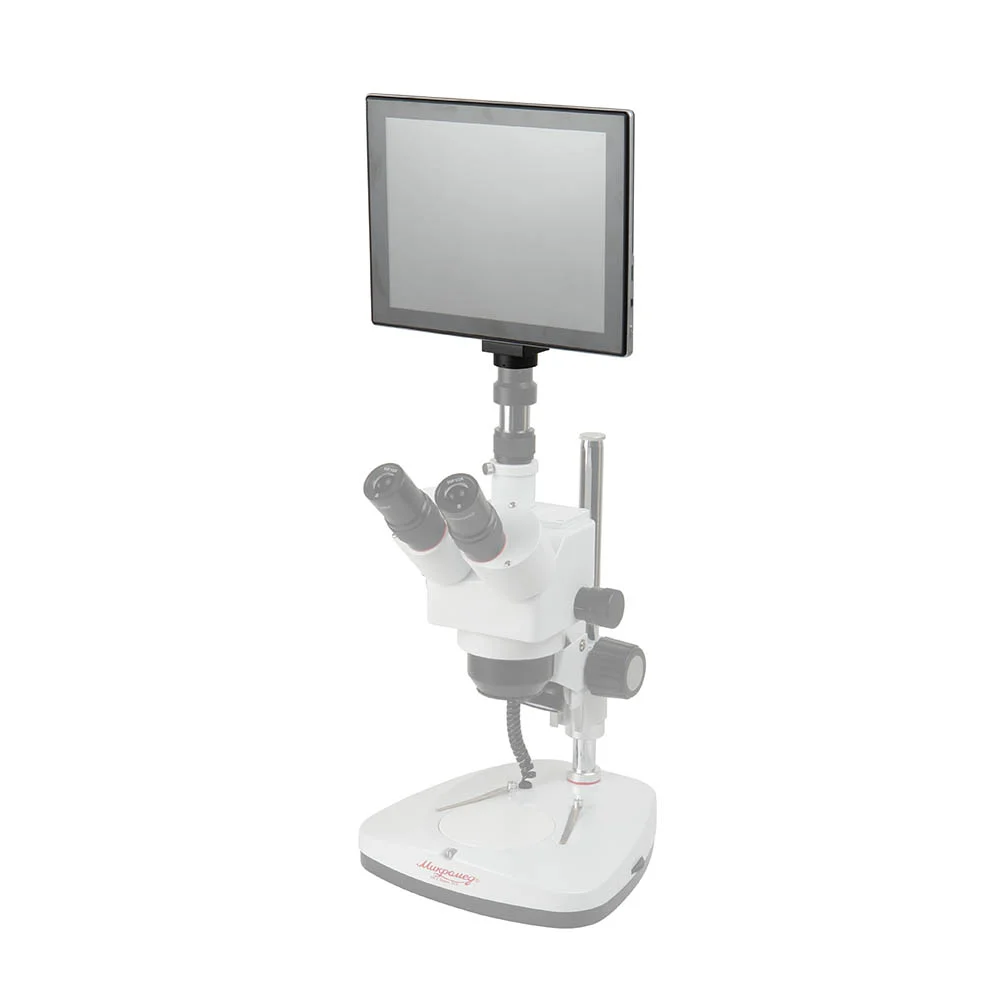

Для установки системы на микроскоп предназначена резьба стандарта C-Mount, на эту резьбу необходимо навинтить адаптер, после чего систему можно установить. Система визуализации устанавливается в вертикальный тубус тринокулярного микроскопа, при установке на бинокулярный микроскоп используется окулярный тубус с диоптрийной подвижкой. Остается только подключить адаптер питания и включить систему. И поскольку ПО уже установлено производителем, никаких дополнительных действий по установки системы больше не требуется - только подвижками тубусов отстроить точное соответствие фокуса оптического и цифрового каналов.

Оптика для цифры

Крепление C-Mount, используемое в системе, позволяет применять оптические адаптеры. Эти адаптеры применяются не только для соединения, они имеют собственное оптическое увеличение, например 0.37х, 0,5х или 0.75х. Увеличение адаптера подбирается исходя из размеров сенсора камеры и размера поля изображения, это позволяет согласовать сенсор и поле изображения по размеру. Для системы Микромед Visual 5MP 9,7” с сенсором 1/2.5 дюйма оптимальным является адаптер с увеличением 0,5х.

В базовую комплектацию устройства он не входит, но адаптер необходимого увеличения с креплением C-Mount всегда можно приобрести в нашем интернет-магазине, в салоне Вебер, или у наших дилеров. При выборе адаптера C-Mount кроме его увеличения необходимо также ориентироваться на установочный диаметр тубуса микроскопа – диаметр адаптера должен быть таким же.
