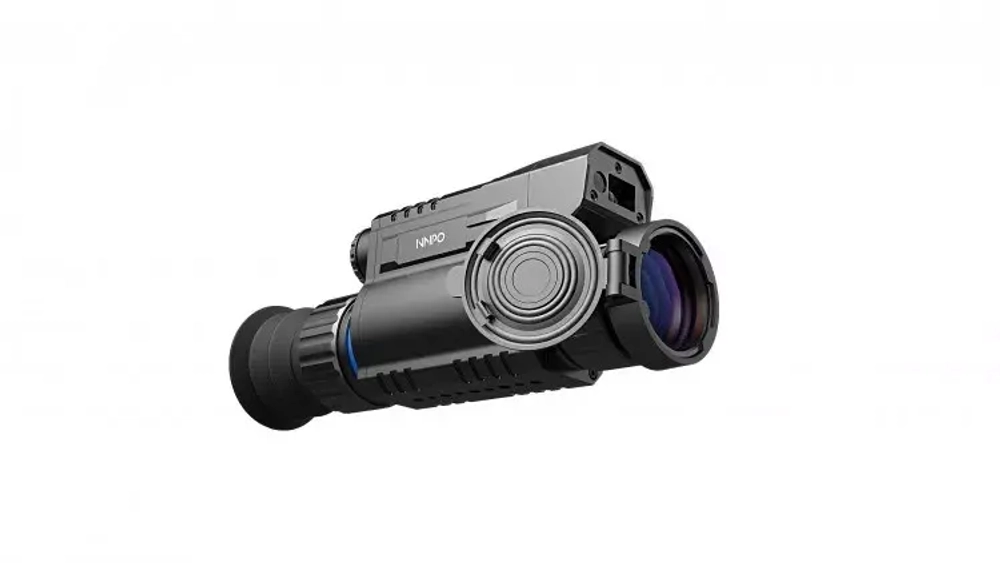

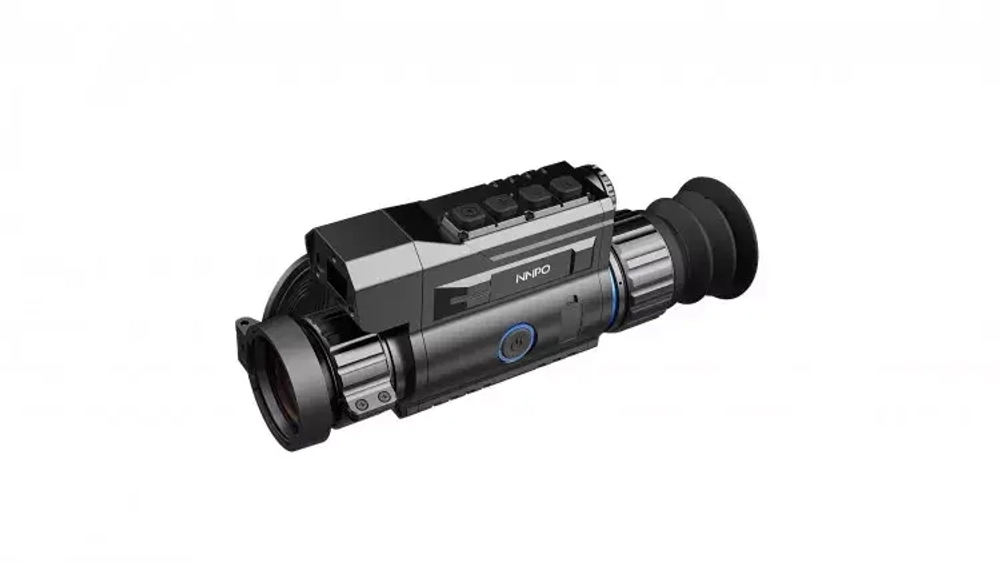

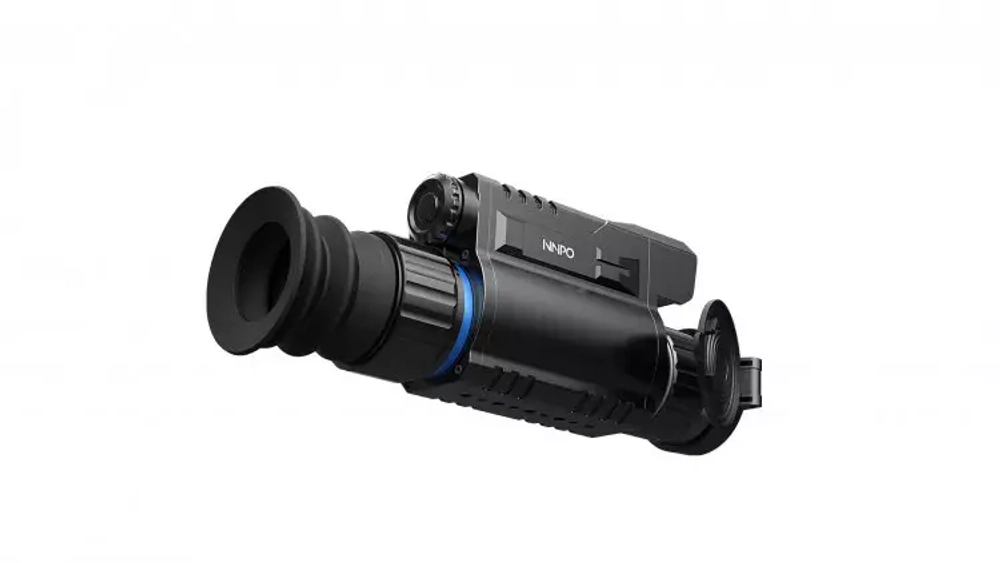

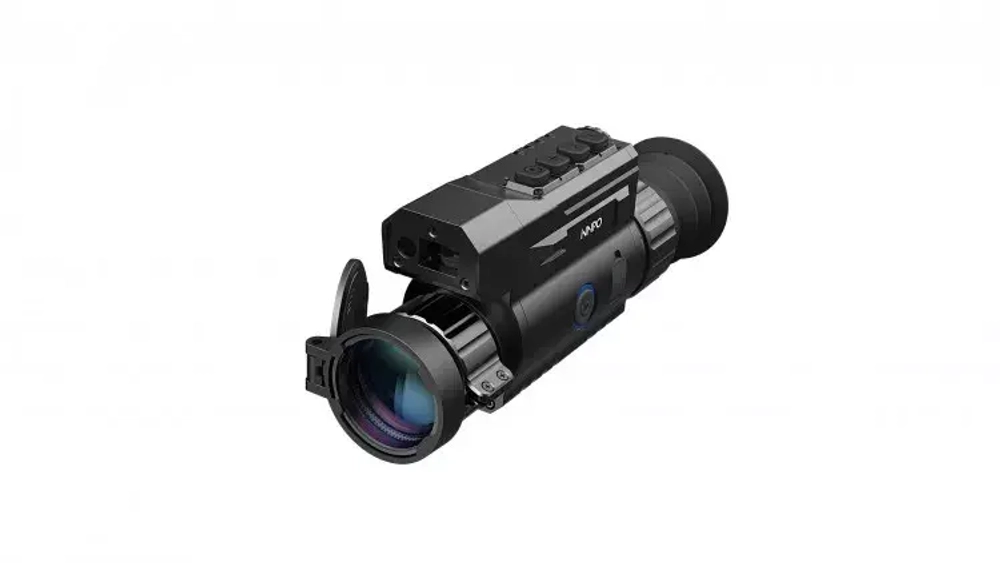

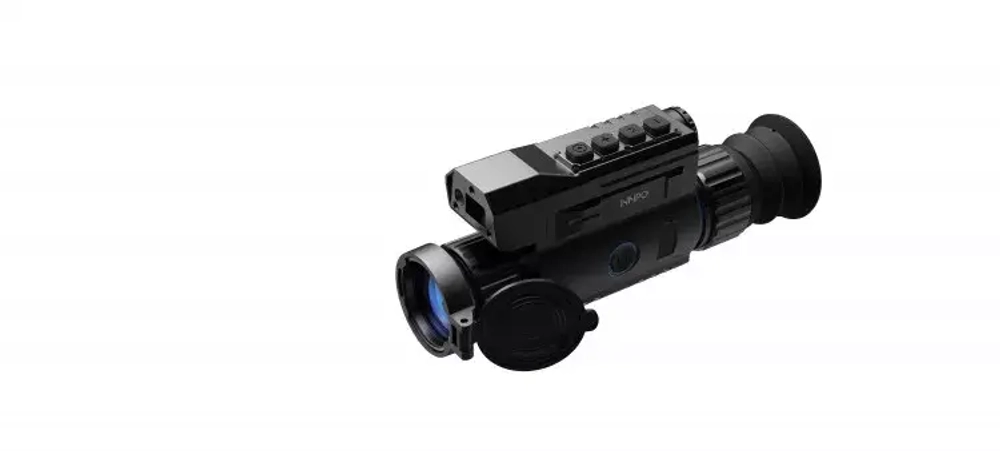

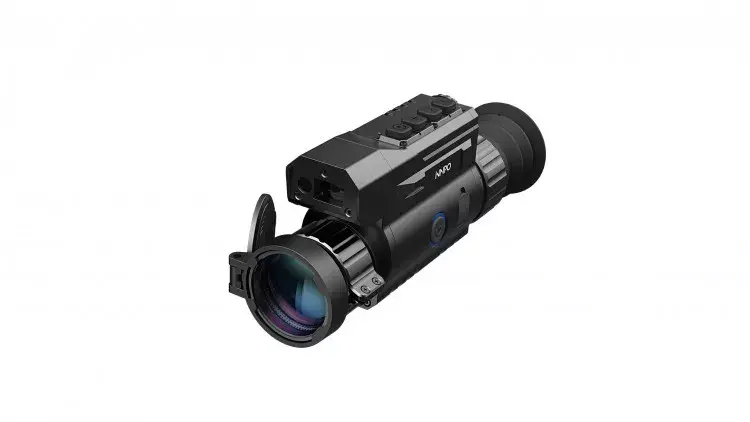

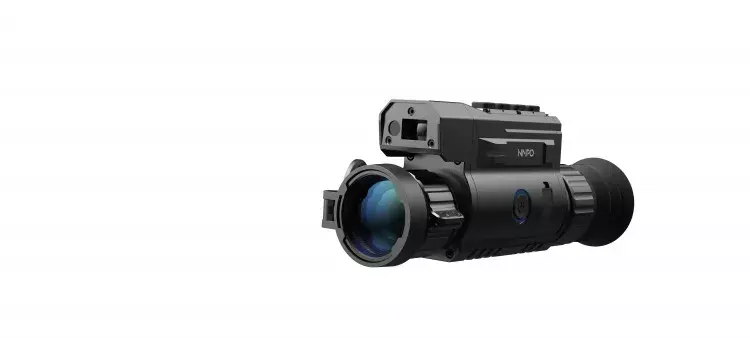

Тепловизионный прицел с дальномером NNPO TR22-LRF-335

Тепловизор NNPO TR22-LRF-335 является цифровой камерой с чувствительным элементом — микроболометром на базе оксида ванадия, регистрирующим излучение в тепловой части спектра 8-14 мкм, и выполненной в виде прицела. Может быть установлен на охотничье оружие с помощью стандартных креплений для выполнения прицеливания и ведения наблюдений в ночное и дневное время суток в указанном спектре. Способен передавать видеосигнал по видеокабелю.

Назначение

Тепловизор с дальномером NNPO TR22-335LRF (3,34x...26,75x) с матрицей 384x288 и объективом F35mm можно использовать в качестве прицела на огнестрельном / пневматическом оружии или самостоятельно, как тепловизионный монокуляр или высокоточный дальномер. Прибор работает при любой погоде, уровне освещённости (день, ночь) и в условиях ограниченной видимости (туман, дождь, снег, кустарник и редколесье), измеряет расстояния до цели в пределах 800 метров и способен обнаружить объект охоты размером 1,5x0,9 м на дистанции порядка 2 километров.

Ключевые параметры

• Увеличение 3,34...26,75x. Max дальность обнаружения — до 3000 м.
• 384-я матрица (NETD<35mK). Объектив F35 мм. OLED-экран 768p.
• 5 цветовых палитр. 2 режима наблюдения. 3 варианта калибровки.
• 10 профилей выверки. 8 SFP прицельных сеток (с отключением), 5 цветов.
• Лазерный дальномер (800 м). 8-кратный цифровой зум, функция PiP.
• Быстрый старт (за 2-3 сек.). Время работы от 1 батареи 18650 — 8 ч.
• USB-разъём для подключения блока Power Bank или рекордера.
• Стойкость к отдаче 6000-7000 Дж. Пыле- и водозащита класса IP67.
• Адаптивный кронштейн NNPO на Weaver. Наглазник, крышка объектива.

Конструктивные и функциональные особенности

Оптическая кратность 3,34x. Максимальная дальность обнаружения 3 км. Среди тепловизионных прицелов NNPO TR22 на базе матрицы 384x288 (12 мкм, 50 Гц) модель с объективом F35mm — «универсал» со средними показателями по полю зрения, кратности и дальностью действия. TR22-LRF-335 сочетает хорошую обзорность 7,5 град. (или 13,1 м/100 м) с большим увеличением 3,34...26,75x и внушительной дальностью действия. Автомобиль можно обнаружить на расстоянии порядка 3000 м, а крупного зверя, например, лося или оленя, на удалении до 2000 м. А за счёт морозостойкого OLED-экрана 1024x768 и высокой температурной чувствительности сенсора (NETD<35mK), тепловизор обеспечивает наблюдателя чёткой, понятной и подробной картинкой даже в самых неблагоприятных погодных условиях (дождь, туман, снегопад, холод), когда разница температур между двумя соседними точками составляет всего 0,035 °C.

Базовый набор функций. 10 стрелковых профилей. Тепловизионный прицел NNPO TR22-335 LRF разработан для тех охотников, которым в поле не нужна видеосъёмка или WiFi-трансляция. Функционал самый простой, базовый: дискретный цикличный цифровой зум x2/x4/x8, режим PiP x2 (картинка в картинке) и USB-разъём для подключения прибора к внешнему рекордеру, источнику питания или ПК. При этом очень хороший набор сеток — 8 штук (не масштабируемые), от простого «креста» до баллистической Mil-Dot, и оптимальный набор цветов для этих сеток — чёрный, белый, красный, зелёный, жёлтый (для максимальной контрастности в любой палитре и режиме наблюдения). Пристрелять прицел можно для 10 разных ружей, дистанций или патронов, создав под каждую выверку свой профиль. Если NNPO TR22-LRF используется как тепловизионный монокуляр или обычный дальномер, сетка выключается и не мешает наблюдениям.

Встроенный дальномер позволяет независимо от времени суток измерять расстояние до выбранного объекта охоты в пределах 800 метров. Не требует специальной настройки, работает в режиме сканирования (непрерывно выводит результаты замеров в верхней части дисплея) и упрощает применение встроенных баллистических сеток. Дальномерный блок расположен на корпусе не сбоку, как у большинства конкурентных моделей, а сверху, чтобы сохранить баланс конструкции и по минимуму увеличить габариты прицела.

8+ часов непрерывных наблюдений. Запускается прицел за пару секунд: нажал на кнопку питания — и готово. Работает TR22 на 1 батарейке аккумуляторного типа 18650 с плоскими контактами, плюс есть USB-разъём для подключения внешнего блока питания типа Power Bank. При нормальных условиях полного заряда аккумулятора хватает на 8 часов постоянного включения (это в 1,5 раза больше, чем у предыдущей версии NNPO TR20). А для экономии заряда и повышения уровня маскировки разумно активировать и использовать такие опции прицела как «спящий» режим (работа с выключенным экраном) и автовыключение питания через заданный промежуток времени.

Продуманная эргономика. Удобное управление. И механика, и кнопочное управление, рассчитаны на комфортную настройку и левой, и правой рукой, в том числе в перчатках. На объективе откидная поворотная крышка, защищающая линзу от повреждений и мусора. Окуляр фокусируется в пределах +/-5 диоптрий (максимальный диапазон для современного «тепла» и «цифры»), а оригинальный резиновый наглазник убирает паразитную боковую засветку и при выносе выходного зрачка 48 мм существенно уменьшает шансы разбить себе бровь.

Максимальная защита от ударов, воды и пыли. Тепловизор с дальномером NNPO TR22 335 LRF отличается компактностью и небольшим весом (520 грамм), и по своим параметрам и функционалу может использоваться и как теплоприцел с установкой на оружие, и как монокуляр для наблюдений с рук. Производитель заявляет об очень высоких ТТХ: стойкость к отдаче порядка 6.000-7.000 Джоулей (выдержит калибр 12 и .375 H&H Mag), полная защита от пыли, осадков и разгерметизации при кратковременном погружении в воду на глубину до 1 м (IP76) и огромный диапазон эксплуатационных температур от -30 до +60 °C. Это позволяет использовать прицел на оружии практически любого калибра и при любой погоде. А 5 резьбовых отверстий в нижней грани корпуса обеспечивают адаптивную установку штатного крепления на планку Weaver с учётом параметров оружие и индивидуальных предпочтений стрелка.

Внимание! Заряжайте аккумулятор только в специальном зарядном устройстве!

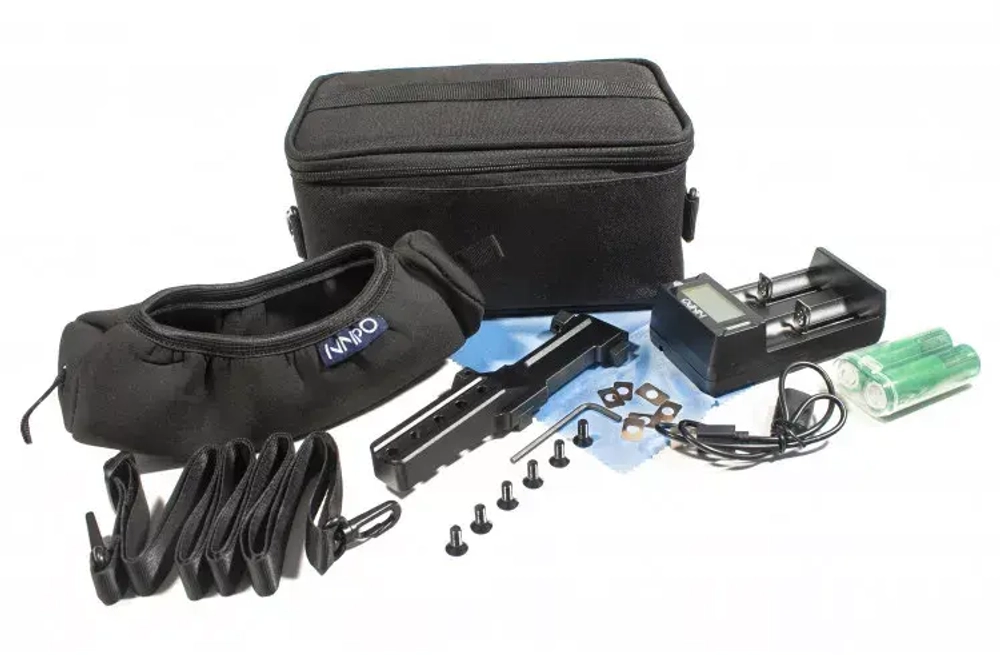

Комплектация

• тепловизионный прицел с дальномером NNPO TR22 335 LRF
• 2 элемента питания 18650 (опционально, зависит от поставки)
• зарядное устройство NNPO
• руководство пользователя
• крепление
• монтажные аксессуары
• салфетка тканевая для очистки оптики
