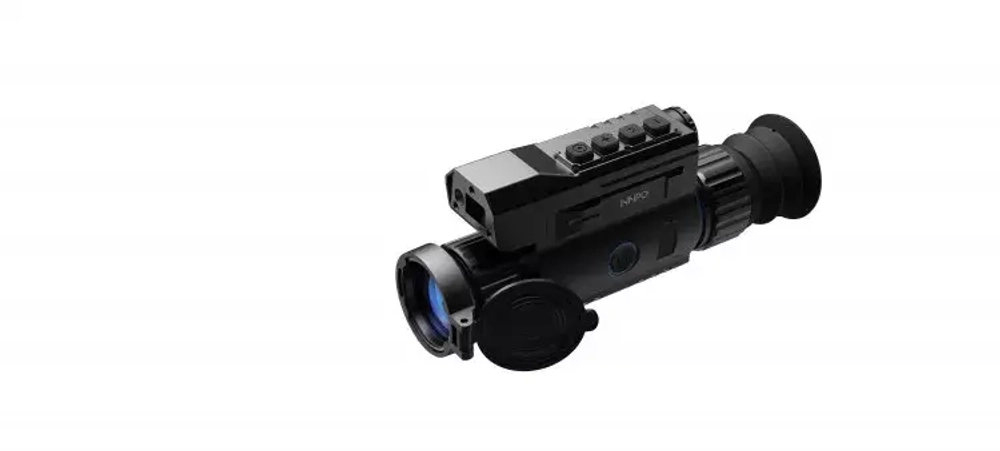

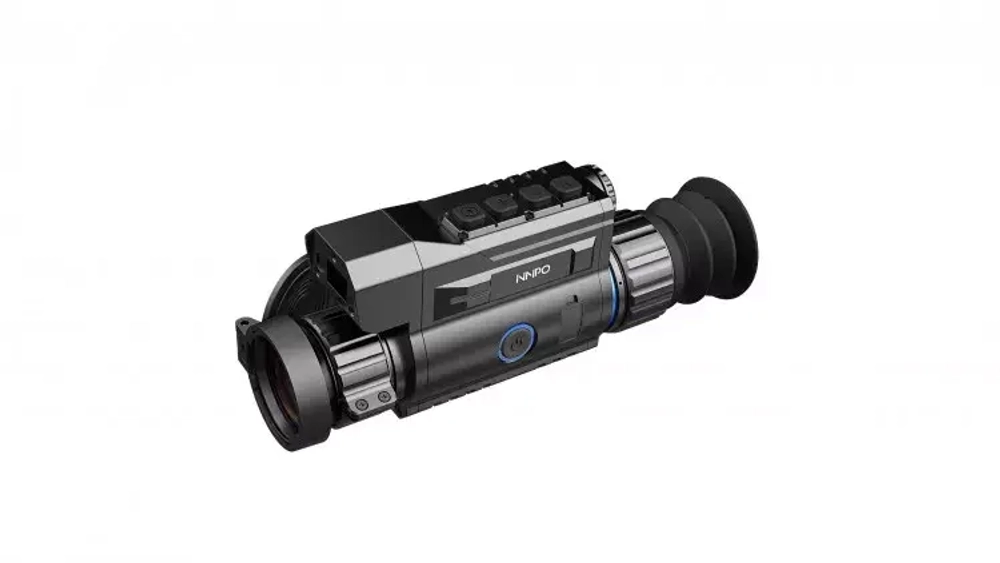

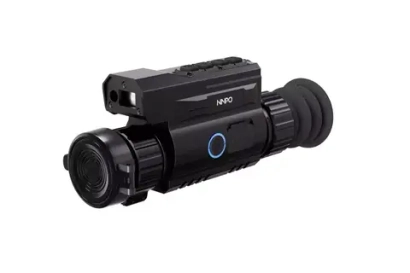

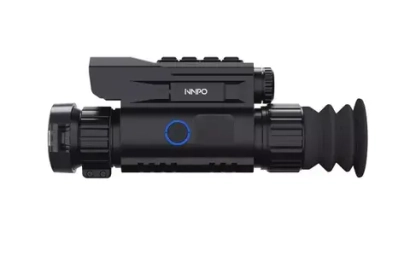

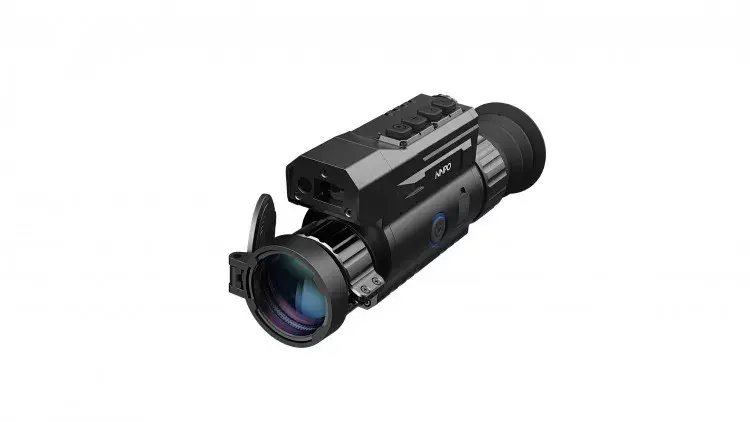

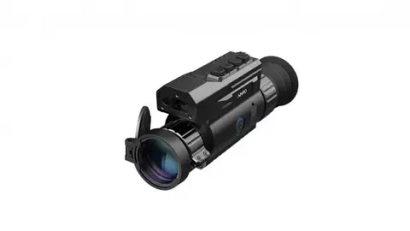

Тепловизионный прицел с дальномером NNPO TR22-LRF-350

Тепловизор NNPO TR22-LRF-350 является цифровой камерой с чувствительным элементом — микроболометром на базе оксида ванадия, регистрирующим излучение в тепловой части спектра 8-14 мкм, и выполненной в виде прицела. Может быть установлен на охотничье оружие с помощью стандартных креплений для выполнения прицеливания и ведения наблюдений в ночное и дневное время суток в указанном спектре. Способен передавать видеосигнал по видеокабелю.

Назначение

NNPO TR22-LRF-350 (4,78...38,22x) — компактный тепловизионный прицел со встроенным дальномером, базовым функционалом и дальностью обнаружения целей размерами 2,3x2,3 м в пределах 4 тыс. м. Самая «дальнозоркая» модель на базе 384й матрицы; как и остальные приборы серии держит отдачу крупным калибром, включая .375 H&H Mag, работает при -30 °C и по максимуму защищена от воды и пыли.

Может использоваться для установки на охотничье оружие, для замеров дистанций до 800 м или для наблюдений с рук как днём, так и ночью.

Ключевые параметры

• Цифровое увеличение 4,78...38,22x. 8-кратный зум. Режим PiP.
• Дальность обнаружения цели размерами 1,5x0,9 м — до 2500 м.
• Фокусное объектива 50 мм. Матрица 384x288 (12 мкм, 50Гц, NETD<35мК).
• Встроенный лазерный дальномер. Замеры до 800 м, сканирование.
• 3 типа калибровки. 5 цветовых палитр. 2 режима наблюдения.
• 10 профилей выверки. 8 SFP сеток по 5 цветов (+ режим «без сетки»).
• USB-разъём под внешнее питание. 8+ ч работы. Автовыключение.
• Защита от воды и пыли IP67. Ударная стойкость до 1 тыс. G.
• Штатное крепление на планку Weaver. Наглазник. Крышка объектива.

Функциональные и конструктивные особенности

Оптическая кратность 4,78x. Максимальная дальность обнаружения 4 км. NNPO TR22-350-LRF с объективом F50 mm — самый мощный и «дальнозоркий» среди тепловизоров TR22 на базе матрицы 384x288, наиболее эффективен на средних и дальних дистанциях. Поле зрения небольшое 5,3 град. (или 9,3 м/100м), зато максимальное оптическое увеличение 4,78x (с зумом до 38,22 крата) и дальность обнаружения. Прибор способен обнаружить работающий автомобиль на расстоянии 4 км и распознать его на удалении порядка 8 км; для зверя типа лося или оленя эти дистанции составляют 2,5 км и 1,2 км соответственно.

Качественная визуализация на холоде и в темноте. Тепловизор рассчитан на работу в сложных погодных условиях без потери качества изображения. Вместо LCOS экрана, как было в версии TR20, установлен новый морозоустойчивый OLED дисплей с разрешением 1024x768, быстрым откликом и хорошей читаемостью на ярком свете. Обновлены цветовые палитры (5 самых востребованных) и добавлены 2 режима наблюдения с предустановленными параметрами яркости и контраста. Всё это в сочетании с высокой температурной чувствительности сенсора NETD<30 mK обеспечивает чёткое, точно идентифицируемое изображение цели даже в плохих погодных условиях (дождь, туман, мороз), когда разница температур между двумя соседними точками составляет всего 0,035 C.

Базовый набор функций. 10 стрелковых профилей. Прицел разработан для тех охотников и наблюдателей, кому в полевых условиях не нужен GPS, видеорекордер и WiFi. Базовый функционал самый простой и востребованный: дискретный цифровой зум x2/x4/x8, режим «картинка в картинке» с двукратным увеличением в «окошке» и возможность USB-подключения к внешнему рекордеру или блоку питания. Большой выбор сеток (8 штук, все не масштабируемые) — от обычного «креста» до баллистической типа МилДот, оптимальный набор цветов ( 5 вариантов) под любую палитру и режим и возможность отключения метки в ситуациях, когда прицел используется как монокуляр. Пристреляться можно для 10 различных ружей, дистанций или патронов без повторной корректировки профиля после переустановки прицела.

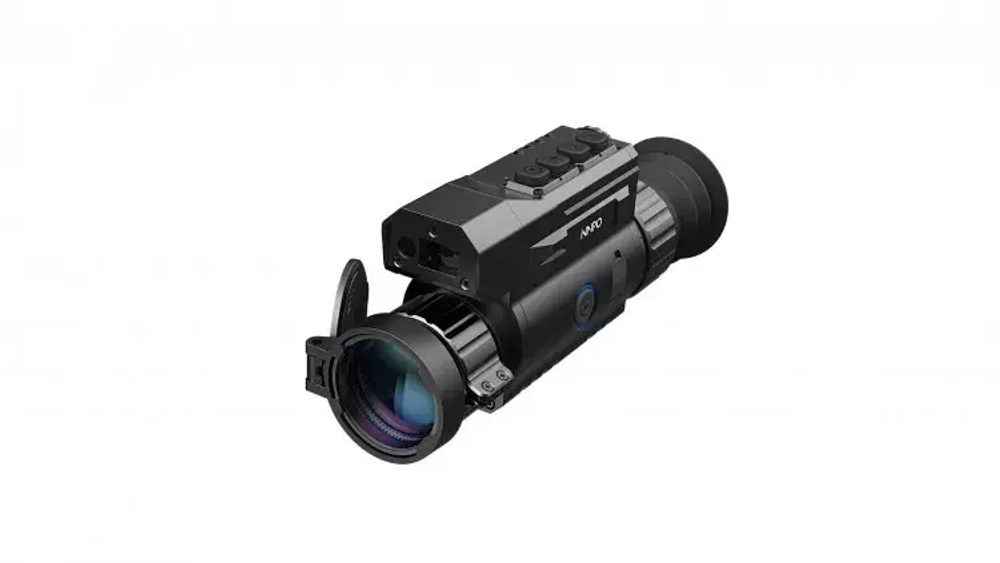

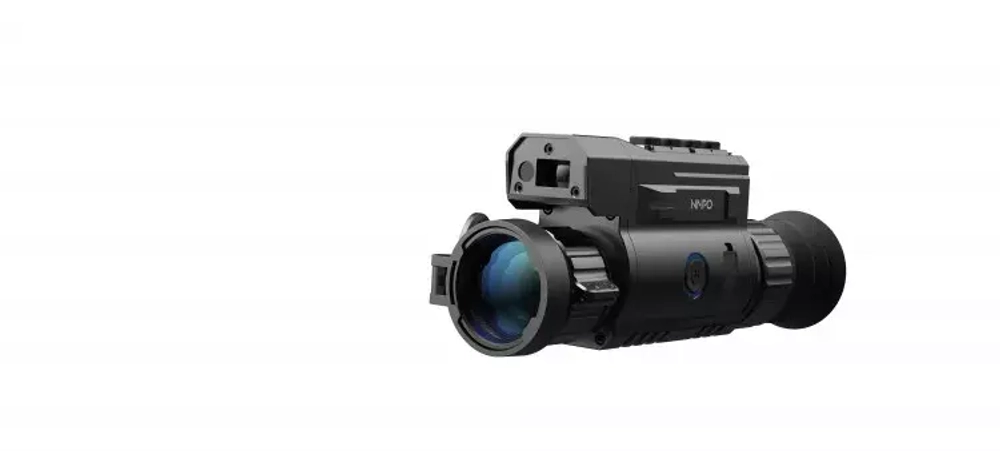

Встроенный лазерный дальномер способен измерить дистанцию до цели в пределах 800 метров вне зависимости от времени суток и уровня освещённости. Активируется простым нажатием кнопки, не требует предварительной настройки, функционирует в сканирующем режиме и упрощает работу с баллистическими сетками. Так как дальномерный модуль расположен не сбоку, а сверху, конструкция NNPO TR22-LRF-350 получилась более сбалансированной и малогабаритной, в отличие от многих конкурентных моделей тепловизоров.

Быстрый старт. 8+ часов непрерывных наблюдений. Загружается NNPO TR22 за пару секунд, 8 часов работает на одном аккумуляторе типа 18650 с «плоскими» контактами, быстро подключается к внешнему питанию типа Power Bank (USB-C), а «спящий» режим и автоматическое выключение питания помогают сохранить требуемый уровень маскировки и экономить заряд батареи. Внимание! Заряжайте аккумулятор только в специальном зарядном устройстве!

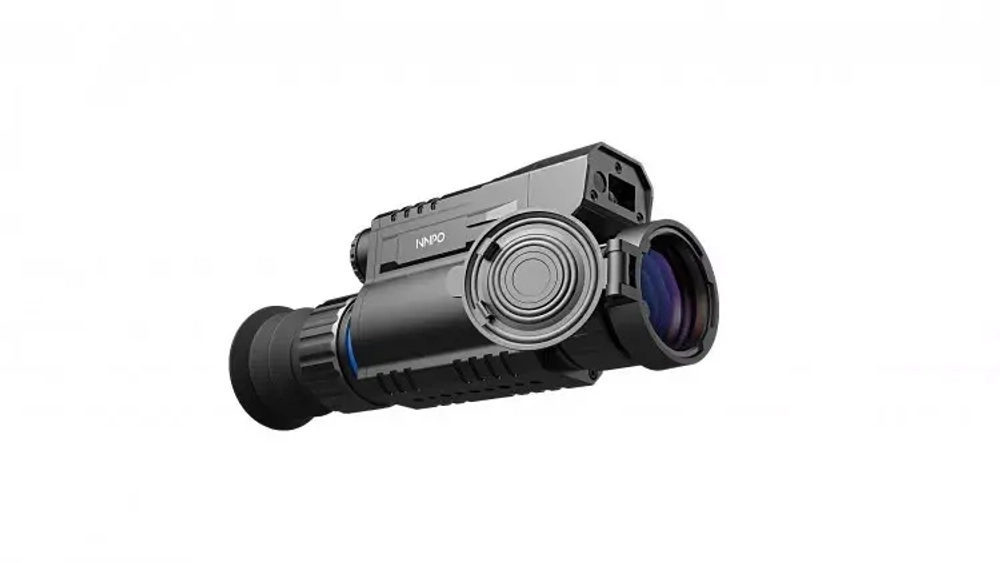

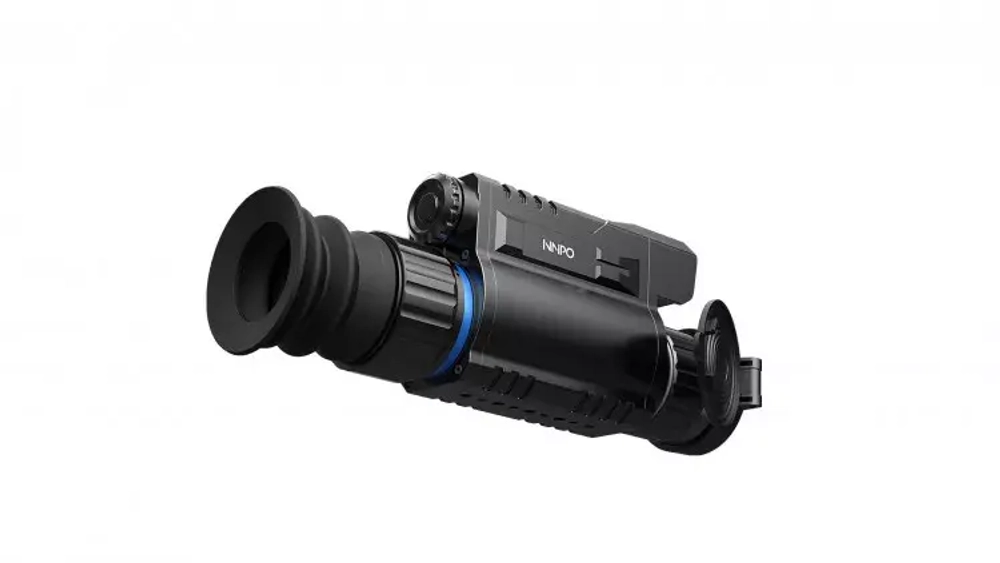

Продуманная эргономика. Механика и кнопки рассчитаны на управление при любом уровне освещённости и любой рукой, как в перчатке, так и без неё. Диапазон диоптрийной подстройки +/-5 дптр с запасом перекрывает отклонения по зрению и позволит большинству охотников охотиться без очков. Откидная поворотная крышка на объективе защищает линзу от повреждений и мусора. А оригинальный резиновый наглазник убирает паразитную боковую засветку и при выносе выходного зрачка 48 мм существенно уменьшает шансы разбить себе бровь.

100% водонепроницаемость и ударная прочность. Крепление на Weaver. За счёт функционала и массогабаритов охотничий тепловизор NNPO TR22-LRF-350 подходит как для установки на оружие, так и для наблюдений с рук. Прибор, по заявлению компании NNPO, держит ударные нагрузки в пределах 6000-7000 Дж (калибр .300 Win Mag, .375 H&H Mag), максимально защищён от дождя, пыли и разгерметизации при случайном падении в воду (класс IP67) и может эксплуатироваться как в суровый мороз до -30 °C, так и на сильной жаре до +60 °C. 5 резьбовых отверстий на нижней грани корпуса предназначены для установки кронштейна Weaver (идёт в комплекте). Схема крепления позволяет подобрать удобное и безопасное положение прибора на оружии.

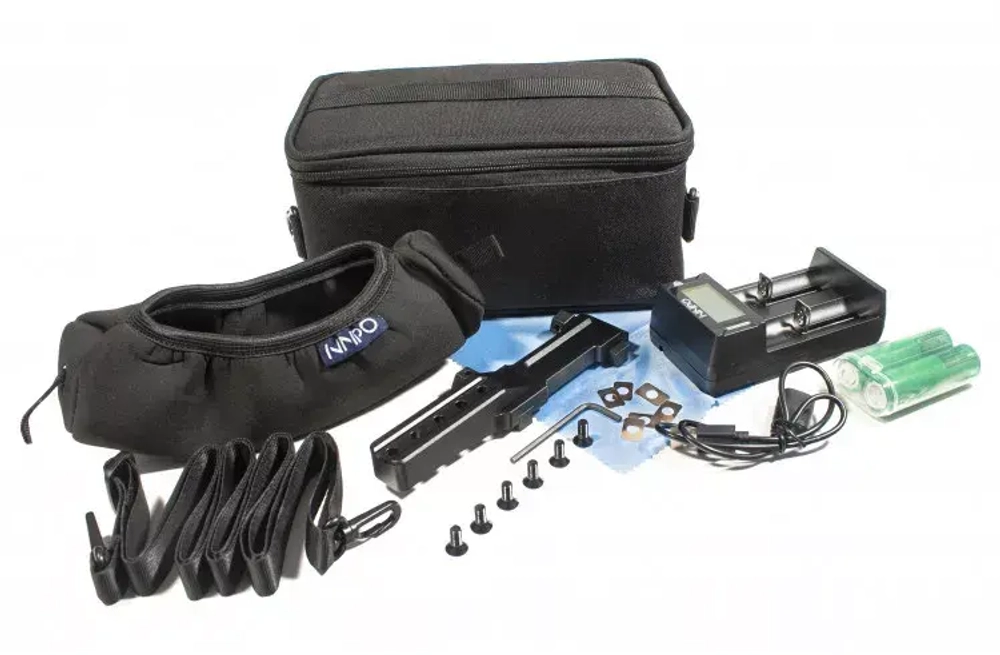

Комплектация

• тепловизионный прицел с дальномером NNPO TR22 350 LRF
• 2 элемента питания 18650 (опционально, зависит от поставки)
• зарядное устройство NNPO
• руководство пользователя
• крепление на планку Weaver
• монтажные аксессуары
• салфетка тканевая для очистки оптики

Технические параметры
