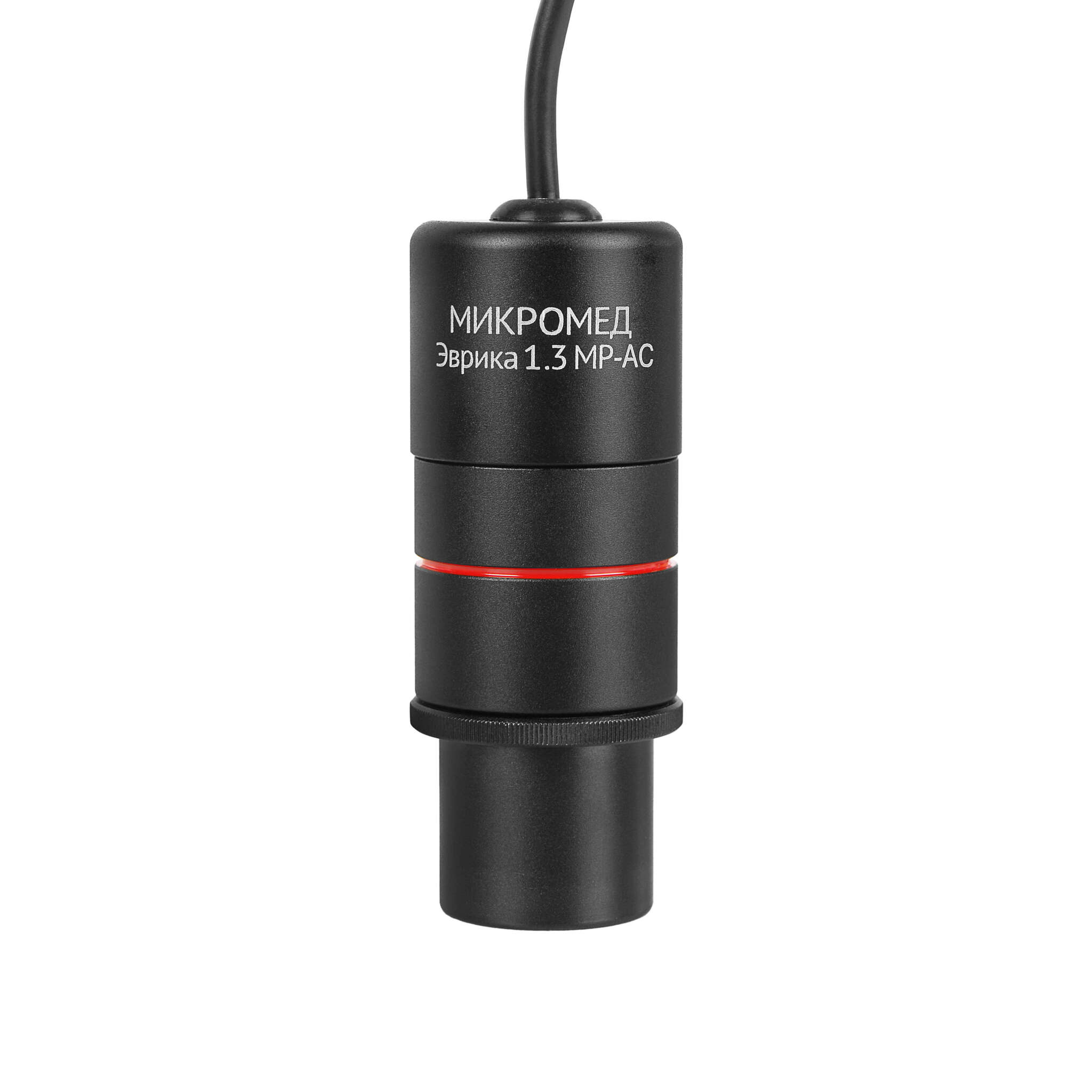

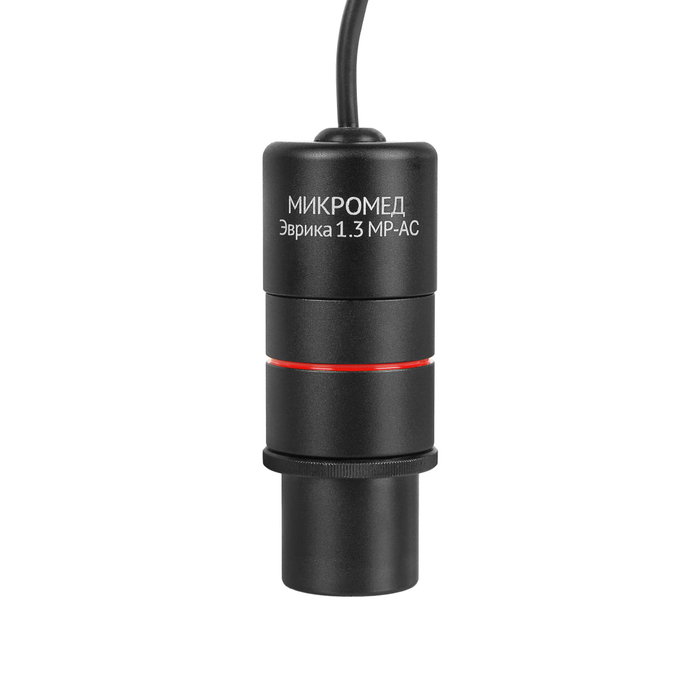

Видеоокуляр Микромед Эврика 1.3 МР-AC

Применение

Видеоокуляр, или окулярная камера используется во всех случаях, когда недостаточно увидеть изображение объекта в окуляр и его необходимо вывести на ПК для просмотра на большом мониторе или для записи. Видеоокуляр осуществляет сопряжение оптического микроскопа с внешними устройствами, превращая оптический микроскоп в цифровой.

Микромед Эврика 1.3 MP-AC позволяет в режиме реального времени наблюдать увеличенные изображения на мониторе и сохранять фото и видео файлы. Устройство может использоваться с микроскопами любого типа - монокулярными, бинокулярными и тринокулярными. При использовании дополнительных адаптеров, также в цифровой можно преобразовать любой световой стереомикроскоп и оцифровывать изображения объектов с телескопов.

Микромед Эврика 1.3 MP-AC находит широкое применение в учебных биологических лабораториях, классах школ и лицеев и при самостоятельных занятиях в домашних условиях. Видеоокуляр входит в линейку продукции торговой марки Микромед, заслужившую популярность и доверие пользователей благодаря высокому качеству, надежности и отличному качеству изображений.

Возможности

Видеоокуляр построен на цветном CMOS сенсоре формата 1/3“ с физическими размерами 4.60 x 3.70 мм и размером пикселя 3.4 х 3.4 мкм. Сенсор имеет очень высокую чувствительность 4.5 В/люкс-сек и обеспечивает динамический диапазон 74 дБ, и отношение сигнал/шум 38.5 дБ, что является прекрасным показателем для камеры бюджетного класса. Высокая чувствительность позволяет без ограничений использовать объективы большого увеличения и исследовать образцы с низким пропусканием света. Видеоокуляр поддерживает запись видео- и фото - файлов с максимальным разрешением до 1520x856.

Универсальная установка

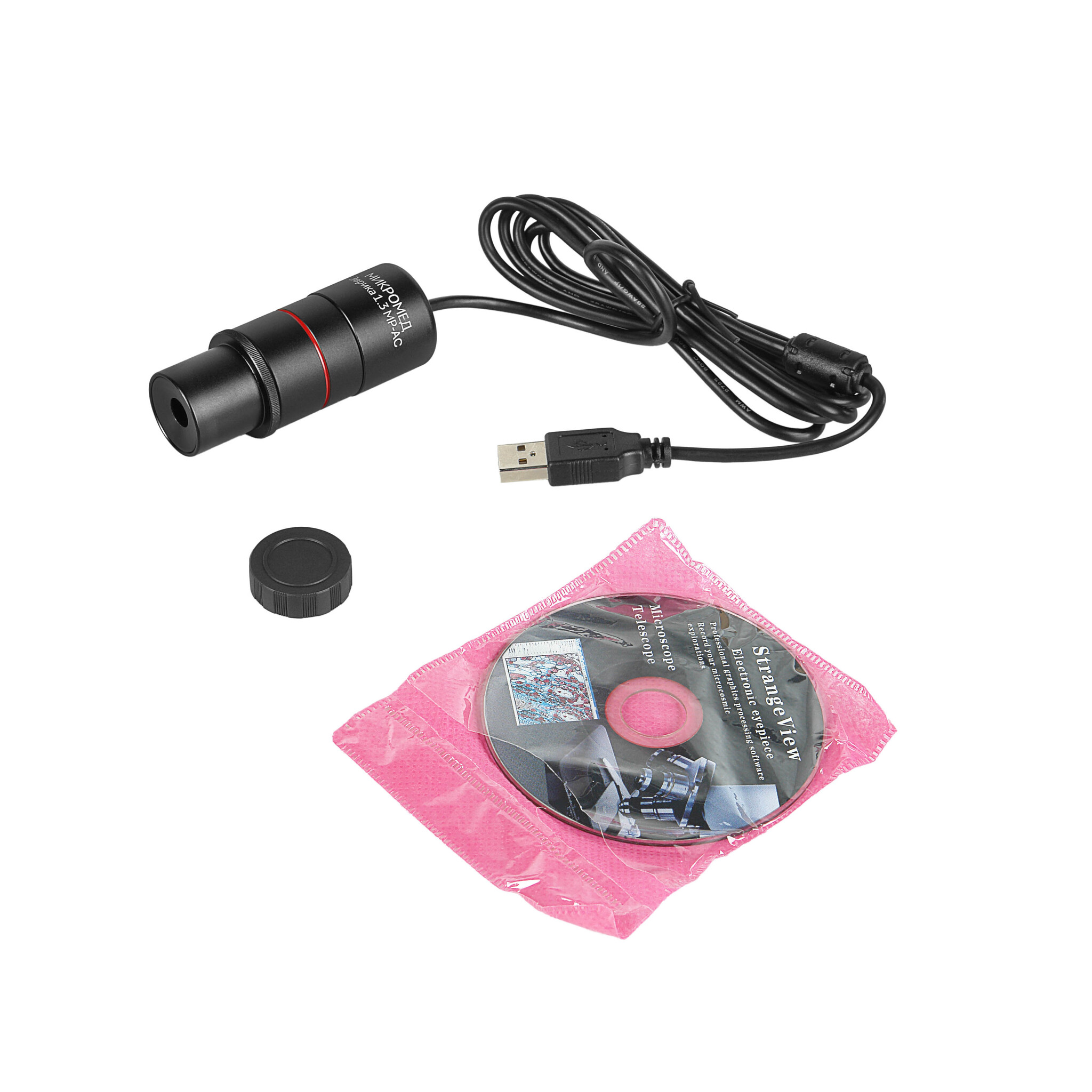

Особенностью видеоокуляра является его универсальная конструкция. В комплекте к устройству поставляется адаптер для установки в окулярный тубус микроскопа наиболее распространенного диаметра 23.2 мм. Это позволяет устанавливать видеоокуляр на многие типы микроскопов. Использование дополнительно приобретаемых переходников на различные диаметры тубусов еще больше расширяют возможности применения видеокуляра. При снятом адаптере пользователь может использовать передовую систему С-mount и применять оптические адаптеры.

Оптические адаптеры

Сенсор видеоокуляра Микромед Эврика 1.3 MP-AC имеет формат 1/3“ и его диагональ составляет 5.9 мм, что значительно меньше размера поля зрения микроскопа. Поэтому неизбежны потери информации – сенсор будет захватывать лишь среднюю часть изображения объекта. Для того, чтобы согласовать размер поля зрения микроскопа с размером сенсора и избежать потери части поля зрения, применяются оптические адаптеры. Адаптеры имеют собственное увеличение, величина которого подбирается в соответствии с форматом сенсора. Для видеоокуляра Микромед Эврика 1.3 MP-AC рекомендуется использовать адаптер с увеличением 0.5х. Высококачественные оптические адаптеры всегда доступны в нашем интернет-магазине.

Программное обеспечение

ПО поддерживается большинством операционных систем и обеспечивает просмотр, запись и редактирование файлов. ПО содержит инструменты для калибровки камеры, управления параметрами экспонирования и цвета, для измерений линий, многоугольников, окружностей, углов, для систематизации хранения файлов, формирования отчетов и много другого.

Полезным дополнением к видеоокуляру будет калибровочный, или микрометрический слайд. Этот простой и недорогой аксессуар предназначен для калибровки ПО при измерении линейных размеров объектов исследований. А также, используя микрометрический слайд, можно с высокой точностью вычислять цифровое увеличение.

Простота использования

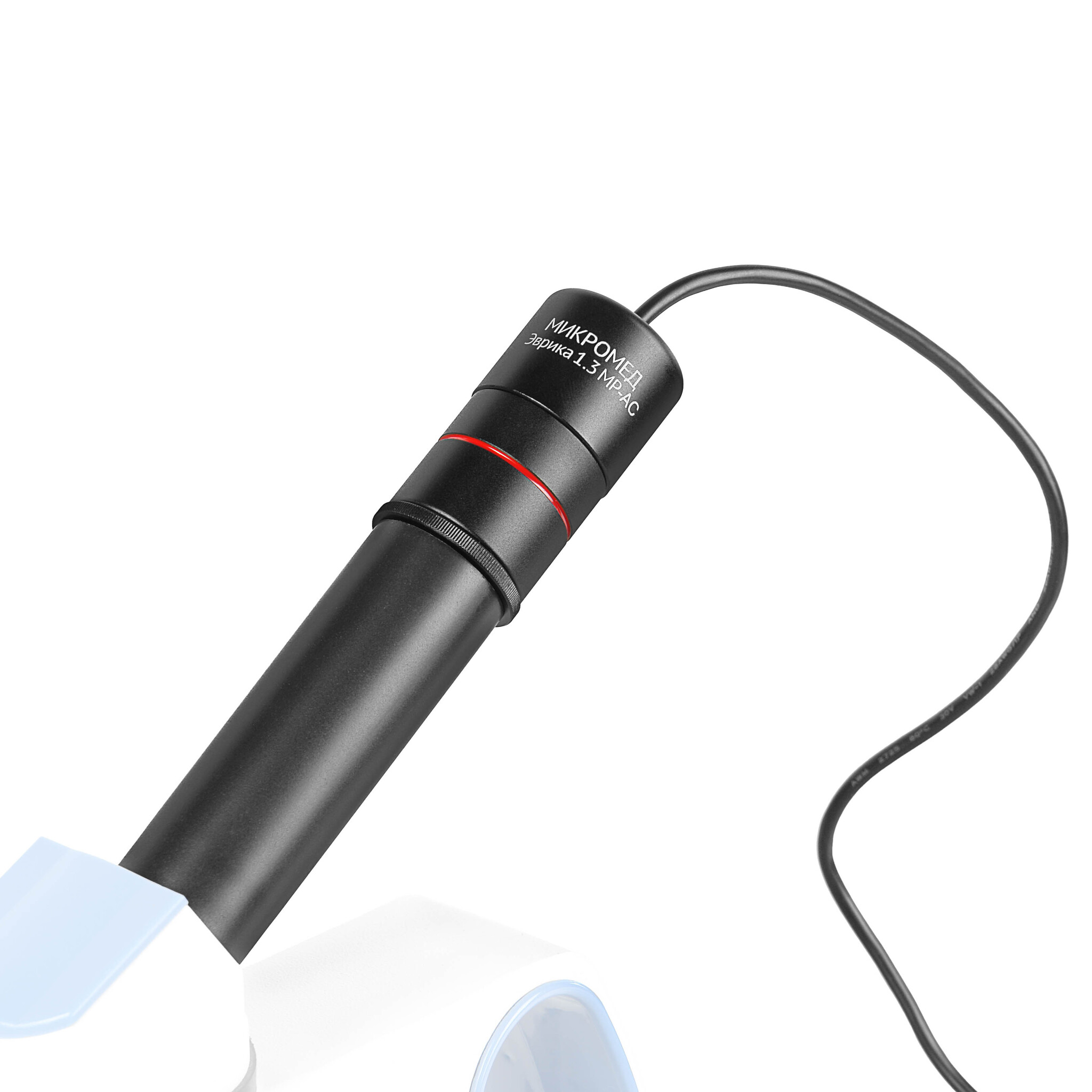

Для того, чтобы установить видеоокуляр и работать с ним не нужны специальные навыки и настройки. При использовании бинокулярного микроскопа нужно просто вынуть оптический окуляр из тубуса микроскопа и вместо него установить камеру. Рекомендуется использовать тубус, имеющий диоптрийную подвижку, это позволит настроить точное соответствие фокусировки оптического и цифрового изображения.

На стереомикроскоп видеоокуляр устанавливается также, как и на бинокулярный, но потребуется переходник 23.2 - 30.0 или 23.2 - 30.5 мм.

При использовании монокулярного микроскопа видеоокуляр также устанавливается в окулярный тубус, но пользователь сможет наблюдать изображение объекта только на мониторе.

В случае использования тринокулярного микроскопа, камера устанавливается в специально предназначенный для нее третий тубус - канал визуализации. В этом случае используется оптический адаптер тринокулярной насадки с резьбой С-mount или адаптер 23.2 мм из комплекта.

После установки видеоокуляра на микроскоп требуется загрузить на компьютер ПО, подключить видеоокуляр к порту USB2.0 и настроить основные режимы камеры и параметры изображения. При необходимости проводить измерения, требуется сделать калибровку в соответствии с Руководством и можно приступать к исследованиям.

Особенности:

• Цветной CMOS сенсор 1.3Мр сверхвысокой чувствительности.
• Запись с разрешением до 1520x856.
• Высокая чувствительность позволяет применять объективы больших увеличений.
• Совместимость с большинством операционных систем.
• Универсальная установка – в тубус Ø23.2 мм или с помощью адаптера С-mount.
• Совместимость с оптическими адаптерами.
• ПО в комплекте.
