Бинокулярный микроскоп Микромед 1 (2-20 inf.) применяется в различных областях биологии для наблюдений и морфологических исследований, в медицине, ботанике, фармацевтической промышленности, сельском хозяйстве, службах охраны окружающей среды. Также он находит применение и в других областях науки для разнообразных исследований в проходящем свете по методу светлого поля, а также по методу темного поля и фазового контраста с дополнительными устройствами. Микроскоп рекомендован для диагностических исследований в больницах (рег. уд. № ФСЗ 2007/00554 от 26. 12. 2007 г) и в высших учебных заведениях.
Доступный и универсальный
Микроскоп имеет модульную конструкцию, что позволяет использовать дополнительные устройства и проводить с их помощью широкий спектр исследований в проходящем свете. Конструкция микроскопа позволяет работать по методу простой поляризации, для этого используется дополнительный анализатор, устанавливаемый в визуальную насадку, и поляризатор, устанавливаемый на коллектор. Благодаря модульной конструкции, микроскоп легко модернизировать и обновлять. Микроскоп входит в линейку исследовательских микроскопов Микромед, отличающихся высоким качеством оптических и механических деталей, точной сборкой и прецизионной настройкой каждого микроскопа.
Информативность и комфорт
Микроскоп Микромед 1 (2-20 inf.) спроектирован на оптическую длину тубуса «бесконечность». Оптическая система микроскопа включает в себя оптическую головку с окулярными тубусами и каналом визуализации, объективы на револьверном устройстве, коллектор и конденсор осветительного устройства со слотом для устройства темного поля.

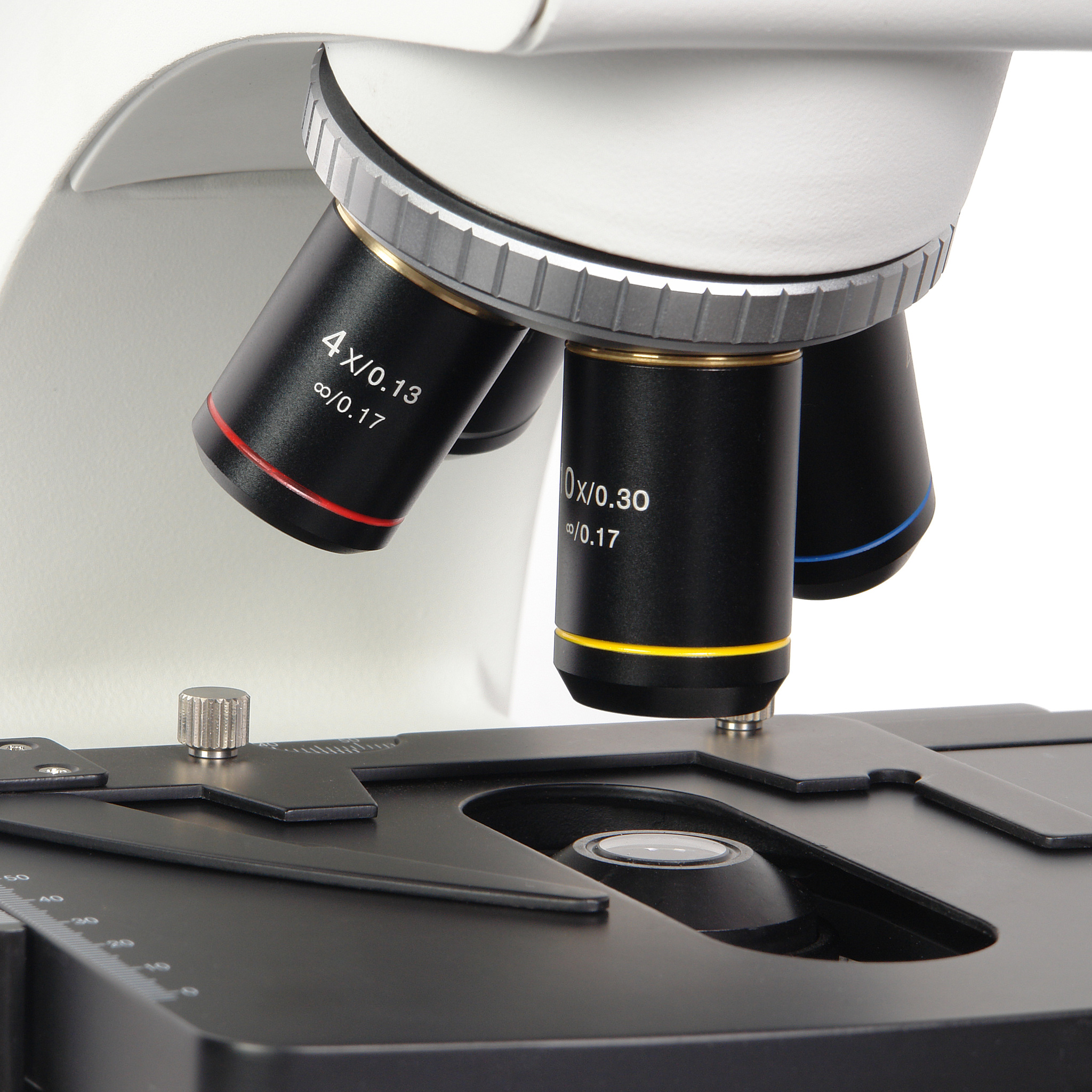

В комплект поставки микроскопа Микромед 1 (2-20 inf.) входят объективы с ахроматической коррекцией для сухих исследований – 4x/0.13, 10x/0.30, 40x/0.70 и объектив для исследований с масляной иммерсией 100x/1.25 oil. По дополнительному заказу может быть поставлен объектив 60х/0.80. Объективы 40x/0.70 и 100x/1.25 oil имеют оправы с подпружиненными оптическими блоками, что препятствует повреждению оптики объектива и изучаемого образца. Высокое оптическое качество объективов обеспечивает информативность и комфорт при исследованиях и отличное качество записываемых изображений. Все объективы парфокальны, поэтому при смене увеличений не теряется наводка на резкость. Объективы микроскопа установлены на револьверном устройстве, рассчитанном на 4 объектива, что позволяет наблюдателю быстро переходить к исследованиям с различными увеличениями.
Осветительная система профессионального уровня

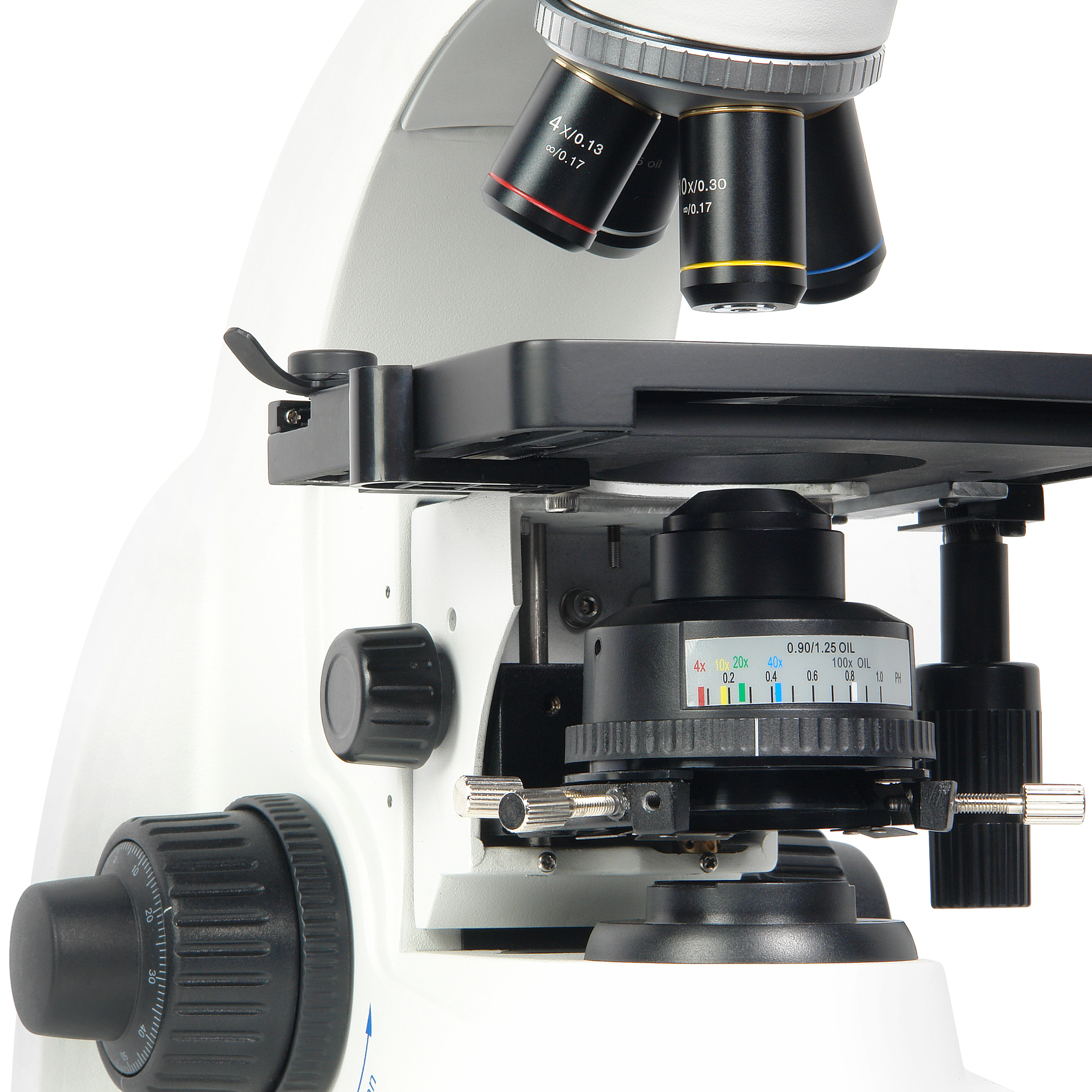

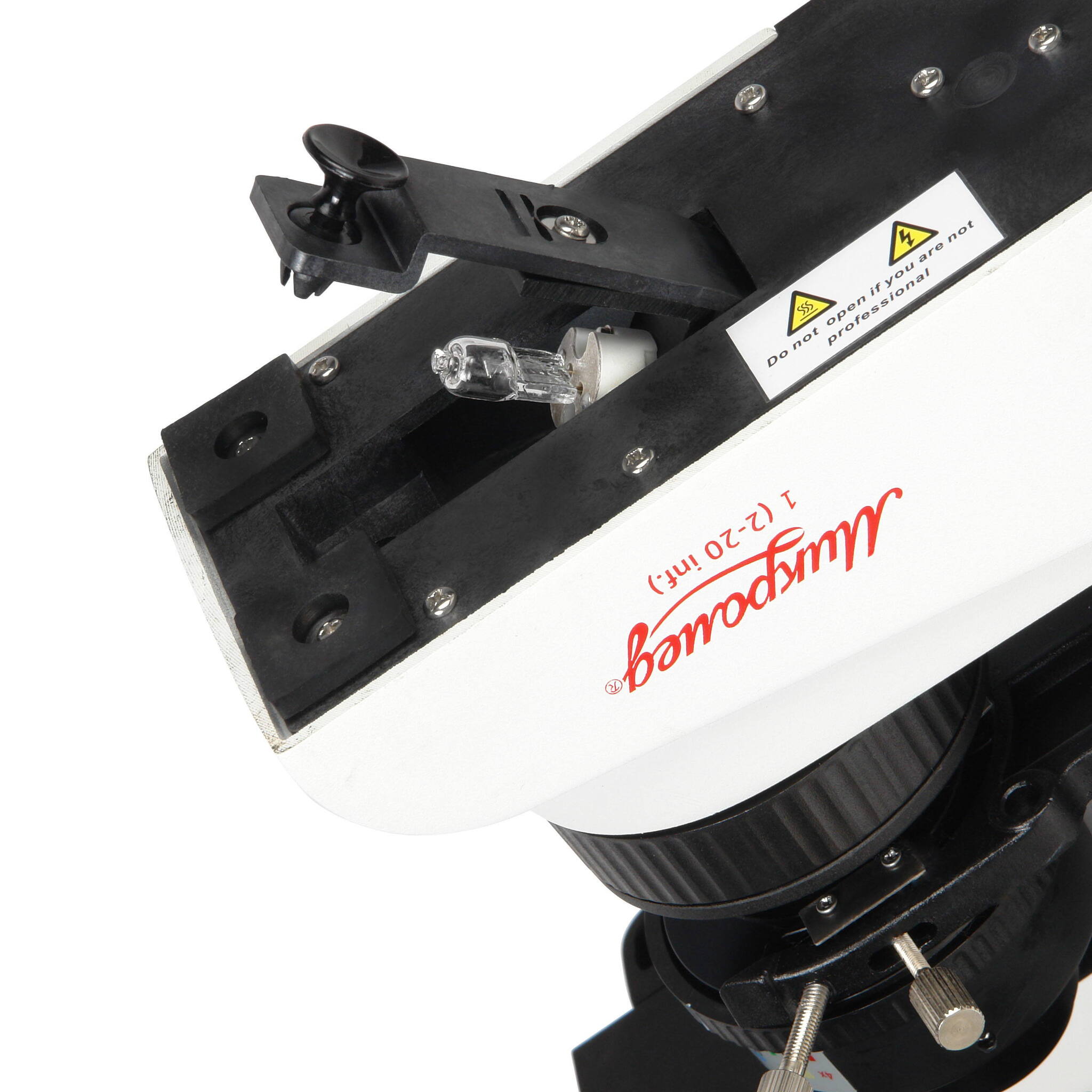

Особенностью микроскопа Микромед 1 (2-20 inf.) является его осветительная система проходящего света для работы в светлом поле оснащенная иммерсионным конденсором Аббе 0.90/1.25oil. Числовая апертура конденсора при работе с масляной иммерсией А=1.25. Конденсор имеет центрируемую оправу и регулируемую апертурную 10-ти лепестковую ирисовую диафрагму. Диапазон перемещения конденсора по высоте составляет 19 мм. Апертурная диафрагма конденсора имеет шкалу с цветной маркировкой значений увеличений и апертур используемых объективов. В оправе конденсора имеется слот для установки дополнительного устройства - слайдера с устройством для исследований методом темного поля. Конденсор съемный, и может быть заменен на поставляемые по дополнительному заказу конденсоры: иммерсионный темного поля с апертурой А=1,36-1,25 или конденсор темного поля сухой с апертурой А=0,83-0,91. Также в осветительную систему входит коллектор и галогенная лампа с регулируемой яркостью. Блок питания встроен в основание микроскопа.
Оптика или цифра

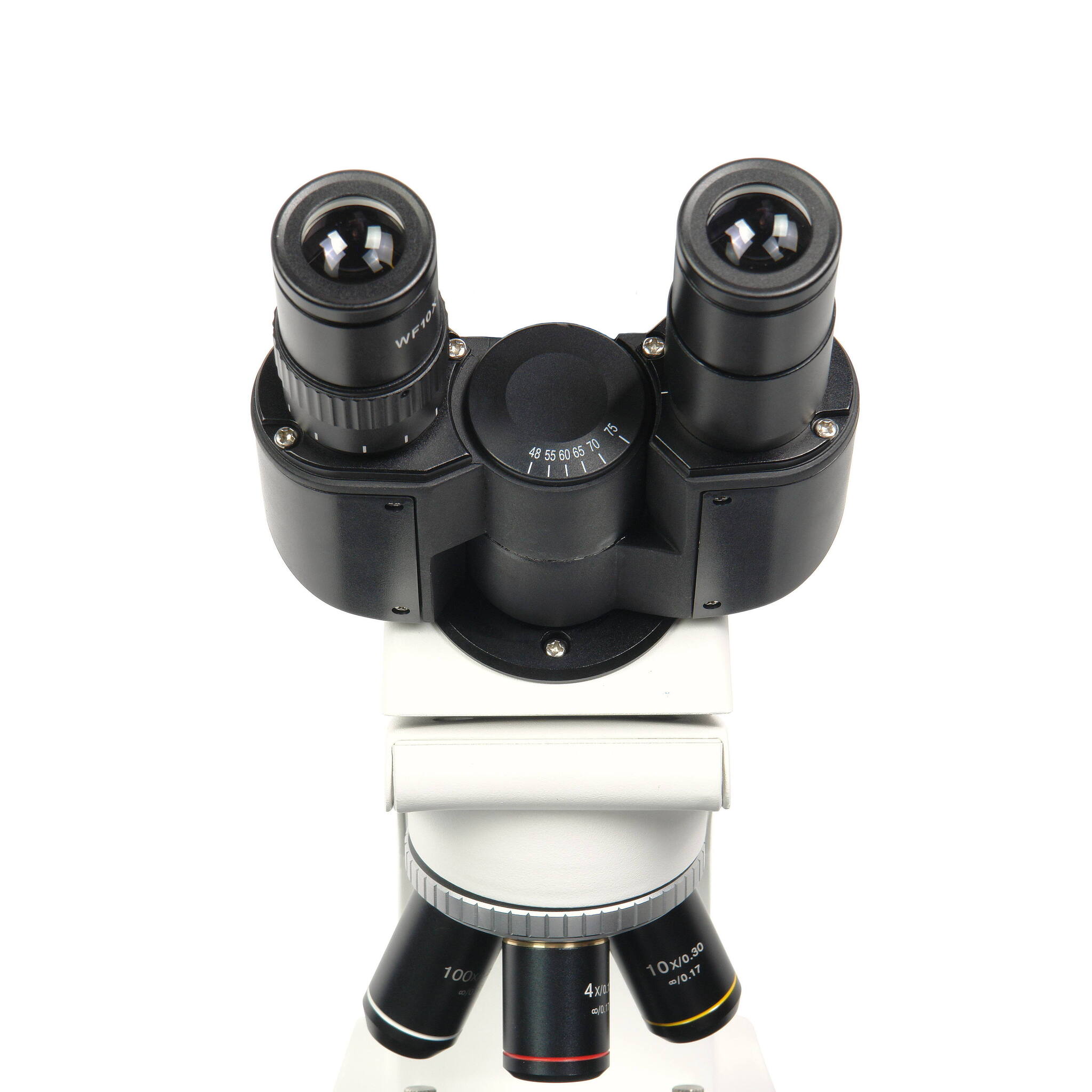

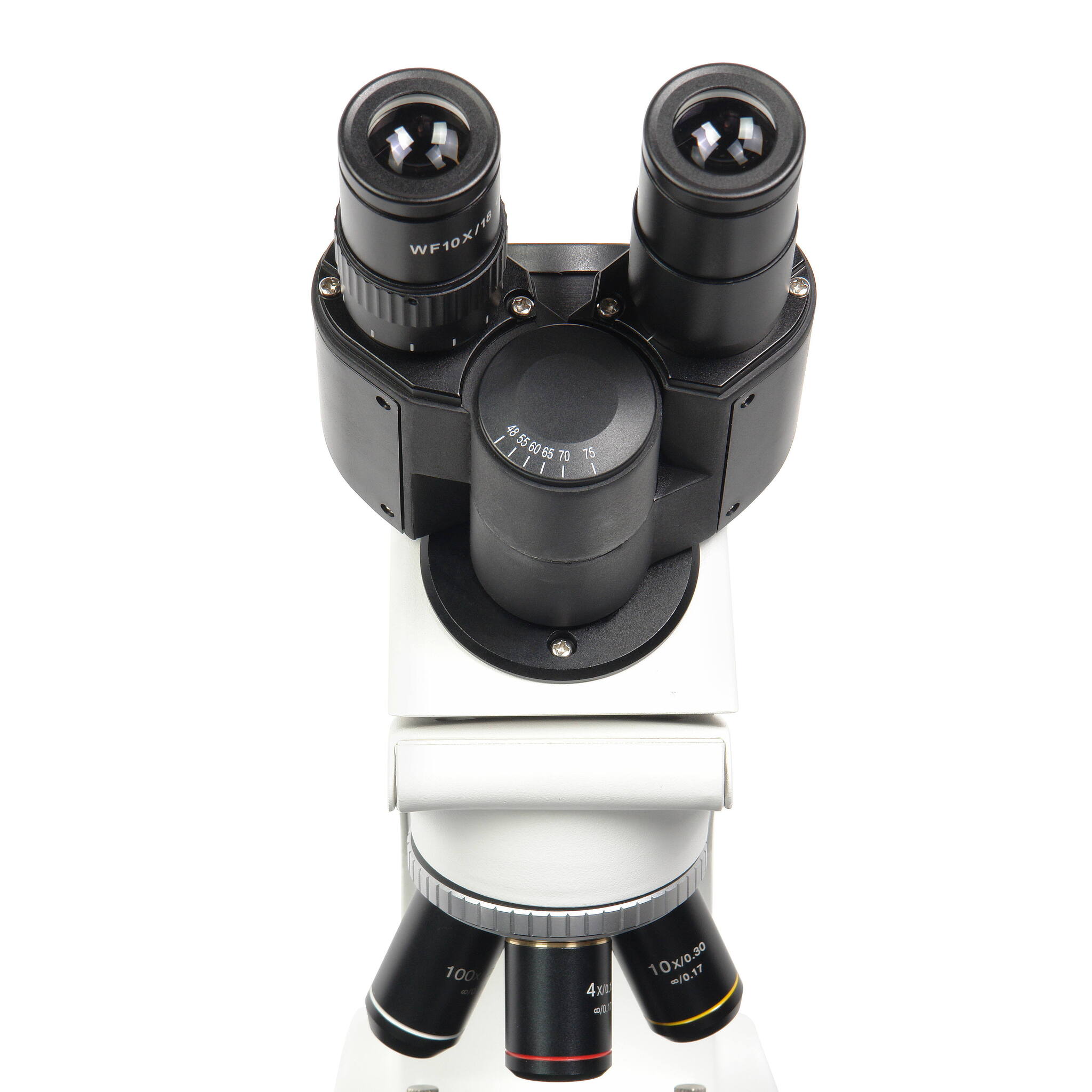

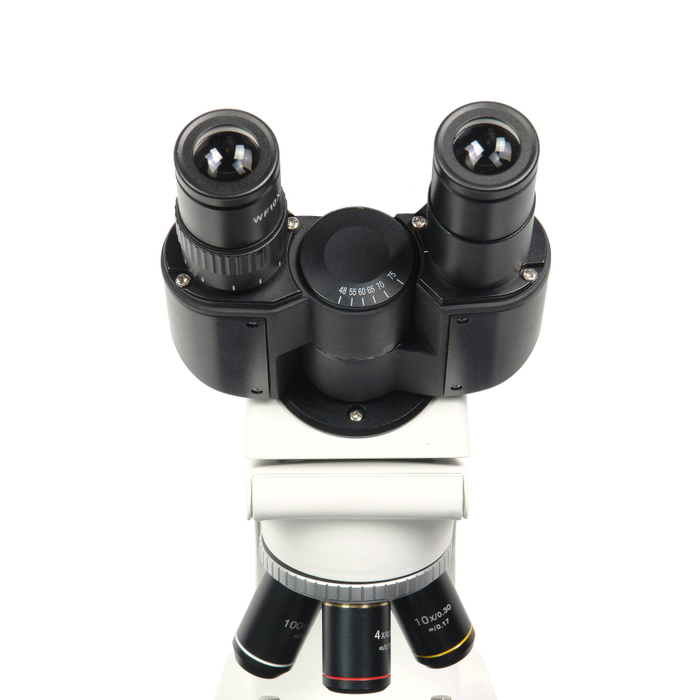

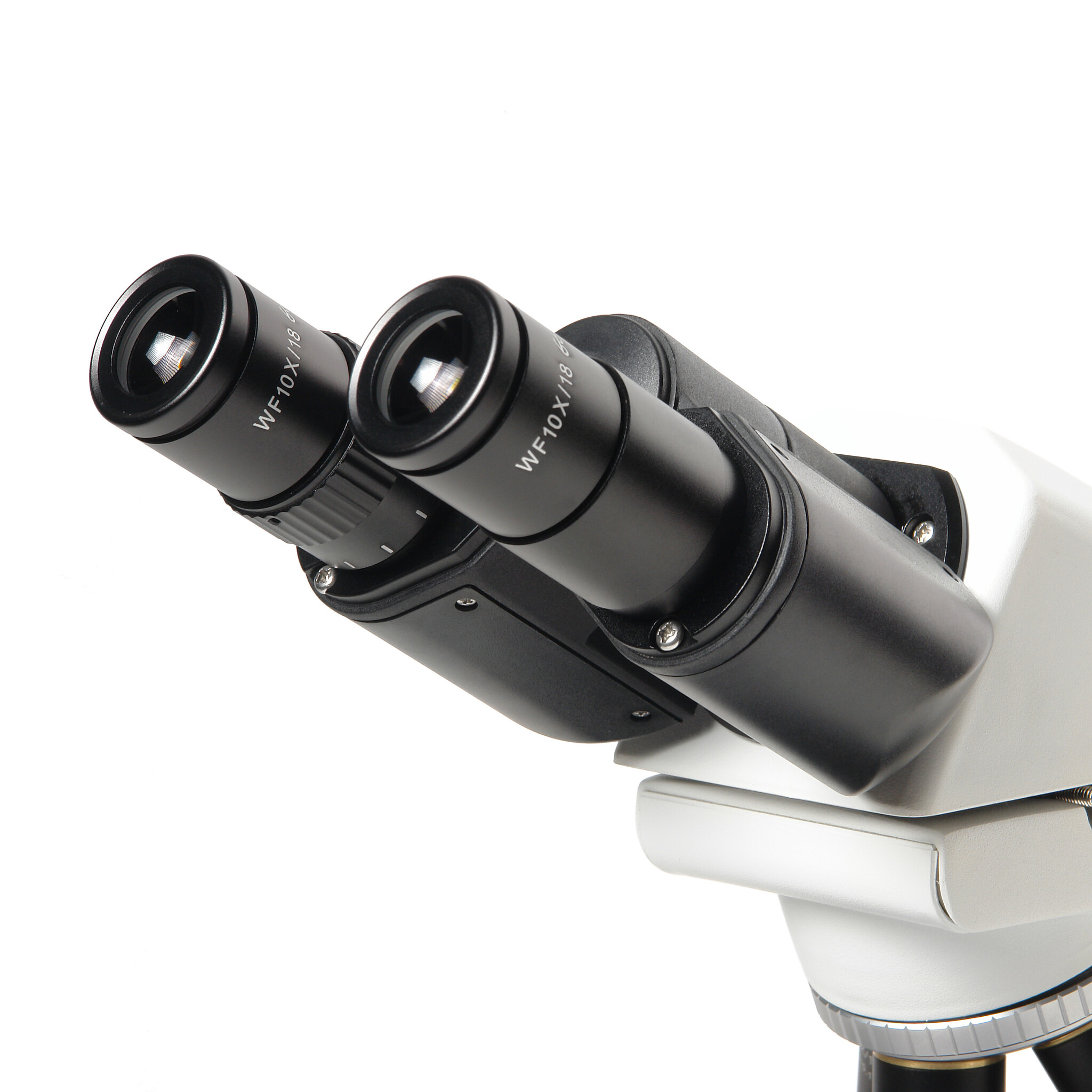

Бинокулярная конструкция визуальной насадки микроскопа Микромед 1 (2-20 inf.) может быть использована для установки цифровой окулярной камеры – видеоокуляра для вывода изображения на внешнее устройство и записи файлов. Камеру рекомендуется устанавливать в левый окулярный тубус, имеющий диоптрийную подвижку и использовать ее для настройки фокусировки камеры. Бинокулярная насадка позволяет одновременно проводить визуальное наблюдение через оптический окуляр, и использовать цифровую камеру. Световой поток в этом случае делится между обоими каналами в соотношении 50/50. Камера устанавливается в левый тубус без использования переходников напрямую в посадочное место Ø23,2 мм. Этот широко распространенный установочный стандарт позволяет применять множество различных типов камер. Окулярная камера в базовый комплект поставки микроскопа не входит. Необходимую камеру всегда можно выбрать и приобрести как в нашем интернет-магазине или салонах Вебер, так и у наших дилеров.
Прецизионная фокусировка

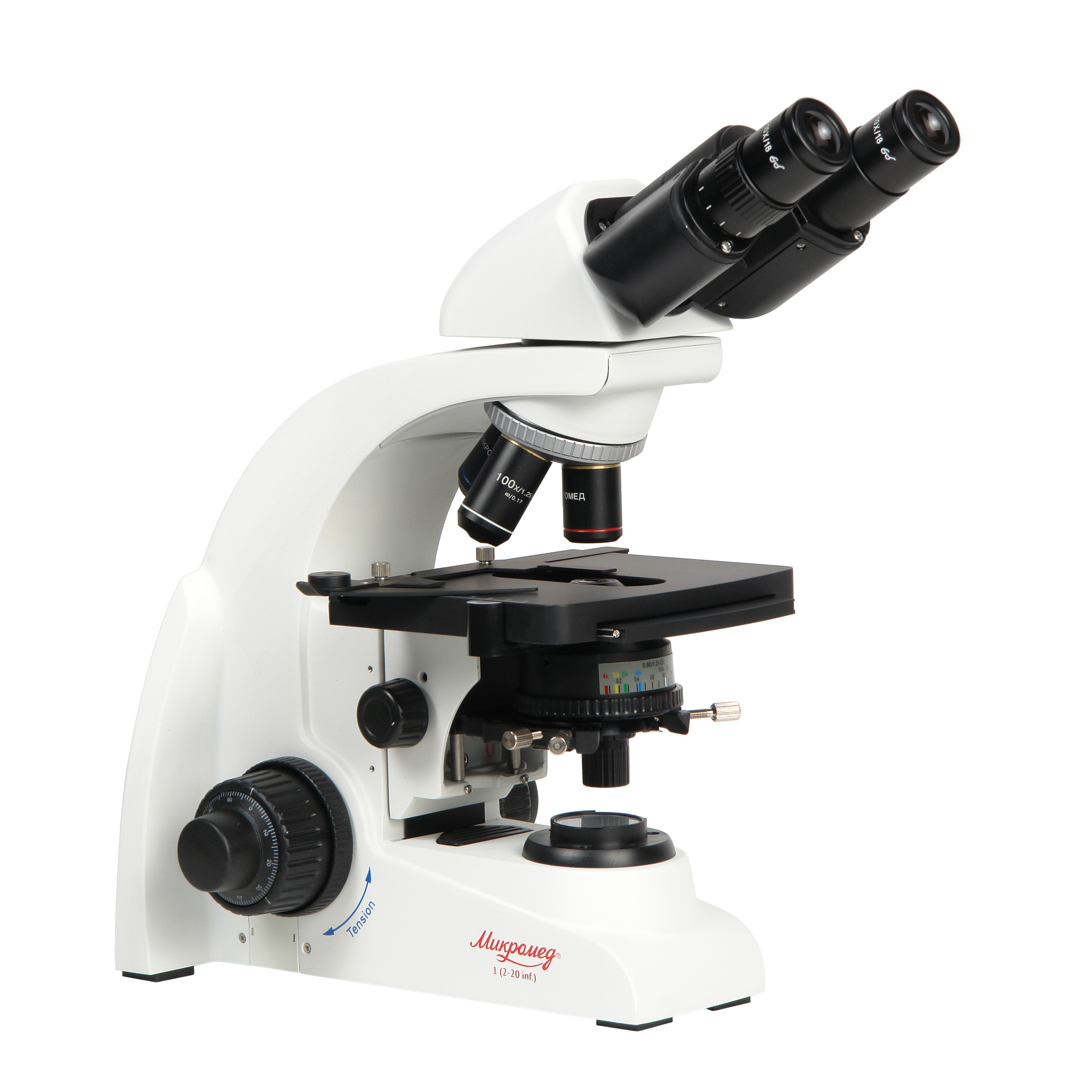

Фокусировка микроскопа осуществляется перемещением предметного столика по высоте. Максимальный диапазон хода фокусировки 18 мм. Фокусировочный механизм расположен в штативе микроскопа и имеет коаксиальные рукоятки грубой и тонкой фокусировки с регулятором усилия хода и винтовым упором. Цена деления шкалы тонкой фокусировки 1 мкм. Плавность хода и отсутствие люфтов при фокусировке обеспечиваются применением прецизионного зубчато-реечного механизма. Конструкция механизма в сочетании с регулятором усилия фокусировки обеспечивает не только плавный ход и высокую точность настройки фокуса, но и предотвращает самопроизвольное опускание столика.
Точная и надежная механика
Механический двухкоординатный предметный столик микроскопа Микромед 1 (2-20 inf.) расположен под револьвером с объективами и имеет размер 156 мм х 138 мм. Столик допускает перемещение образца во взаимно перпендикулярных направлениях X / Y с помощью коаксиальных рукояток в диапазоне 76 мм x 54 мм. Столик имеет шкалы и нониусы с ценой деления 1 мм и 0,1 мм соответственно и комплектуется накладным препаратоводителем.
Микроскоп имеет полностью металлическую ударопрочную конструкцию. Штатив и основание изготовлены методом литья под давлением из алюминиевого сплава. Конструкция микроскопа гарантирует надежность конструкции, стабильность и точность настроек. Основание и штатив микроскопа имеют износостойкое покрытие с антистатическими свойствами. Компактная и эргономичная конструкция делает микроскоп Микромед 1 (2-20 inf.) легким в эксплуатации и позволяет ему занимать минимальное рабочее пространство.
ОСОБЕННОСТИ:
- Увеличение 40х - 1000х. С дополнительными окулярами 40х - 2000х.
- Оптическая система микроскопа скорректирована на бесконечность.
- Бинокулярная насадка микроскопа позволяет присоединять окулярные камеры различных типов.
- Объективы – ахроматы с коррекцией на бесконечность обеспечивают высокое качество изображения при наблюдении и записи фото и видео файлов.
- Объективы парфокальны и при смене увеличения дополнительная фокусировка не требуется.
- Исследования возможны как по методу светлого поля в обычном свете, так и с дополнительными устройствами методами темного поля, фазового контраста и простой поляризации.
- Сменные конденсоры темного поля по дополнительному заказу.
- Механизм грубой и тонкой фокусировки с регулятором усилия хода и ограничителем.
- Микроскоп сертифицирован РОСЗДРАВНАДЗОРом и соответствуют стандартам медицинского оборудования для лабораторных и исследовательских работ.
Характеристики
| Тип микроскопа | Прямой |
| Увеличение, крат | 40-1000 |
| Увеличение с дополнительной оптикой, крат | 40-2000 |
| Оптическая схема | Бесконечность |
| Объективы, в комплекте | 4x/0.13, 10x/0.30, 40x/0.70, 100x/1.25 oil |
| Объективы, дополнительно | 60х/0.80 |
| Тип коррекции объективов | Ахроматы, длина тубуса "бесконечность" |
| Револьверное устройство | На 4 объектива |
| Тип визуальной насадки | Бинокулярная |
| Увеличение насадки, крат | 1 |
| Диоптрийная настройка, дптр | ±6, на левом тубусе |
| Угол наклона визуальной насадки, град | 30 |
| Угол поворота визуальной насадки, град | 360 |
| Регулируемое межзрачковое расстояние, в пределах, мм | 48-75 |
| Окуляры, в комплекте | WF 10/18 с удаленным зрачком |
| Окуляры, дополнительно | 16х/13, 20Х/11, 10Х/18 со шкалой |
| Посадочный диаметр окуляров, мм | 23,2 |
| Крепление видеоокуляров | В левый окулярный тубус, Ø 23,2 |
| Диапазон фокусировки, мм | 18 |
| Величина хода тонкой фокусировки, мм/оборот | 0,1 |
| Цена деления тонкой фокусировки, мкм | 1,0 |
| Предметный столик, размер, мм | 156х138 |
| Диапазон перемещения препарата, мм | 76x54 |
| Конденсор Аббе светлого поля | Иммерсионный, А= 0,9/1,25, центрируемый |
| Конденсоры по дополнительному заказу | Темного поля, иммерсионный А=1,36-1,25 |
| Апертурная диафрагма | Есть |
| Слот для принадлежностей | Есть, в конденсоре |
| Возможность работы в поляризованном свете | Есть |
| Источник света, лампа галогеновая, В/Вт | 12/20, цоколь G4 |
| Регулировка яркости лампы, % | 0-100 |
| Источник питания, сеть переменного тока, В/Гц | 220±22/50 |
| Размеры микроскопа, мм | 360х380х190 |
| Размеры в упаковке, мм | 480х480х290 |
| Масса микроскопа, кг | 6,3 |
| Масса в упаковке, кг | 8,75 |

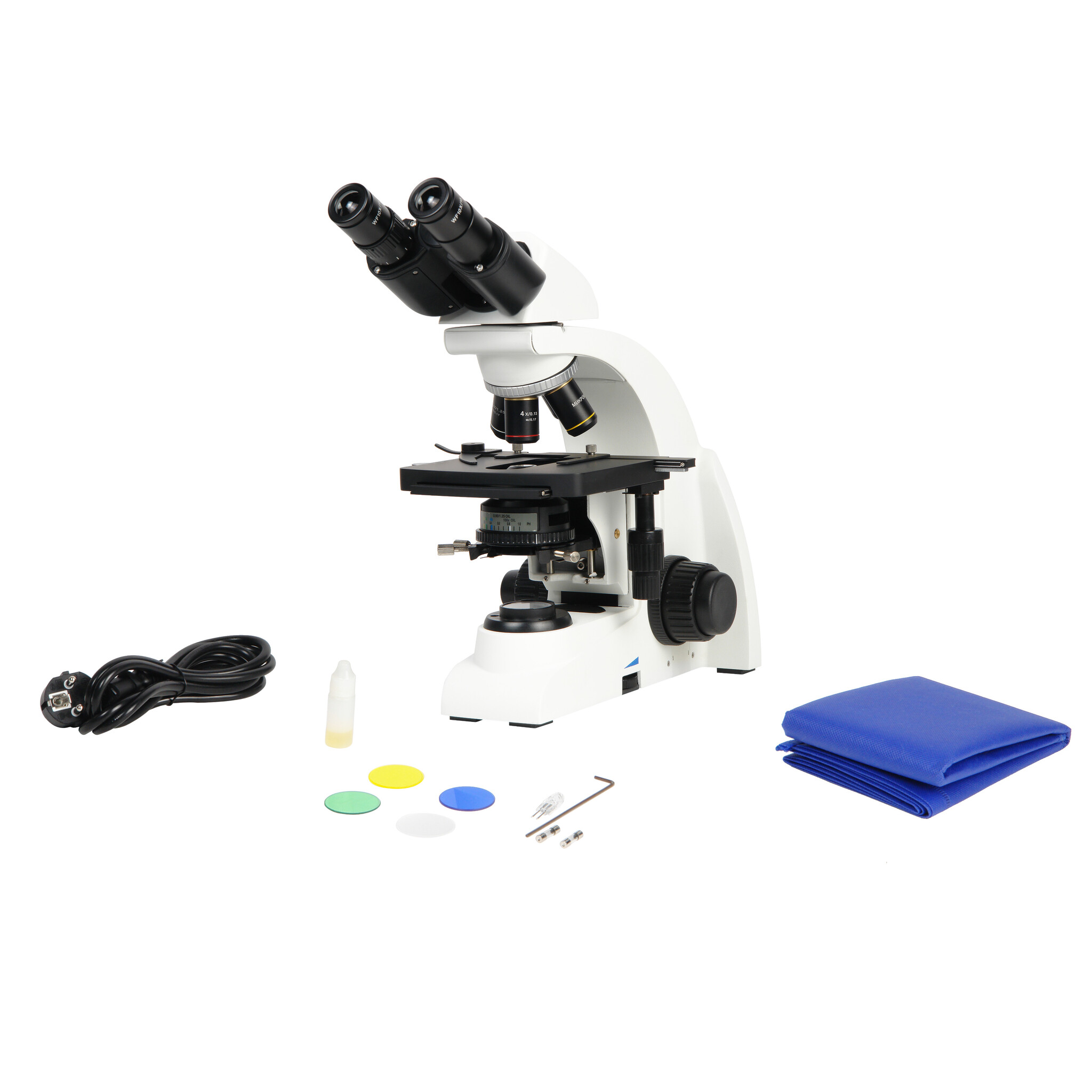

- Штатив микроскопа Микромед 1 (2-20 inf.) со встроенным в основание осветителем, источником питания, механизмом фокусировки и предметным столиком – 1 шт
- Бинокулярная насадка, поворотная 360⁰, с наклоном тубусов 30⁰ – 1 шт
- Револьвер на 4 гнезда для объективов (установлен) - 1 шт
- Двухкоординатный прямоугольный предметный столик 156 мм х 138 мм – 1 шт
- Центрируемый конденсор Аббе, иммерсионный, апертура А=0.9/1.25, со слотом (установлен) – 1 шт
- Объектив ахромат 4х / 0.13 ∞ / 0.17- 1 шт
- Объектив ахромат 10x / 0,30 ∞ / 0.17 - 1 шт
- Объектив ахромат 40х / 0,70 ∞ / 0.17 (подпружиненный) - 1 шт
- Объектив ахромат 100х / 1,25 ми ∞ / 0.17 (подпружиненный) - 1 шт
- Окуляр широкопольный WF10x/18 – 2 шт
- Светофильтр голубой – 1 шт
- Светофильтр зеленый – 1 шт
- Светофильтр желтый – 1 шт
- Светофильтр матовый – 1 шт
- Винт центрировки конденсора (установлен) - 2 шт
- Винт фиксации конденсора (установлен) – 1 шт
- Винт крепления визуальной насадки (установлен) – 1 шт
- Лампа галогенная 12В/30Вт, цоколь G4 – 1 шт
- Вставка плавкая (предохранитель) – 1 шт
- Сетевой кабель – 1 шт
- Пузырек с иммерсионным маслом – 1 шт
- Чехол пылезащитный- 1 шт
- Руководство по эксплуатации – 1 шт
