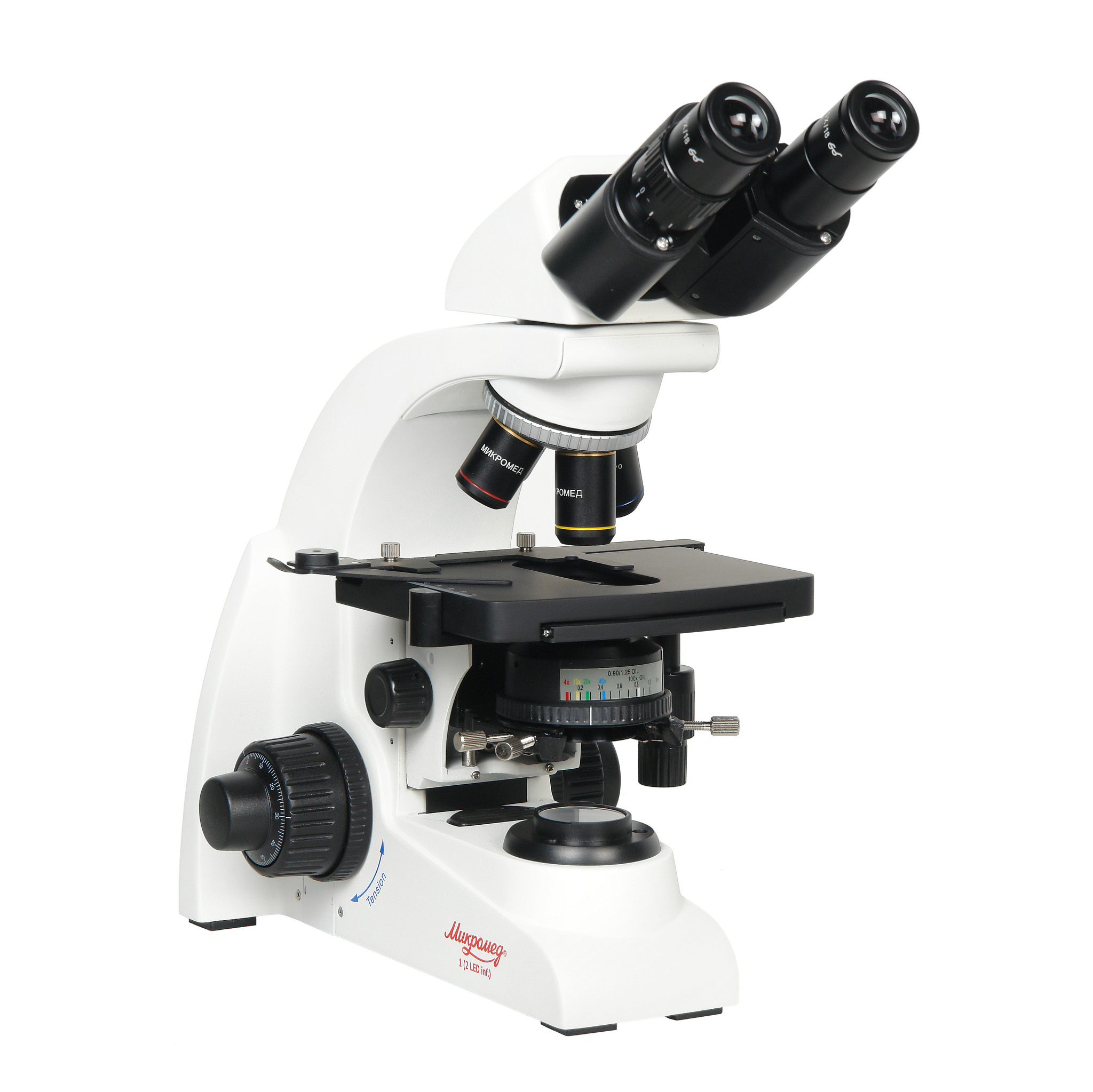

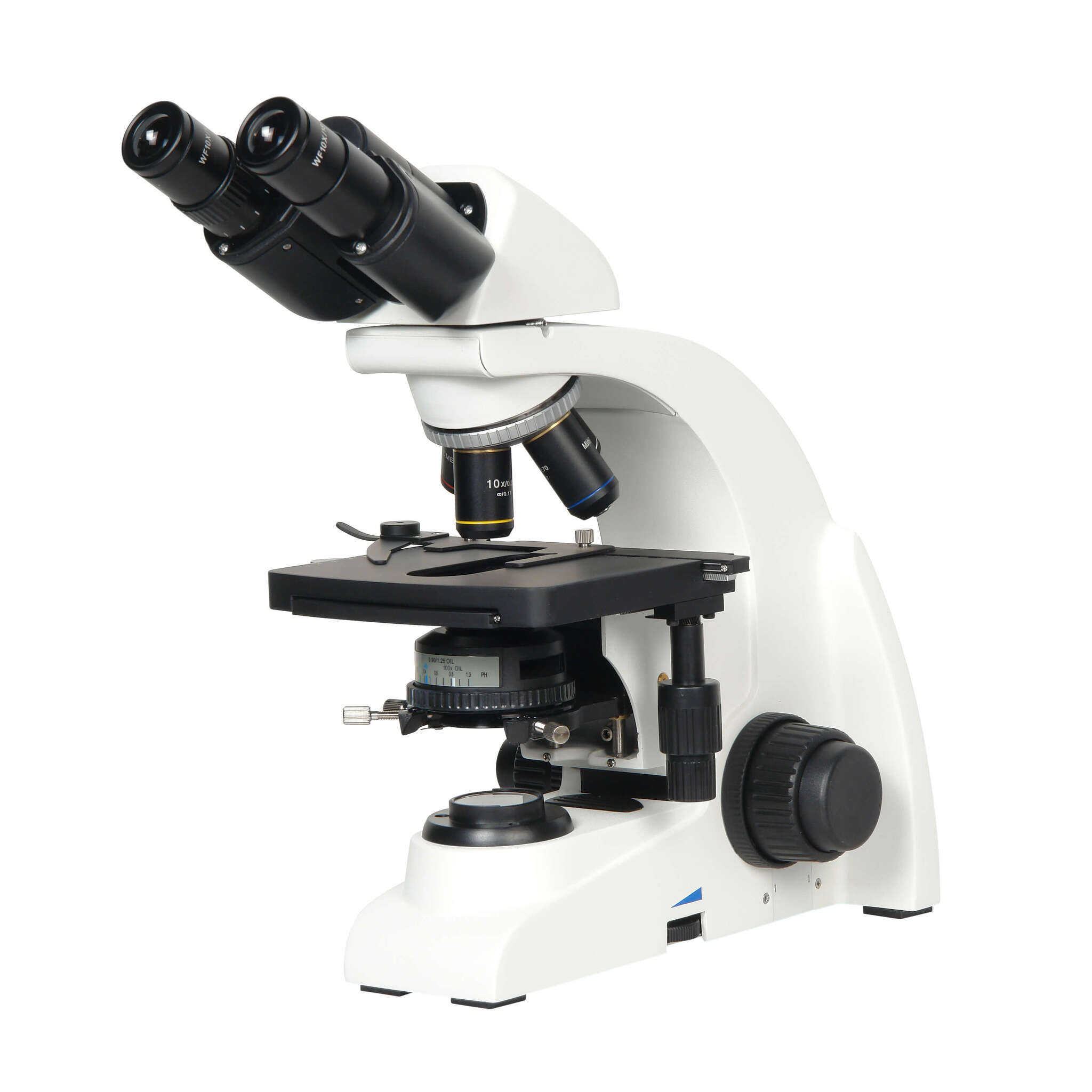

Бинокулярный микроскоп Микромед 1 (2 LED inf.) применяется в различных областях биологии для наблюдений и морфологических исследований, в медицине, ботанике, фармацевтической промышленности, сельском хозяйстве, службах охраны окружающей среды. Также он находит применение и в других областях науки для разнообразных исследований в проходящем свете по методу светлого поля, а также по методу темного поля и фазового контраста с дополнительными устройствами. Микроскоп рекомендован для диагностических исследований в больницах (рег. уд. № ФСЗ 2007/00554 от 26. 12. 2007 г) и в высших учебных заведениях.
Гибкость исследований
Микроскоп имеет модульную конструкцию, что позволяет использовать дополнительные устройства и проводить с их помощью исследования в проходящем свете. Конструкция микроскопа позволяет работать по методу простой поляризации, для этого используется дополнительный анализатор, устанавливаемый в визуальную насадку, и поляризатор, устанавливаемый на коллектор. Благодаря модульной конструкции, микроскоп может быть модернизирован до необходимой конфигурации.
Оптика высокого уровня
Микроскоп Микромед 1 (2 LED inf.) спроектирован на оптическую длину тубуса «бесконечность». Оптическая система микроскопа включает в себя оптическую головку с окулярными тубусами и каналом визуализации, объективы на револьверном устройстве, коллектор и конденсор осветительного устройства со слотом для устройства темного поля. Все оптические детали микроскопа изготовлены из оптических стекол высокого класса и имеют многослойное просветляющее покрытие поверхностей.
Микроскоп входит в линейку исследовательских микроскопов Микромед, отличающихся высоким качеством оптических и механических деталей, точной сборкой и прецизионной настройкой каждого микроскопа.
Информативность и комфорт

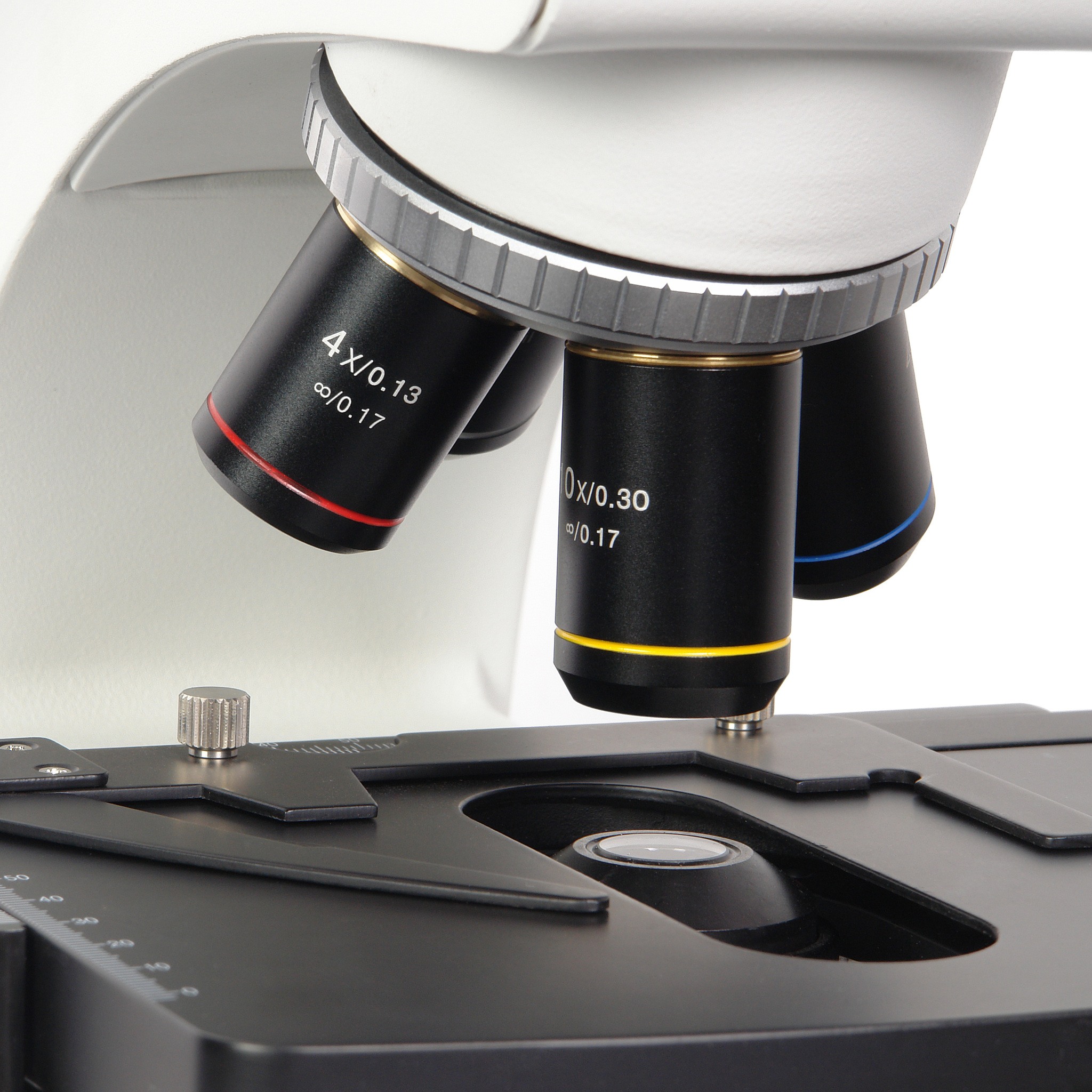

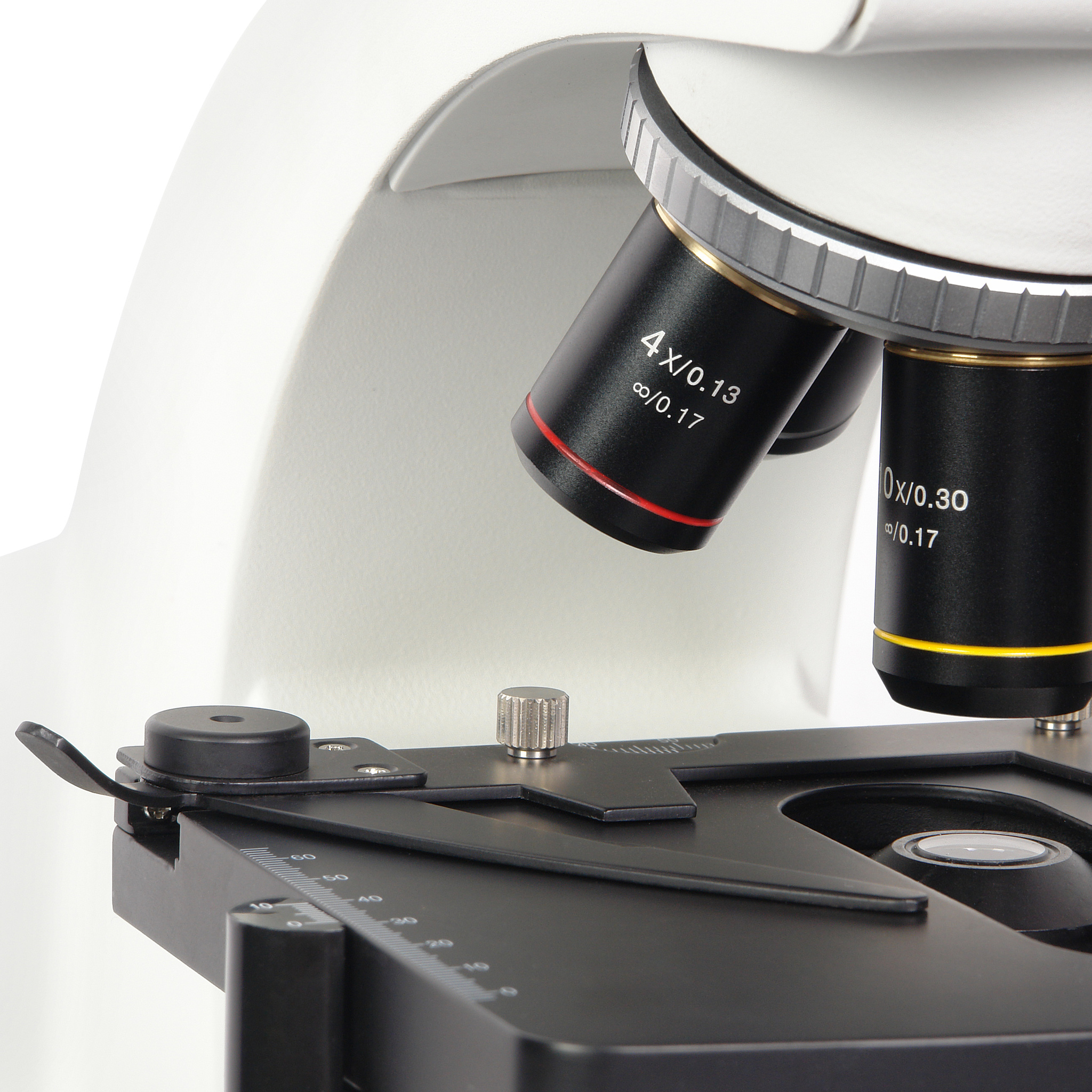

В комплект поставки микроскопа Микромед 1 (2 LED inf.) входят объективы с ахроматической коррекцией для сухих исследований – 4x/0.13, 10x/0.30, 40x/0.70 и объектив для исследований с масляной иммерсией 100x/1.25 oil. По дополнительному заказу может быть поставлен объектив 60х/0.80. Объективы 40x/0.70 и 100x/1.25 oil имеют оправы с подпружиненными оптическими блоками, что препятствует повреждению оптики объектива и изучаемого образца.
Высокое оптическое качество объективов обеспечивает информативность и комфорт при исследованиях и отличное качество записываемых изображений. Все объективы парфокальны, поэтому при смене увеличений не теряется наводка на резкость. Объективы микроскопа установлены на револьверном устройстве, рассчитанном на 4 объектива, что позволяет наблюдателю быстро переходить к исследованиям с различными увеличениями.

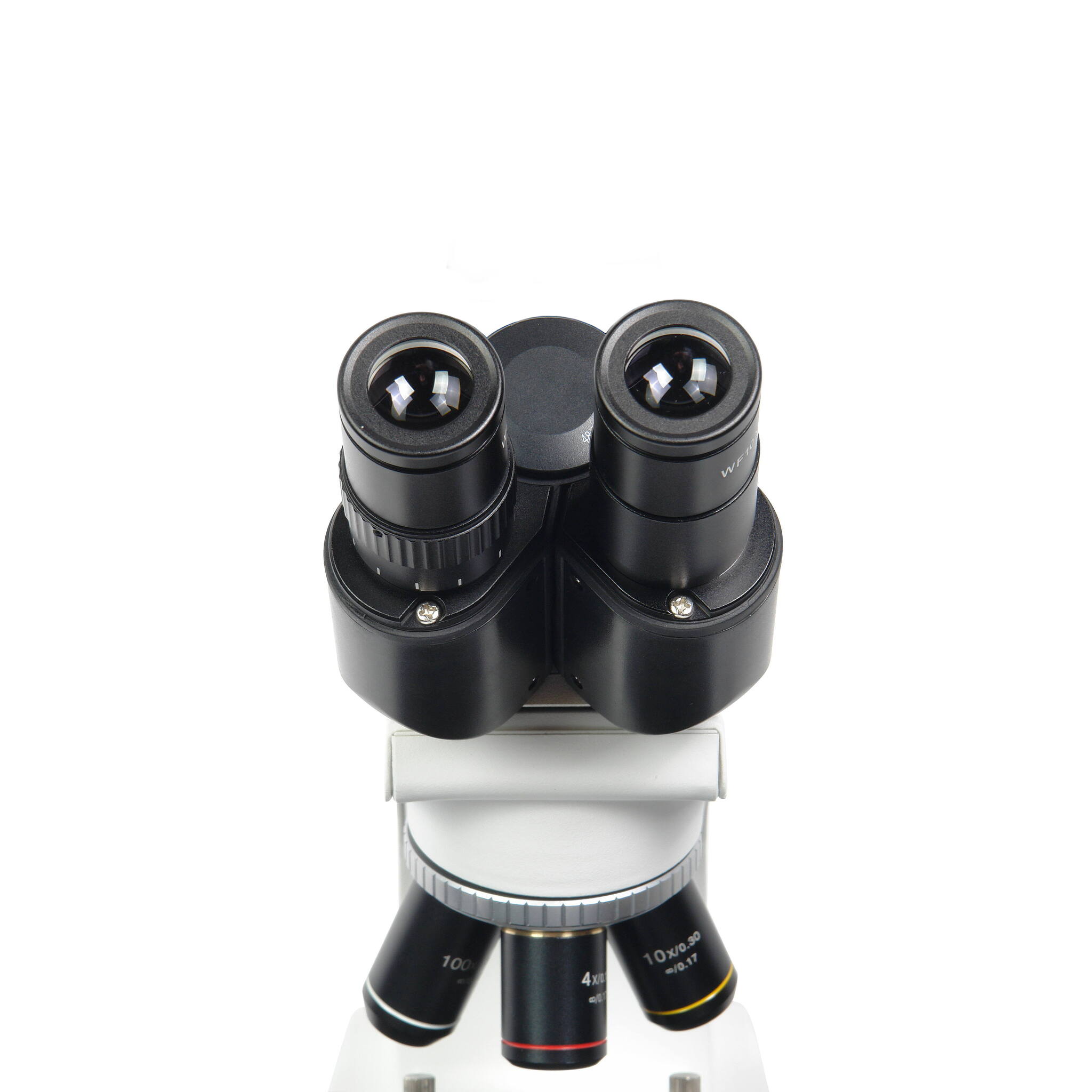

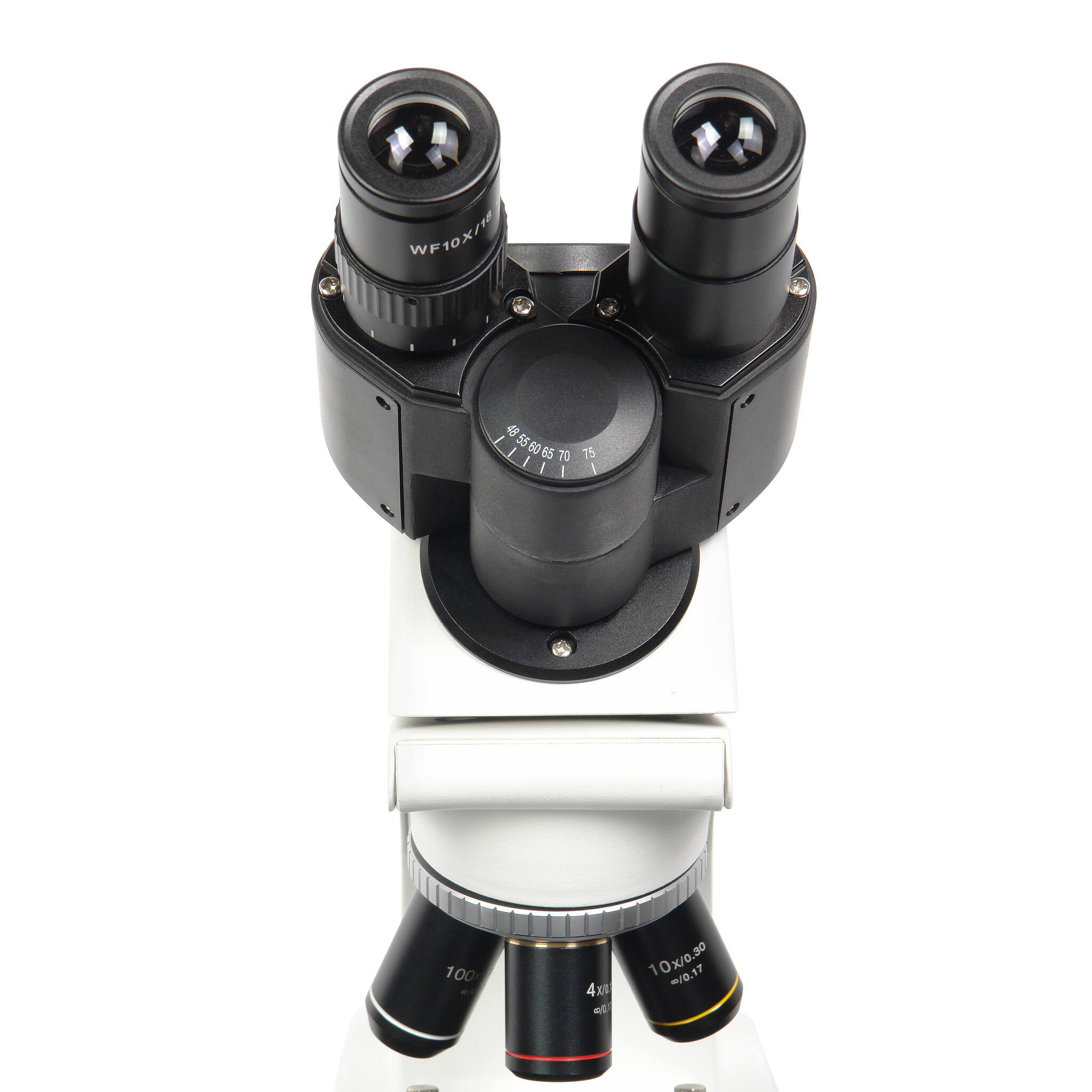

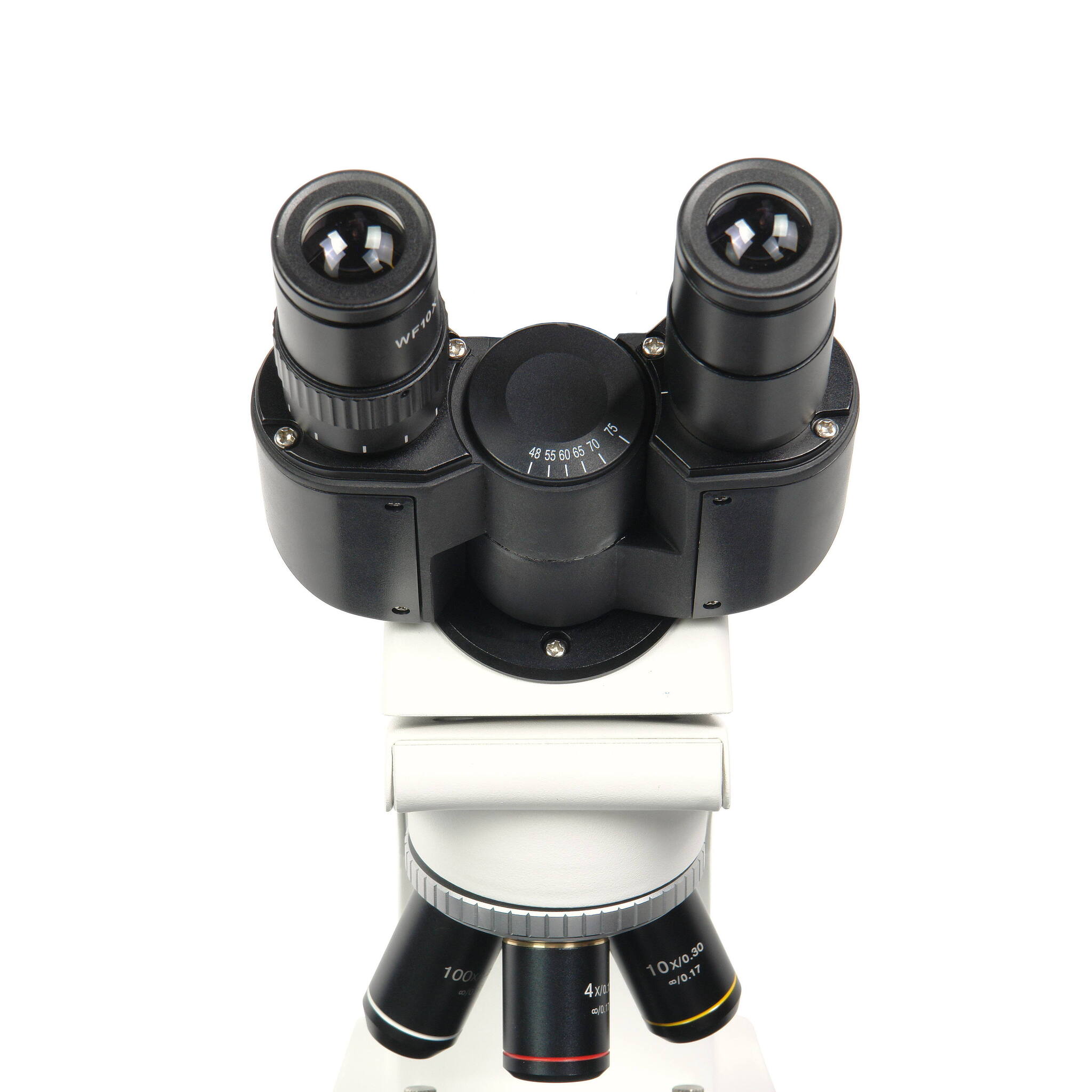

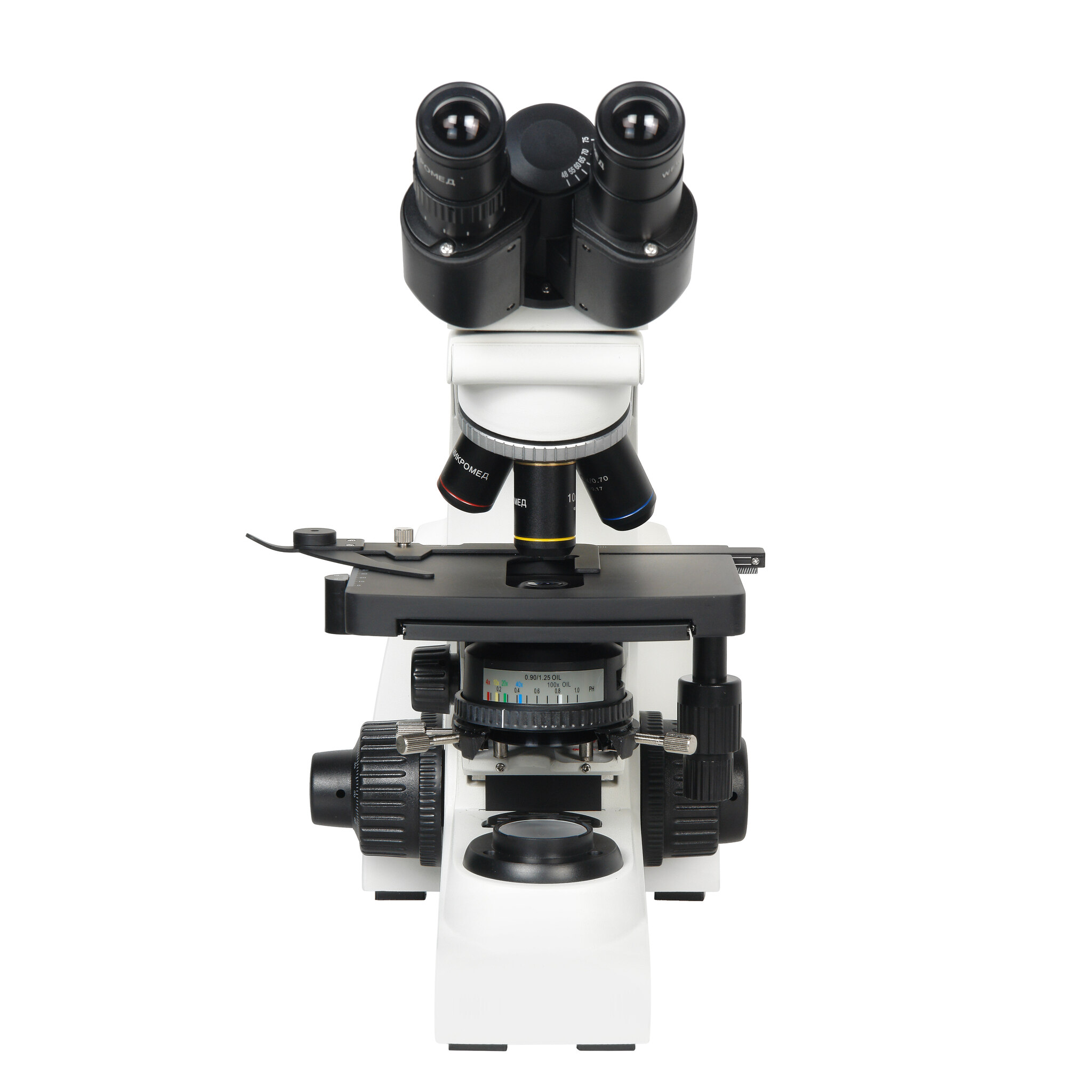

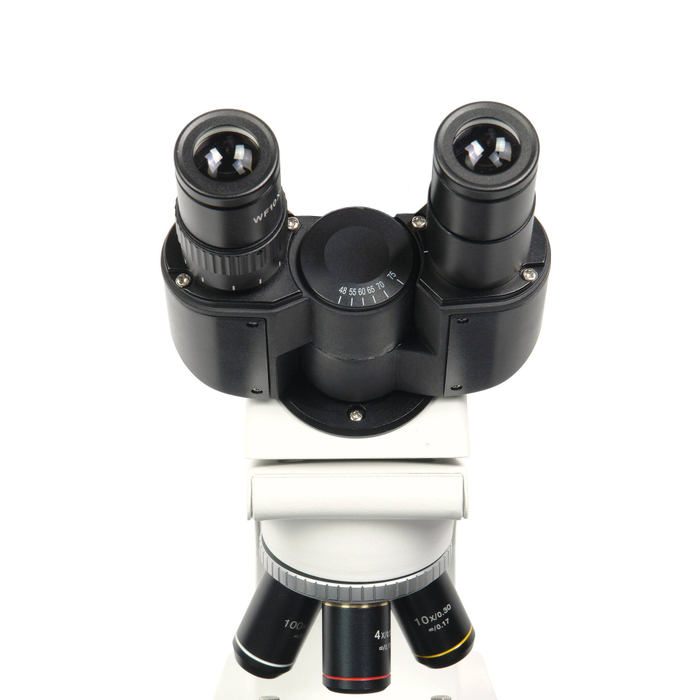

Микроскоп Микромед 1 (2 LED inf.) снабжен поворотной бинокулярной визуальной насадкой, позволяющей проводить исследования комфортно и без чрезмерного напряжения глаз.
Оптический и цифровой
Бинокулярная конструкция микроскопа позволяет устанавливать цифровую окулярную камеру – видеоокуляр и выводить изображения на внешние устройства и записывать файлы. Камеру следует устанавливать в левый окулярный тубус, имеющий диоптрийную подвижку и использовать ее для настройки соответствия фокусировки камеры и оптического окуляра. Бинокулярная насадка позволяет одновременно проводить визуальное наблюдение через оптический окуляр, и использовать цифровую камеру. Световой поток в этом случае делится между цифровым и оптическим каналом в соотношении 50/50. Камера устанавливается непосредственно в левый окулярный тубус и переходник при этом не требуется. Тубус имеет широко распространенный посадочный диаметр 23,2 мм, это позволяет применять множество камер различных типов. Окулярная камера в базовый комплект поставки микроскопа не входит.
Профессиональное освещение

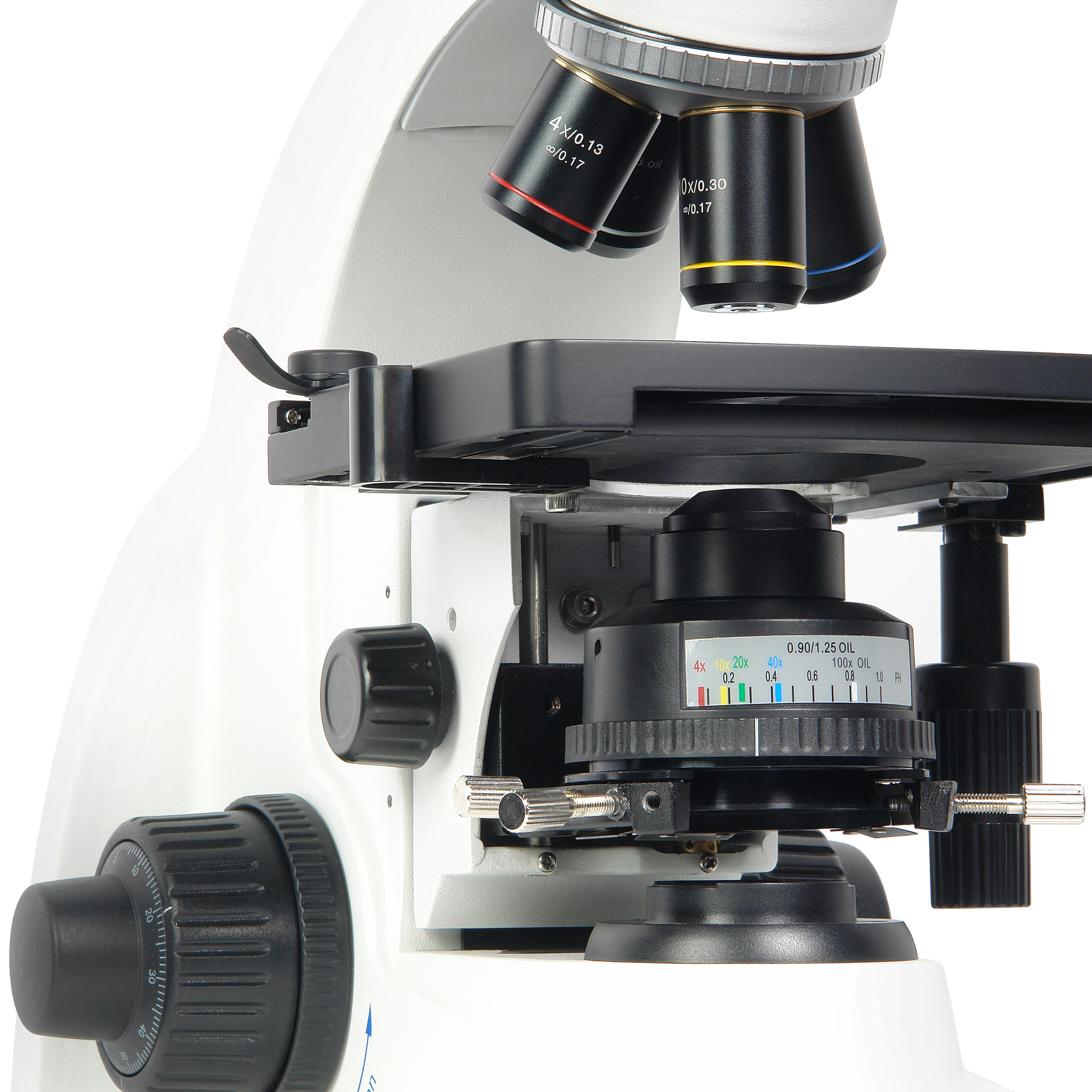

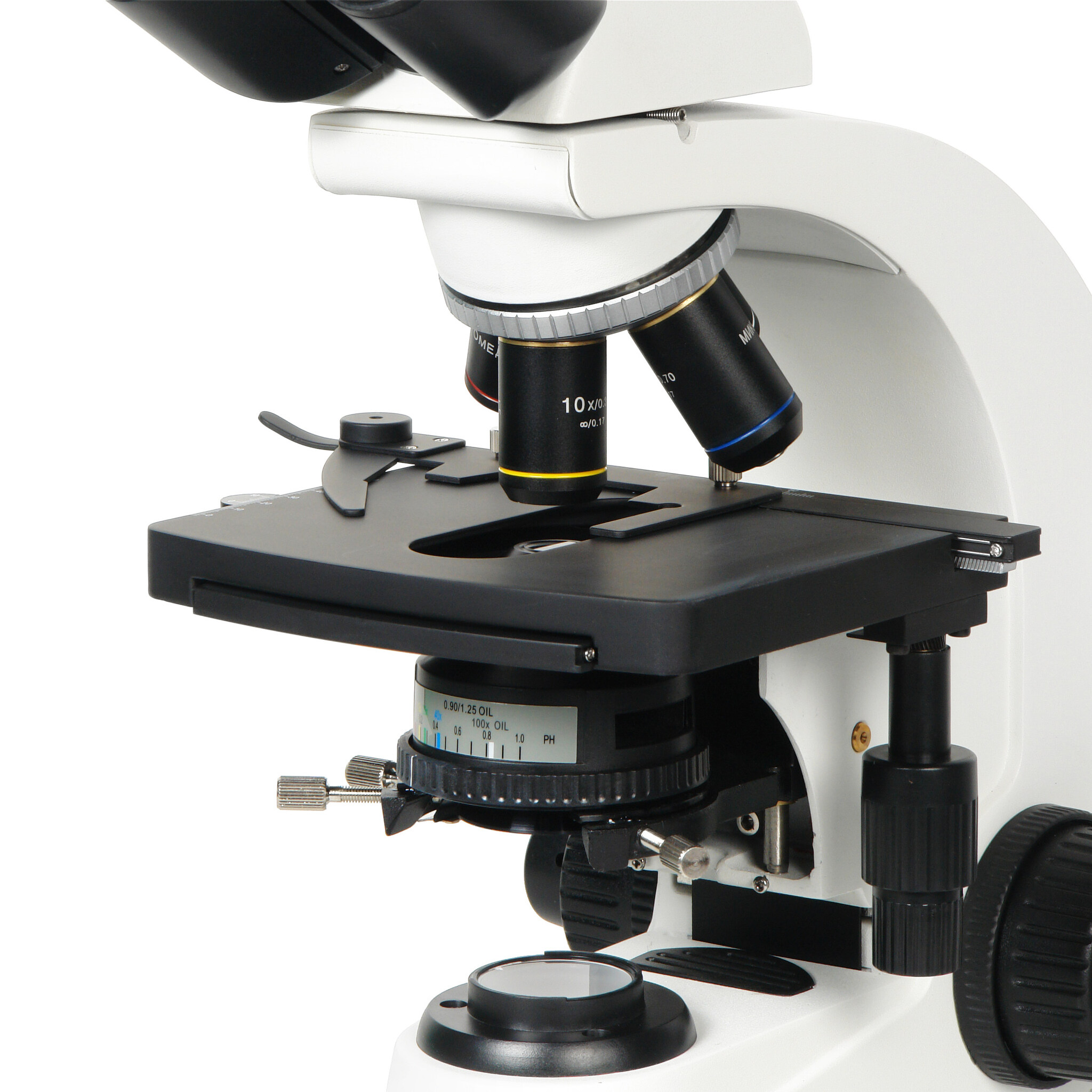

Особенностью микроскопа Микромед 1 (2 LED inf.) является осветительная система светлого поля с иммерсионным конденсором Аббе 0.90/1.25oil. Числовая апертура конденсора при работе с масляной иммерсией А=1.25, при сухом использовании А=0.9. Конденсор имеет центрируемую оправу и регулируемую апертурную ирисовую диафрагму. Диапазон перемещения конденсора по высоте составляет 19 мм. Апертурная диафрагма конденсора снабжена шкалой с цветной маркировкой увеличений и апертур используемых объективов. В оправе конденсора предусмотрен слот для установки дополнительного устройства - слайдера с диафрагмой темного поля.
В осветительную систему входит коллектор и светодиодный источник света с регулируемой яркостью. Благодаря ровному спектру излучения и цветовой температуре близкой к температуре дневного света, осветитель обеспечивает комфорт при наблюдении, низкую утомляемость глаз исследователя и при использовании окулярной камеры способствует получению изображений с правильной цветопередачей. Блок питания осветителя встроен в основание микроскопа.
Прецизионная фокусировка
Фокусировка микроскопа осуществляется перемещением предметного столика по высоте. Диапазон хода фокусировки 18 мм. Фокусировочный механизм расположен в штативе микроскопа и имеет коаксиальные рукоятки грубой и тонкой фокусировки с регулятором усилия хода и винтовым упором. Для удобства пользователя рукоятки выведены на обе стороны штатива. Цена деления шкалы тонкой фокусировки 1 мкм. Плавность движения и отсутствие люфтов при фокусировке обеспечиваются применением точного механизма на зубчатой рейке. Конструкция механизма в сочетании с регулятором усилия фокусировки обеспечивает не только плавный ход и высокую точность настройки фокуса, но и предотвращает самопроизвольное опускание столика.
Точная и надежная механика

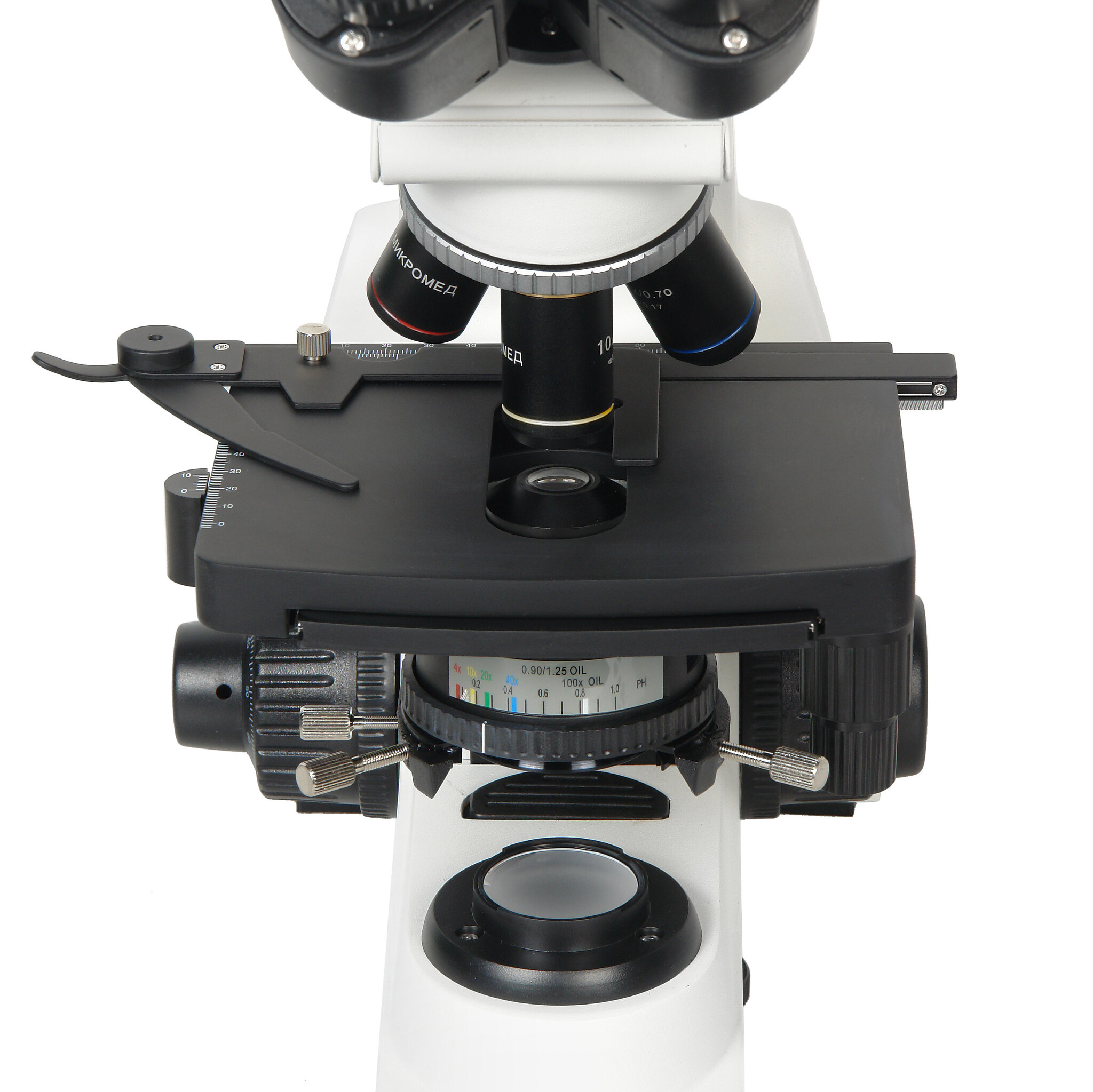

Механический предметный столик микроскопа Микромед 1 (2 LED inf.) расположен под револьвером с объективами и имеет размер 156 мм х 138 мм. Столик допускает перемещение образца в направлениях X и Y с помощью коаксиальных рукояток в пределах до 76 мм x 54 мм. Столик комплектуется съемным препаратоводителем.
Микроскоп имеет полностью металлическую ударопрочную конструкцию. Штатив и основание изготовлены методом литья под давлением из алюминиевого сплава. Конструкция микроскопа гарантирует надежность конструкции, стабильность и точность настроек. Основание и штатив микроскопа имеют износостойкое покрытие с антистатическими свойствами. Компактная и эргономичная конструкция делает микроскоп Микромед 1 (2 LED inf.) легким в эксплуатации и позволяет ему занимать минимальное рабочее пространство.
ОСОБЕННОСТИ:
- Увеличение 40х - 1000х. С дополнительными окулярами 40х - 2000х.
- Оптическая система микроскопа скорректирована на бесконечность.
- Светодиодный источник света высокой яркости с цветовой температурой дневного света.
- Бинокулярная визуальная насадка микроскопа имеет поворотную конструкцию, что позволяет вести комфортное наблюдение и параллельно использовать окулярную камеру.
- Объективы с ахроматической коррекцией обеспечивают высокое качество изображений при записи фото и видео файлов.
- Исследования по методу светлого поля с дополнительными устройствами по методам темного поля, фазового контраста и простой поляризации.
- Механизм грубой и тонкой фокусировки с регулятором усилия хода и фиксатором.
- Микроскоп сертифицирован Росздравнадзором и соответствуют стандартам медицинского оборудования для лабораторных и исследовательских работ.
| Тип микроскопа | Прямой |
| Увеличение, крат | 40-1000 |
| Увеличение с дополнительными окулярами, крат | 40-2000 |
| Оптическая схема | Бесконечность |
| Объективы, в комплекте | 4x/0.13, 10x/0.30, 40x/0.70, 100x/1.25 oil |
| Объективы, дополнительно | 60х/0.80 |
| Тип коррекции объективов | Ахроматы, длина тубуса "бесконечность" |
| Револьверное устройство | На 4 объектива |
| Тип визуальной насадки | Бинокулярная |
| Увеличение насадки, крат | 1 |
| Диоптрийная настройка, дптр | ±6, на левом тубусе |
| Угол наклона визуальной насадки, град | 30 |
| Угол поворота визуальной насадки, град | 360 |
| Регулируемое межзрачковое расстояние, в пределах, мм | 48-75 |

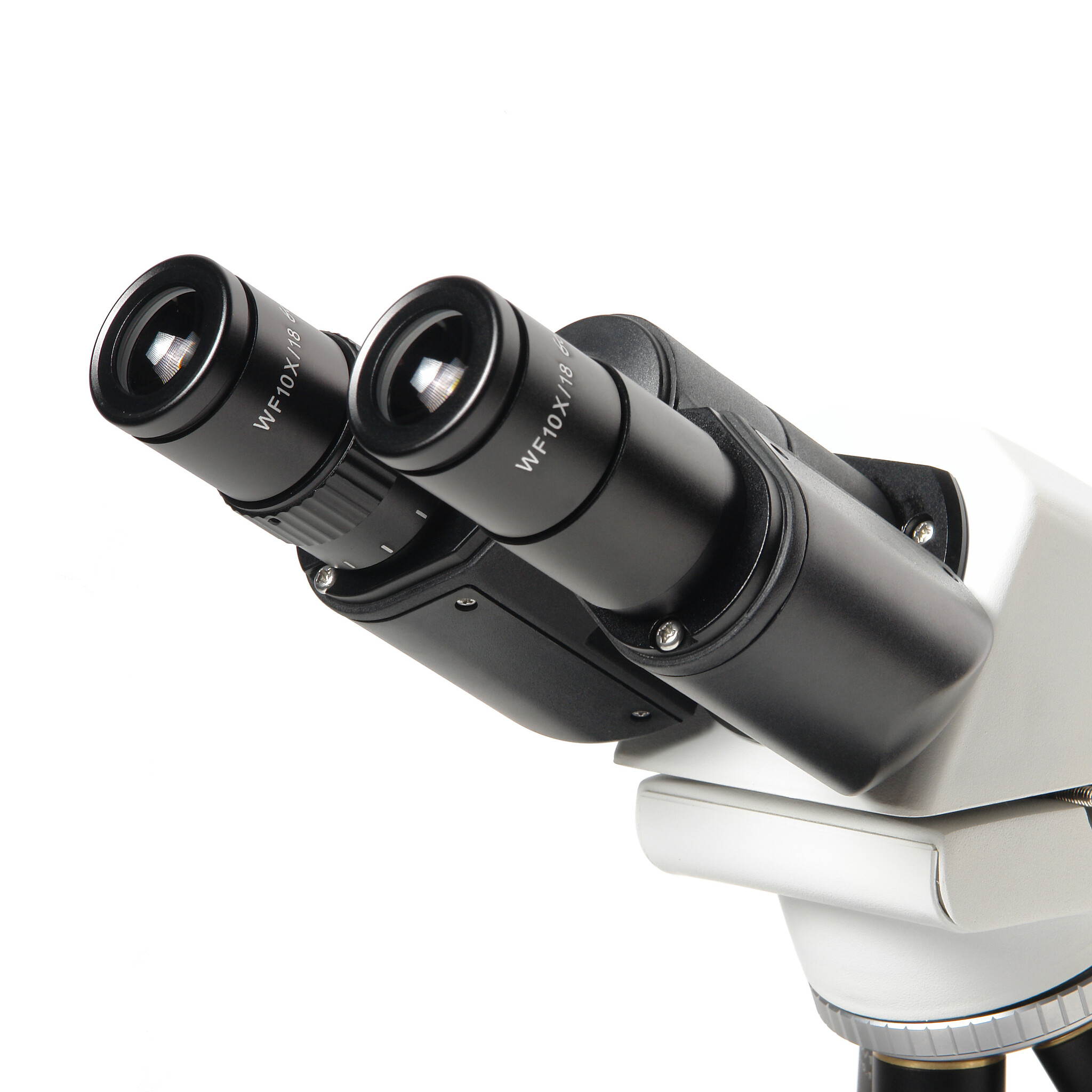

| Окуляры, в комплекте | WF 10/18 с удаленным зрачком |
| Окуляры, дополнительно | 16х/13, 20/11х, 10/18 со шкалой |
| Посадочный диаметр окуляров, мм | 23,2 |
| Крепление видеоокуляров | В левый тубус, Ø23,2 |
| Диапазон фокусировки, мм | 18 |
| Величина хода тонкой фокусировки, мм/оборот | 0,1 |
| Цена деления тонкой фокусировки, мкм | 1,0 |
| Предметный столик, размер, мм | 156х138 |
| Диапазон перемещения препарата, мм | 76x54 |
| Конденсор светлого поля | Иммерсионный, А= 0,9/1,25, центрируемый |
| Апертурная диафрагма | Есть |
| Возможность работы в поляризованном свете | Есть |
| Источник света, светодиод, Вт | 3,0 |
| Цветовая температура, K | 5500-6000 |
| Регулировка яркости, % | 0-100 |
| Источник питания, сеть переменного тока, В/Гц | 220±22/50 |
| Размеры микроскопа, мм | 360х380х190 |
| Размеры в упаковке, мм | 480х480х290 |
| Масса микроскопа, кг | 6,3 |
| Масса в упаковке, кг | 8,75 |

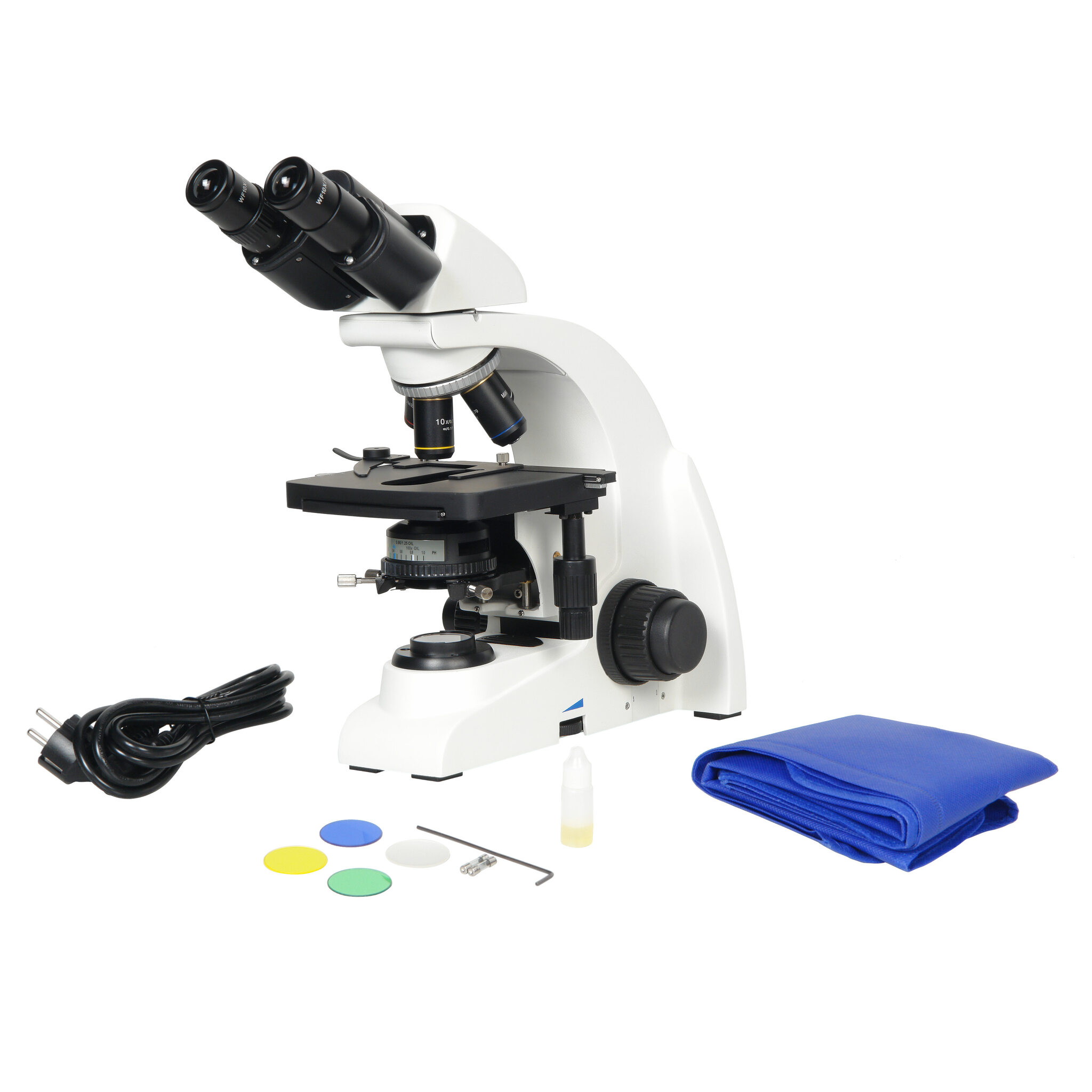

- Штатив микроскопа Микромед 1 (2 LED inf.) со встроенным в основание осветителем, источником питания, механизмом фокусировки, револьверным устройством и предметным столиком – 1 шт
- Бинокулярная насадка, поворотная 360⁰, с наклоном тубусов 30⁰ – 1 шт
- Револьвер на 4 гнезда для объективов (установлен) - 1 шт
- Двухкоординатный прямоугольный предметный столик 156 мм х 138 мм (установлен) – 1 шт
- Центрируемый конденсор Аббе, иммерсионный, апертура А=0.9/1.25, со слотом – 1 шт
- Объектив ахромат 4х / 0.13 ∞ / 0.17- 1 шт
- Объектив ахромат 10x / 0,30 ∞ / 0.17 - 1 шт
- Объектив ахромат 40х / 0,70 ∞ / 0.17 (подпружиненный) - 1 шт
- Объектив ахромат 100х / 1,25 ми ∞ / 0.17 (подпружиненный) - 1 шт
- Окуляр широкопольный WF10x/18 – 2 шт
- Светофильтр голубой – 1 шт
- Светофильтр зеленый – 1 шт
- Светофильтр желтый – 1 шт
- Светофильтр матовый – 1 шт
- Винт центрировки конденсора (установлен) - 2 шт
- Винт фиксации конденсора (установлен) – 1 шт
- Светодиод 3Вт – 1 шт
- Вставка плавкая (предохранитель) – 1 шт
- Сетевой кабель – 1 шт
- Пузырек с иммерсионным маслом – 1 шт
- Чехол пылезащитный- 1 шт
- Руководство по эксплуатации – 1 шт
